NETZANSCHLUSS
Warnung! Lebensgefahr durch elektrischen Schlag.
Vor Beginn der Montage die Leitungen spannungsfrei schalten und auf
Spannungsfreiheit prüfen.
Bauseitige Vorsicherung!
Die Steuerung muss allpolig mit einem Sicherungsnennwert von max. 10A je
Phase gegen Kurzschluss und Überlast geschützt werden. Dies wird mittels
eines 3-poligen Sicherungsautomat bei Drehstromnetzen oder eines 1-poligen
Sicherungsautomat bei Wechselstromnetzen erreicht, welche der Steuerung in
der Hausinstallation vorgeschaltet sind.
Der Anschluss der Steuerung an die Hausinstallation muss über eine ausreichend dimen-
sionierte allpolige Netztrenneinrichtung, entsprechend EN 12453 erfolgen. Dieses kann durch
eine Steckverbindung (16A CEE) oder einen Hauptschalter realisiert werden.
Die Netz - Trenneinrichtung (Hauptschalter / CEE - Stecker) muss leicht zugänglich sein und
zwischen 0,6m und 1,7m oberhalb des Bodens montiert werden.
Die Torsteuerung hat ein Schaltnetzteil für einen Spannungsbereich von 230V bis 400V
+/- 10%.
Die TS 981 FT ist eine Steuerung mit einem universellen Spannungseingang. Folgende Netz-
einspeisungen können angeschlossen werden.

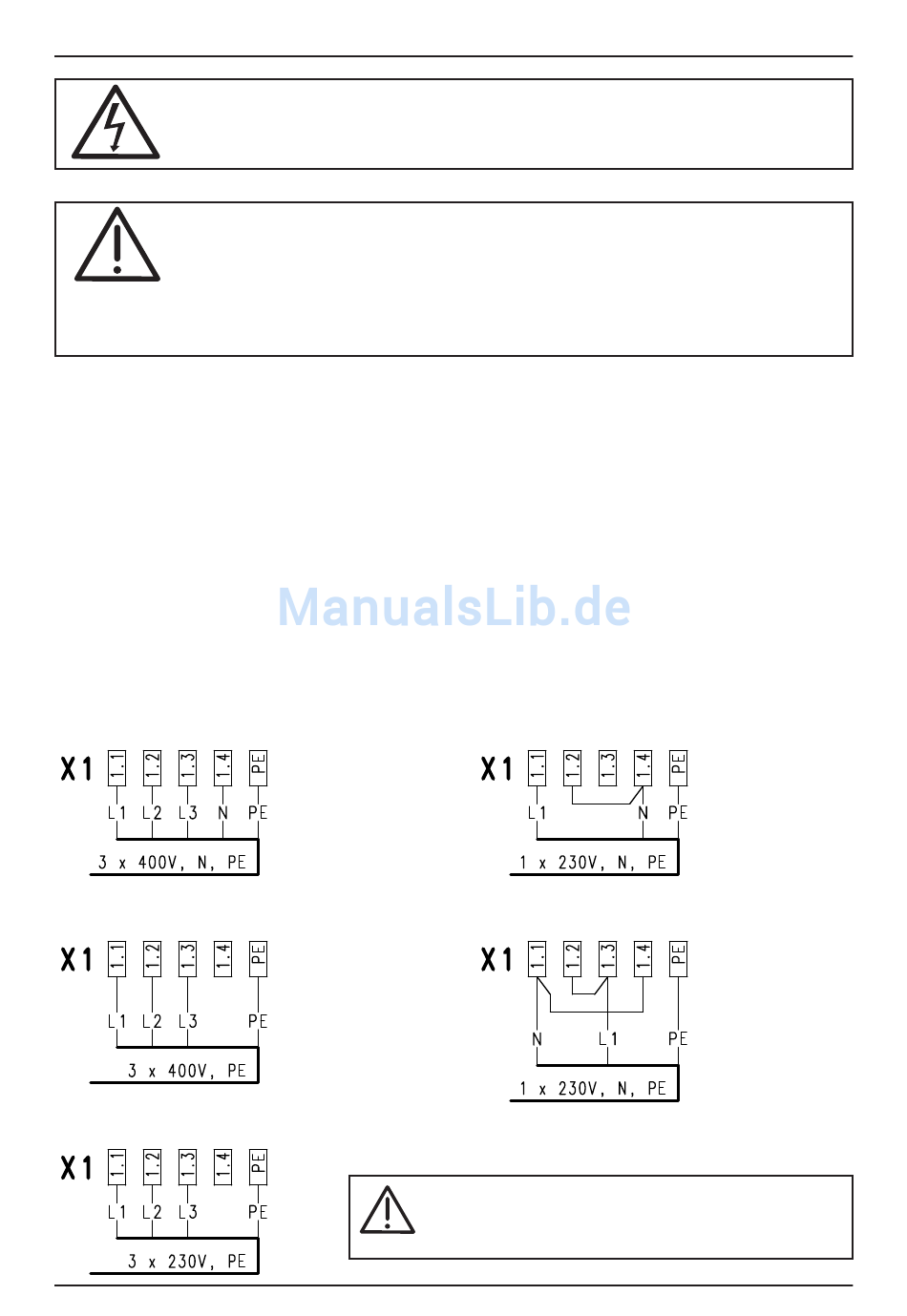

Netzanschlussklemmleiste:
Abb.: 1
Abb.: 2
Abb.: 3
Abb.: 4
Abb.: 5
FU 0,85KW =1x230V/N/PE oder 3x400V/N/PE
Seite 9
symmetrische
Wicklung
asymmetrische
Wicklung
