MONTAGE DES GEHÄUSES
Der Untergrund auf dem die TS 955 befestigt werden soll, muss eben, schwingungs- und
vibrationsfrei sein.
Die Einbaulage muss immer senkrecht erfolgen.

NETZANSCHLUSS

Die Netz - Trenneinrichtung (Hauptschalter / CEE - Stecker), muss leicht zugänglich sein und
zwischen 0,6m und 1,7m oberhalb des Bodes montiert werden.
Warnung! Lebensgefahr durch elektrischen Schlag.
Vor Beginn der Montage die Leitungen spannungsfrei schalten und auf
Spannungsfreiheit prüfen.
Die TS 955 ist eine Steuerung mit einem universellen Spannungseingang.
Es können folgende Netzeinspeisungen angeschlossen werden.

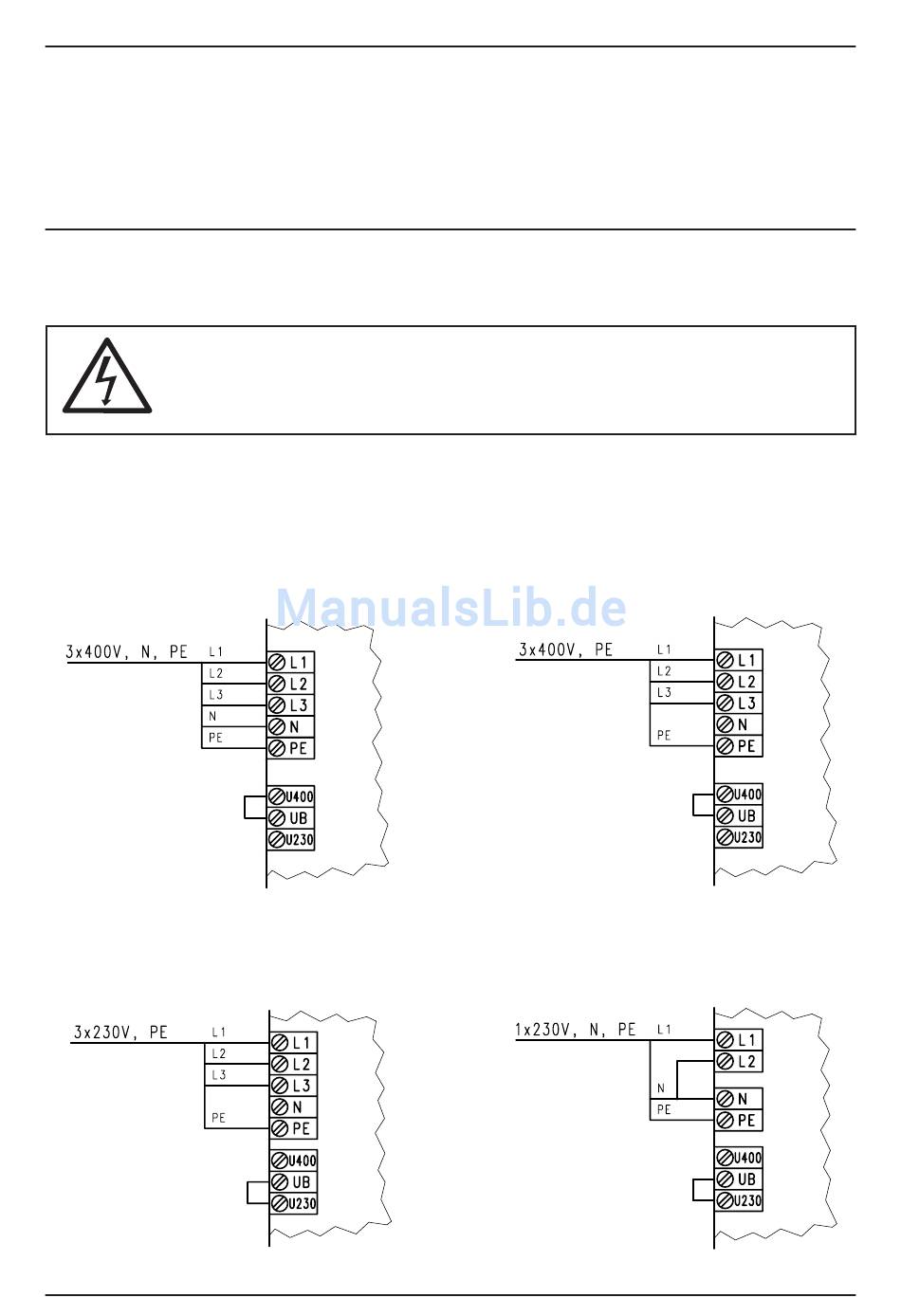

Abb. 1: Netzanschluss 3 x 400V, N, PE
Abb. 3: Netzanschluss 3 x 230V, PE
X2
X3
X2
X3
Seite 5
Abb. 2: Netzanschluss 3 x 400V, PE
Abb. 4: Netzanschluss 1 x 230V, N, PE
X2
X3
X2
X3
