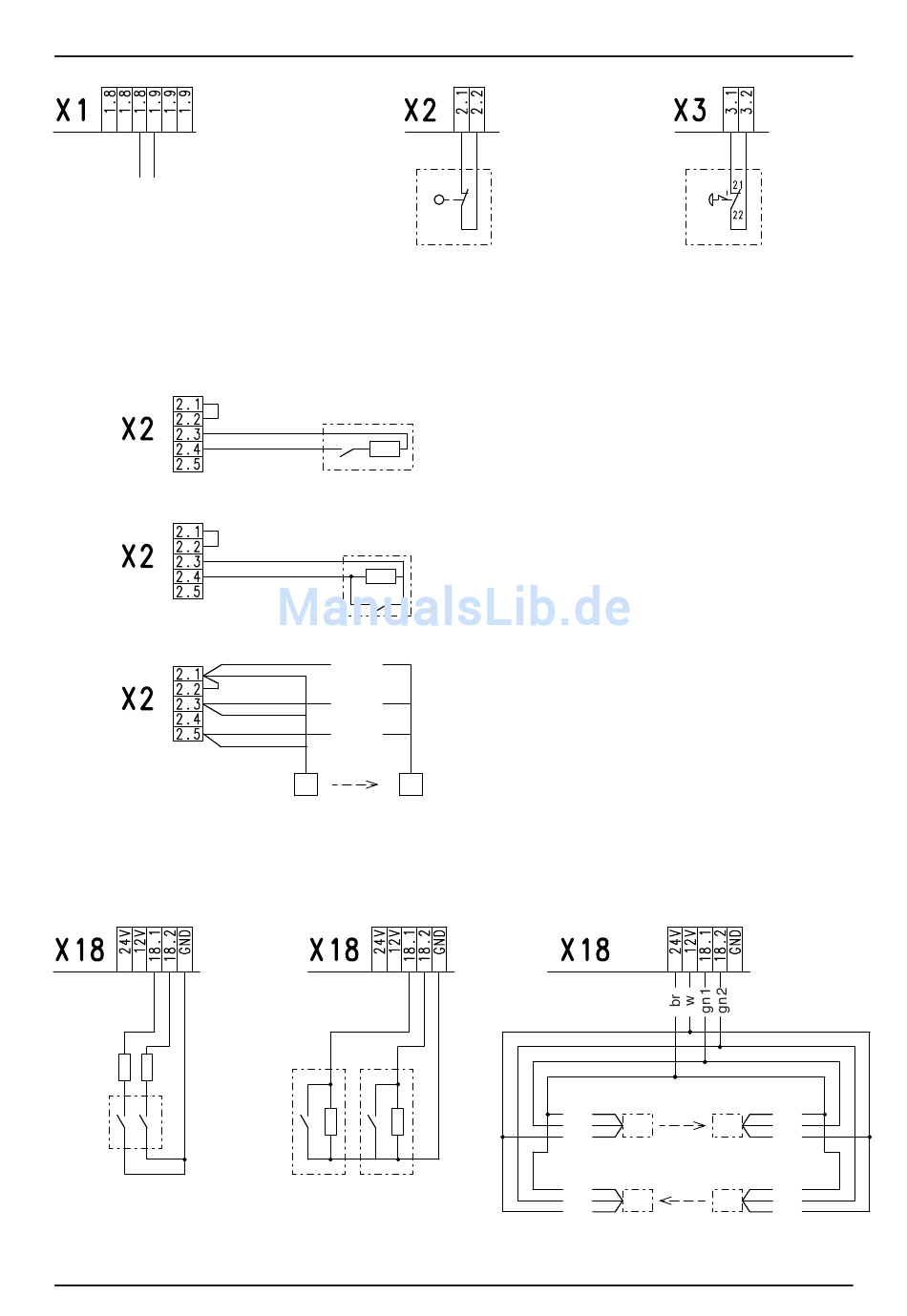

ANSCHLUSSKLEMMENPLAN
N L1
L1 abgesichert
über F1 = 1,6A
Schließkantensicherung Bewegungsrichtung AUF
Sender
Schließkantensicherung Bewegungsrichtung ZU
Schließkanten-
sicherung mit externer
Auswertung
Schlupftürkontakt
braun
gün
weiß
oder
elektrische Schalt-
leiste 8K2
21
22
Typ1: Schließkantensicherung mit
externer Auswertung
Typ 2: elektrische Schaltleiste 8K2
Typ 3: Optische Schaltleiste
Empfänger
oder
br
gn1
w
br
gn2
w
Seite 14
NOT - AUS
Befehlsgerät
innen
Sender
Empfänger
Empfänger Sender
Optische Schaltleiste
zweifach
br
gn1
w
br
gn2
w
