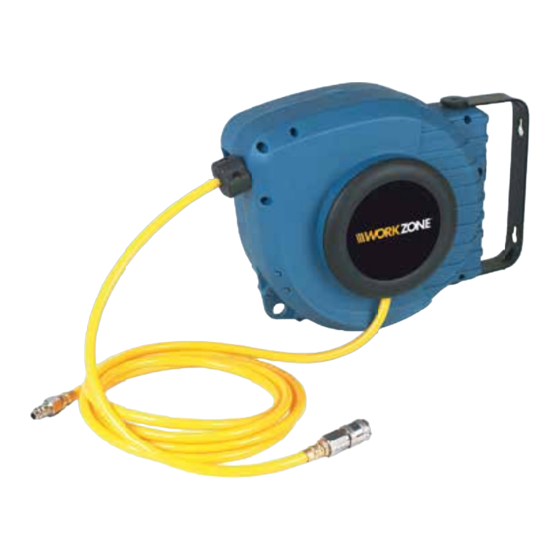

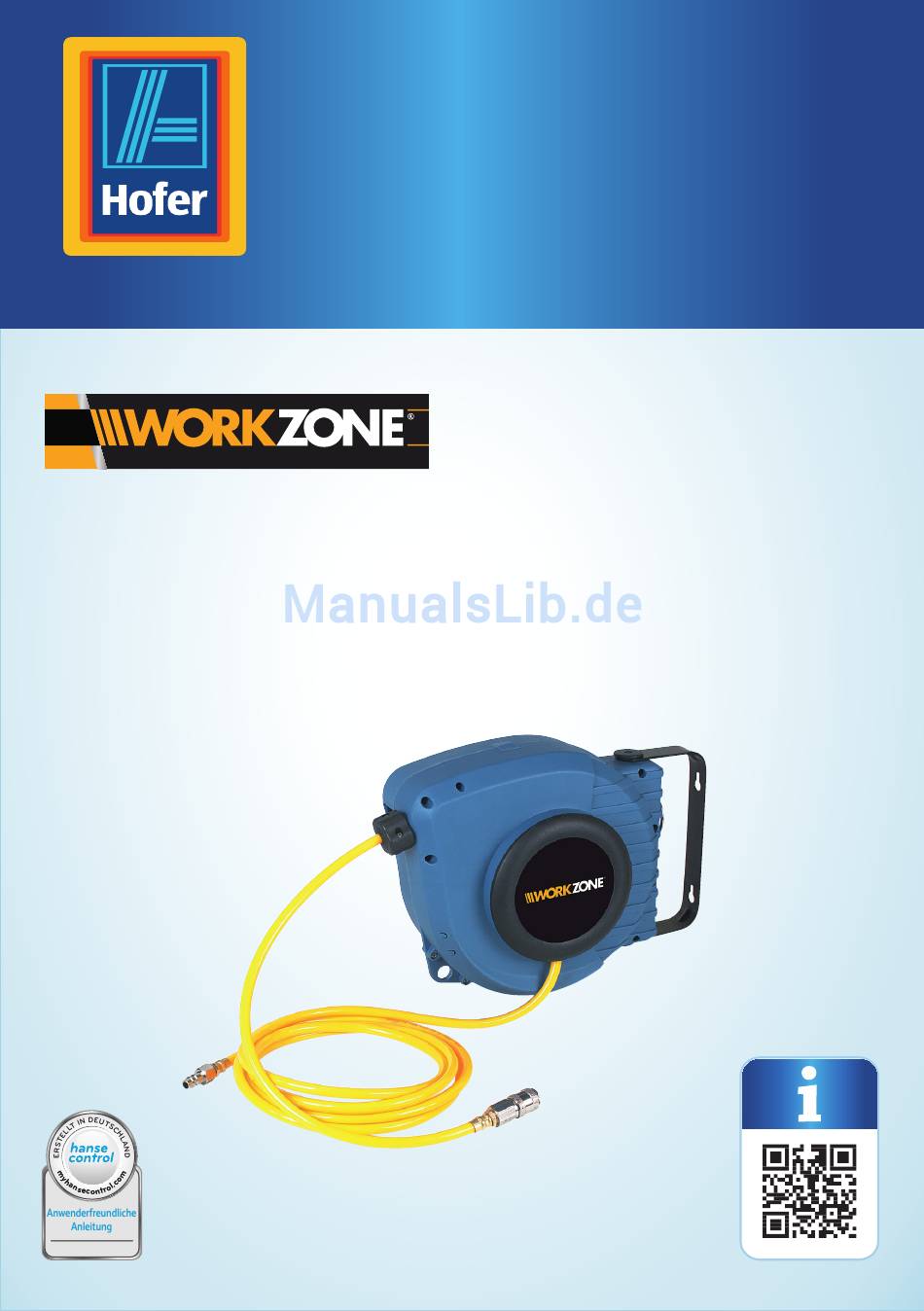

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT- SCHLAUCHTROMMEL Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................7 Bedienungsanleitung lesen und aufbewahren ......7 Zeichenerklärung ................7 Sicherheit ...................8 Bestimmungsgemäßer Gebrauch ..........8 Restrisiken ..................9 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ..9 Erstverwendung ..............11 Schlauchtrommel und Lieferumfang prüfen ......11 Montage der Schlauchtrommel ............11 Schlauchtrommel an eine Druckluftquelle anschließen.. -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Schlauchtrommelgehäuse Schwenkbarer Befestigungsbügel Anschlussschlauch (für Druckluftquelle) Arbeitsschlauch (für Druckluftwerkzeug) Schlauchstopper Einhand-Schnellkupplung Gewindestecknippel Anker (Befestigungsmaterial für Wand- oder Deckenmontage), 2× Befestigungsschrauben... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu zu dieser Druckluft- Schlauchtrommel (im Folgenden nur „Schlauchtrommel“ genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Schlauchtrommel verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. -
Seite 8: Sicherheit
Sicherheit Lesen Sie die Bedienungsanleitung. Beim Arbeiten können kleine Teilchen herum fliegen. Tragen Sie eine Schutzbrille. Tragen Sie bei Staub erzeugenden Arbeiten immer eine Staubschutzmaske. Tragen Sie einen Gehörschutz, wenn es beim Arbeiten mit einem Druckluft-Werkzeug zu starkem Lärm kommt. Tragen Sie geeignete Schutzhandschuhe. -
Seite 9: Restrisiken
Sicherheit • Veränderungen an der Schlauchtrommel; • Reparatur der Schlauchtrommel durch einen anderen als den Hersteller oder eine Fachkraft; • Gewerbliche, handwerkliche oder industrielle Nutzung der Schlauchtrommel; • Bedienung oder Wartung der Schlauchtrommel durch Personen, die mit dem Umgang mit der Schlauchtrommel nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. - Seite 10 Sicherheit − Überschreiten Sie niemals den maximalen Arbeitsdruck der Schlauchtrommel oder des Druckluftwerkzeugs, das Sie damit betreiben. − Schließen Sie die Schlauchtrommel nur an Leitungen an, bei denen sichergestellt ist, dass ein Überschreiten des maximal zulässigen Druckes um mehr als 10 % verhindert wird, z. B. durch ein in der Druckluftleitung eingebautes Druckregelventil (Druckminderer) mit nachgeschaltetem oder eingebautem Druckbegrenzungsventil.
-
Seite 11: Erstverwendung
Erstverwendung Erstverwendung Schlauchtrommel und Lieferumfang prüfen 1. Heben Sie die Schlauchtrommel mit beiden Händen aus der Verpackung. 2. Stellen Sie die Schlauchtrommel auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank. 3. Kontrollieren Sie, ob die Schlauchtrommel oder die Einzelteile Schäden aufweisen. -
Seite 12: Schlauchtrommel An Eine Druckluftquelle Anschließen
Schlauchtrommel an eine Druckluftquelle anschließen − Vergewissern Sie sich, dass das Trägermaterial am Montageort das Gewicht der Schlauchtrommel tragen kann. Im Zweifelsfall wenden Sie sich an einen Fachmann. − Die im Lieferumfang enthaltenen Anker sind für Mauerwerk geeignet. Zur Montage auf anderem Trägermaterial kann die Nutzung von anderem Befestigungsmaterial notwendig sein. -
Seite 13: Schlauch Ab- Und Aufrollen
Schlauch ab- und aufrollen Das Gewinde des Arbeitsschlauches für das Druckluftwerkzeug kann direkt in den Lufteinlass eines Druckluftwerkzeugs eingeschraubt werden. Alternativ dazu können Sie die Verbindung mit Hilfe der im Lieferumfang enthaltenen Einhand-Schnellkupplung herstellen. − Wickeln Sie in beiden Fällen Dichtungsband (nicht im Lieferumfang enthalten) um das Gewinde des Arbeitsschlauches (siehe Abb. C). -
Seite 14: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Schlauchtrommel kann zu Beschädigungen führen. − Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel- oder Lösungsmittel, diese können die Kunststoffteile der Schlauchtrommel angreifen. Achten Sie darauf, dass kein Wasser in das Innere der Schlauchtrommel gelangt. -
Seite 15: Technische Daten
Technische Daten Technische Daten Modell: NA-A09 Maximaler Arbeitsdruck: 10 bar Länge Anschlussschlauch: 3 Meter Länge Arbeitsschlauch: 10 Meter Schlauchabmessungen: Ø 10 mm × 6,5 mm Schlauchmaterial: Polyurethan Artikelnummer: 55416 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. -
