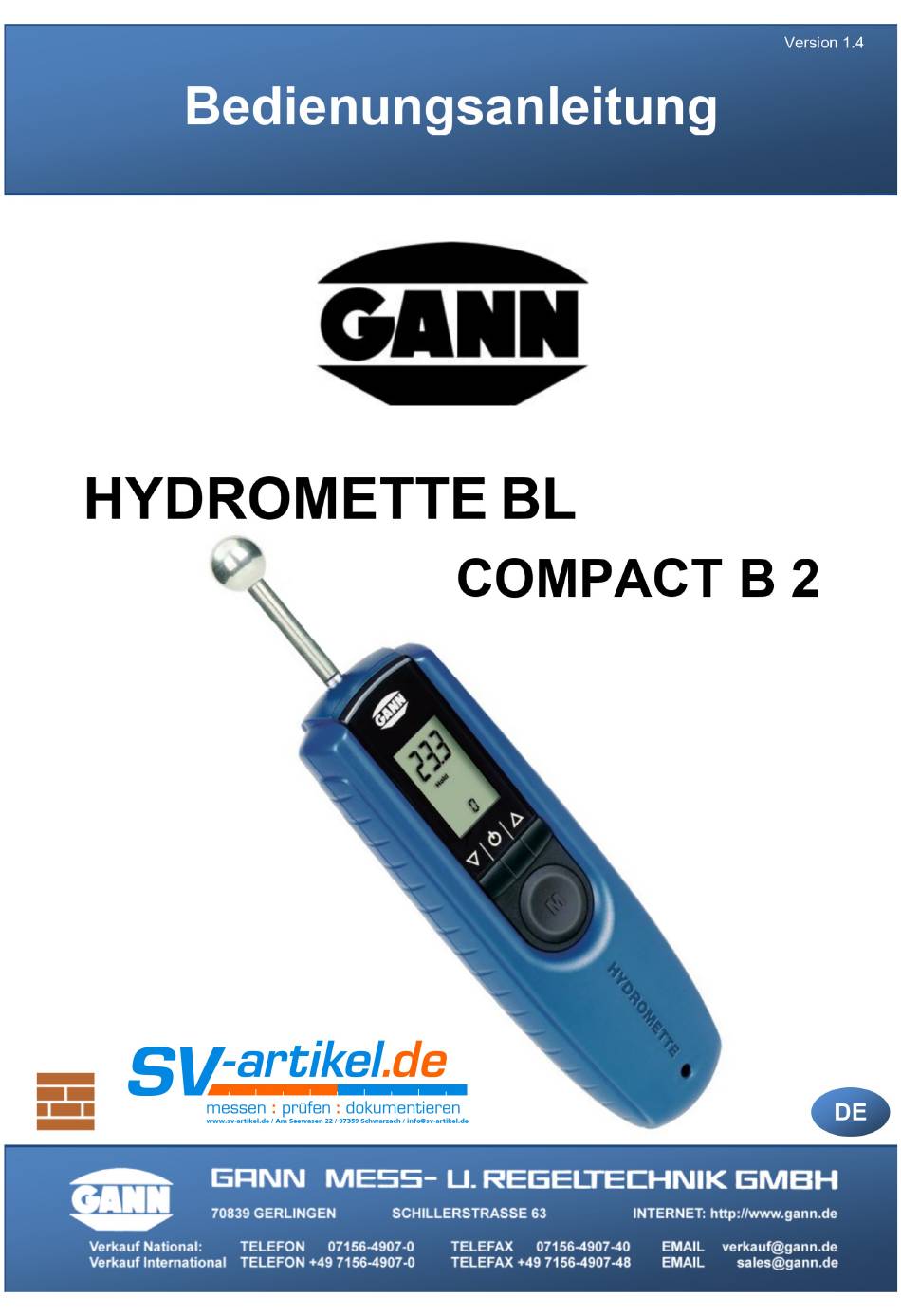

GANN Hydromette BL Compact B 2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Hydromette BL Compact B 2:
- Bedienungsanleitung (31 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GANN Hydromette BL Compact B 2
Inhaltszusammenfassung für GANN Hydromette BL Compact B 2
-
Seite 2: Inhaltsverzeichnis
Anzeige im Messmodus ..........10 Einstellmenüs ..............11 2.2.1 Messmenü (Hauptmenü) ........11 2.2.2 Materialeinstellung..........12 2.2.3 Alarmwerteinstellung .......... 13 2.2.4 Maximalwertanzeige........... 16 2.2.5 Speichermenü ............ 17 Sonstige Funktionen............18 2.3.1 Automatische Abschaltung ......... 18 2.3.2 Batterieüberwachung.......... 18 Hydromette BL Compact B 2... - Seite 3 Unzulässige Umgebungsbedingungen ......19 Messbereiche ..............20 Anwendungshinweise ............20 Allgemeine Hinweise ............20 Orientierungswerte ............21 Handhabung der Hydromette BL Compact B 2 ....22 Anzeigewerte (Digits) in Abhängigkeit von der Material-Rohdichte ............24 Anhang ................26 Material-Tabelle............... 26 Vergleichsgrafik Luftfeuchte - Materialfeuchte....
-
Seite 4: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Allgemeine Hinweise
Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. -
Seite 6: Weee-Richtlinie 2002/96/Eg Elektro- Und Elektronikgesetz
Das Messgerät darf nur, wie in dieser Anleitung beschrie- ben, bestimmungsgemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Auf metallischen Unterlagen darf nicht gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch... -
Seite 7: Einführung
Einführung 1 Einführung Beschreibung Die Hydromette BL Compact B 2 ist ein elektronischer Baufeuchte- indikator nach Dielektrizitätskonstante-/ Hochfrequenz- Messprinzip, mit 3-zeiliger LCD-Anzeige und flexibel einsetzbarer Kugelsonde zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller sowie Erkennung Feuchtigkeitsverteilung in Wänden, Decken und Fußböden. -
Seite 8: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Kugel-Elektrode Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL Compact B 2... -
Seite 9: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Baustoff-Symbol Sortenkennzahl Sonstige Symbole Max-/Alarm- Anzeige Batterie-Symbol Baustoff-Symbol Hydromette BL Compact B 2... -
Seite 10: Grundlegende Funktionen
Abscannen größerer Flächen nach der maximalen Feuchte bzw. der Ausdehnungsgröße eines Feuchteschadens. Digitwerte sind dimensionslose Messwerte und keine realen Feuchtewerte in % ! Gemessen wird durch Drücken der -Taste und Auflegen bzw. Aufsetzen der Kugelelektrode auf das zu messende Material. Hydromette BL Compact B 2... -
Seite 11: Einstellmenüs
Display. Soll der neue Wert übernommen werden, muss die -Taste kurz gedrückt werden. Soll der Wert nicht gespeichert werden, kann durch langes Drücken -Taste eine neue Messung gestartet werden, ohne die vorigen Max-Werte zu verändern. Hydromette BL Compact B 2... -
Seite 12: Materialeinstellung
Material geändert werden, muß kurz die -Taste (Messtaste) gedrückt werden. Die Materialkennzahl blinkt und kann mit den Tasten eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der -Taste. Die Materialtabelle befindet sich im Anhang. Hydromette BL Compact B 2... -
Seite 13: Alarmwerteinstellung
(wieder) aktiviert, bestätigt ein kurzer Druck auf die -Taste die Eingabe und das Gerät kehrt in den Bereitschafts- modus zurück. Bei Auswahl der Material-Kennzahl 0 erfolgt die Anzeige in Digit ohne % - Angabe. Hydromette BL Compact B 2... - Seite 14 Max-Wert-Reset Menü Max-Wert <1 s blinkt Mess-Taste länger als 2 Sekunden gedrückt halten ON-/ OFF- Taste; Gerät deaktiviert sich nach 40 s Inaktivität >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken <1 s Hydromette BL Compact B 2...
- Seite 15 <1 s Hauptmenü >2 s Wert gelöscht <1 s Mess-Taste loslassen Menüwahl Weg zur einfachen Messung: Gerät einschalten, Hauptmenü wird angezeigt <1 s Messtaste beliebig lang gedrückt halten um Messung durchzuführen Messtaste loslassen, Messwert wird Hydromette BL Compact B 2...
-
Seite 16: Maximalwertanzeige
-Taste gelöscht werden. -Symbol. Durch einen weiteren kurzen Druck auf die -Taste wird die Eingabe bestätigt und das Gerät kehrt in den Bereitschaftsmodus zurück. Mit der -Taste kann anschließend sofort eine neue Messung durchgeführt werden. Hydromette BL Compact B 2... -
Seite 17: Speichermenü
Durch einen kurzen Druck auf die -Taste kann der nächste angezeigt werden. Nach Erreichen des 5. Speicherplatzes wird wieder der 1. angezeigt. Man erkennt die angezeigten Speicherwerte daran, dass sich kein -Symbol im Display befindet. Hydromette BL Compact B 2... -
Seite 18: Sonstige Funktionen
Wird innerhalb von ca. 30 Sekunden keine Taste gedrückt, schaltet sich das Gerät automatisch ab. 2.3.2 Batterieüberwachung Erscheint das Batterie-Symbol in der Anzeige, so ist die Batterie leer und muss erneuert werden Eine Liste verwendbarer Batterietypen befindet sich in dem Kapitel Hydromette BL Compact B 2... -
Seite 19: Spezifikationen
Unzulässige Umgebungsbedingungen Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85%) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +50° C) Dauerhaft zu niedrige Umgebungstemperaturen (< 0° C) Hydromette BL Compact B 2... -
Seite 20: Messbereiche
Ein Rückschluss auf die absolute Feuchte in Gewichtsprozenten oder auf die Feuchte nach CM-Prozenten ist nur bei normalem Austrocknungsverlauf möglich. Eine zu beachtende Einflussgröße ist die Rohdichte des zu prüfenden Baustoffes. Grundsätzlich wird sich mit steigender Hydromette BL Compact B 2... -
Seite 21: Orientierungswerte
Daher ist es immer sinnvoll zusätzlich eine Raumklimaerfassung und Taupunktberechnung durchzuführen (Hydromette BL Compact TF-IR 2, TF 3 & RH-T). Dies kann Fehlinterpretationen verhindern. Bei Anzeigen über 130 Digits ist je nach Rohdichte schon mit beginnender Kondensation zu rechnen. Hydromette BL Compact B 2... -
Seite 22: Handhabung Der Hydromette Bl Compact B 2
Erhöhung des Messwertes kommen. Dies ist bei der Beurteilung der Anzeigewerte in Abhängigkeit von der Überdeckung zu beachten. Handhabung der Hydromette BL Compact B 2 Um eine Beeinflussung durch die Hand des Messenden zu vermeiden, darf die Elektrode beim Mess- und Kontrollvorgang nur an der hinteren Hälfte von der Hand bedeckt werden. - Seite 23 Baustoff aufliegen und ist dabei möglichst senkrecht (ca. 90°) zur Fläche zu halten. ACHTUNG: In Eck-/Winkelbereichen ist ein Abstand von ca. 8 10 cm zur Kante/zum Winkel einzuhalten. Messungen im Bohrloch führen zu Fehlmessungen! Abbildung 4-3 Messung möglichst senkrecht zur Messfläche Hydromette BL Compact B 2...
- Seite 25 Eine Gewähr für die Richtigkeit kann deshalb vom Hersteller des Gerätes nicht übernommen werden. Die aus den Messergebnissen zu ziehenden Schlussfolgerungen richten sich für jeden Anwender nach den individuellen Gegebenheiten und den aus seiner Berufspraxis gewonnenen Erkenntnissen. Hydromette BL Compact B 2...
-
Seite 26: Anhang
Mischputz in Gew % Gipsputz in Gew % Zementestrich in CM % Anhydritestrich in CM % Gipsputz in CM % Kalkmörtel in CM % Zementmörtel in CM % Mischputz in CM % Beton in CM % Hydromette BL Compact B 2... -
Seite 27: Vergleichsgrafik Luftfeuchte Materialfeuchte
Anhang Vergleichsgrafik Luftfeuchte Materialfeuchte Hydromette BL Compact B 2... -
Seite 28: Schraffierter Bereich: Ausgleichsbereich
Heller Bereich: Trocken Ausgleichsfeuchte erreicht. Schraffierter Bereich: Ausgleichsbereich Vorsicht! Diffusionsunfähige Beläge oder Kleber sollten noch nicht verarbeitet werden. Fragen Sie dazu bitte den jeweiligen Hersteller. Dunkler Bereich: Feucht Be- oder Verarbeitung mit sehr hohem Risiko! Hydromette BL Compact B 2...
