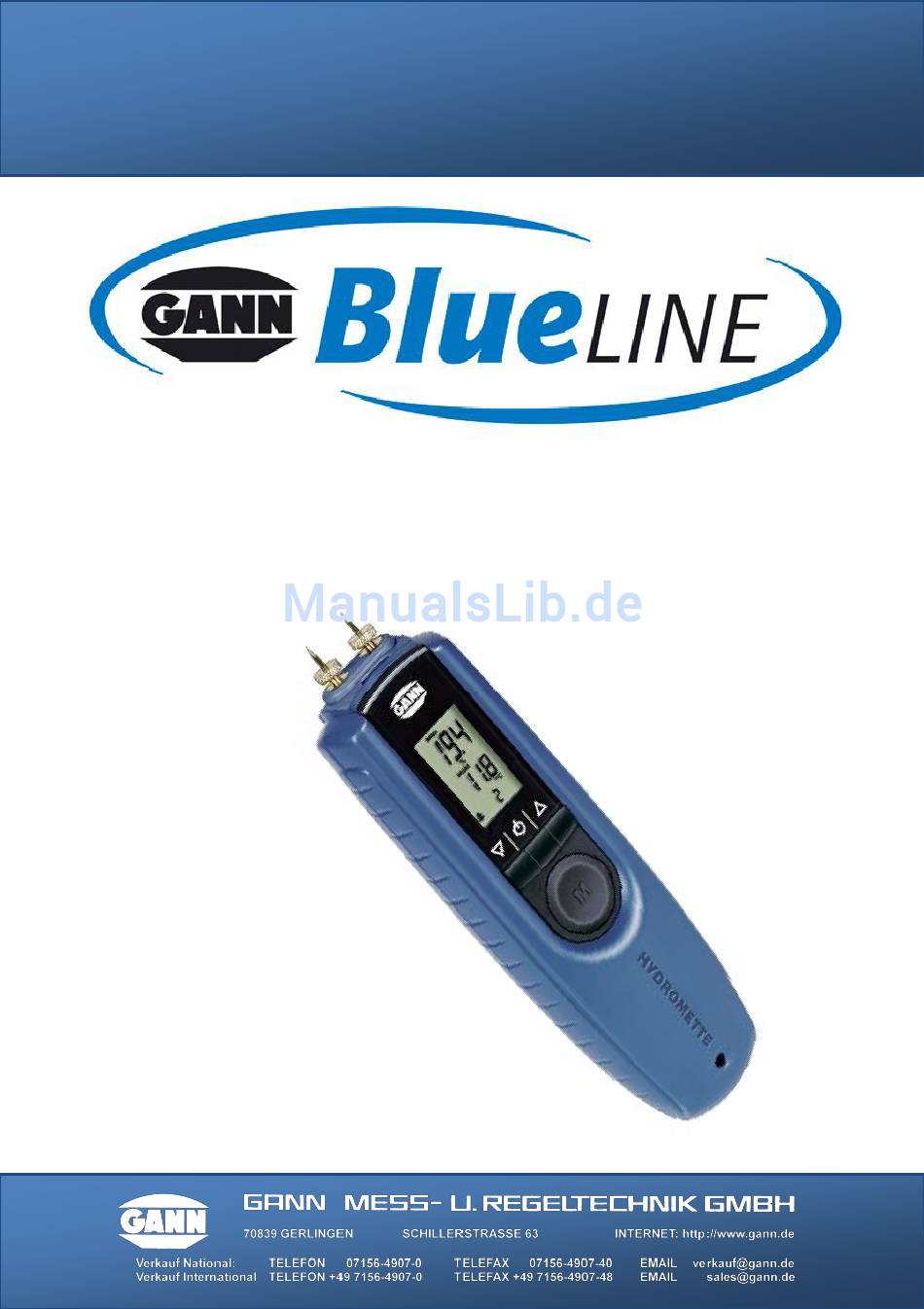

- Seite 1 Version 1.6 Bedienungsanleitung HYDROMETTE BL COMPACT S Hydromette BL Compact S...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Veröffentlichungserklärung: ..........5 WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz: .............. 5 Allgemeine Hinweise ............6 Sicherheitshinweis ............8 Einführung ................8 Beschreibung ..............8 Geräteaufbau und Tastenbelegung ........9 Displaysymbole .............. 10 Grundlegende Funktionen ..........11 Gerät Einschalten ............11 Anzeige im Messmodus .......... - Seite 4 Anwendungshinweise ............21 Allgemeine Hinweise ............21 4.1.1 Definition Holzfeuchte (u) ........21 4.1.2 Definition Wassergehalt (w) ........ 22 4.1.3 Brennwert ............22 4.1.4 Umrechnungstabelle........... 22 Hinweise zur Holzfeuchte-Messung ....... 23 Anhang ................24 Sorten-Einstellung ............24 Holzsorten-Tabelle für die Compact S ......25 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....
-
Seite 5: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung: Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 6: Allgemeine Hinweise
Die Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. Das Gerät darf nicht in aggressiver oder lösungsmittel- haltiger Luft gelagert oder betrieben werden! ... - Seite 7 Gerät Zubehör gehören nicht in Kinderhände! Holz oder sonstige Materialien nicht auf leitfähigen Unterlagen messen. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch Nichtbeachtung Bedienungsanleitung oder durch Verletzung der Sorgfaltspflicht bei Transport, Lagerung und der Handhabung beim Betrieb des Gerätes...
-
Seite 8: Sicherheitshinweis
Einführung Sicherheitshinweis ACHTUNG: Es besteht Verletzungsgefahr durch offene Messspitzen, wenn das Messgerät ohne aufgesetzte Schutzkappe oder sonstige Schutzverpackung getragen wird. Ebenso besteht Verletzungsgefahr durch unvorsichtige Handhabung Messspitzen beim Messvorgang. Bevor Sie die Elektrodenspitzen in Wände oder Decken eindrücken, stellen Sie unbedingt mit geeigneten Mitteln sicher, dass sich an dieser Stelle keine elektrischen Leitungen,... -
Seite 9: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Messspitzen Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL Compact S... -
Seite 10: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Gerätetemperatur in °C Sortenkennzahl Holzsymbol Sonstige Symbole Min-/ Max-Anzeige Materialfeuchte Batterie-Symbol Gerätetemperatur in °C Holzsorten-Symbol Hydromette BL Compact S... -
Seite 11: Grundlegende Funktionen
Grundlegende Funktionen 2 Grundlegende Funktionen Gerät Einschalten Durch Drücken der „Ein“-Taste wird das Gerät eingeschaltet. Letzter Messwert in % „Hold“-Symbol Letzte gemessene Gerätetemperatur in °C Holzsortensymbol und Kennzahl Abbildung 2-1 Hauptmenü In diesem Menü kann eine neue Messung durch Drücken der Messtaste „M“... -
Seite 12: Anzeige Im Messmodus
Grundlegende Funktionen Anzeige im Messmodus Angezeigter Messwert in %-Wasser- gehalt oder in Gew.-% / atro „Hold“ Symbol signalisiert Mess- bereitschaft Umgebungstemperatur in °C Holzsortensymbol und Kennzahl Abbildung 2-2 Messmodus Durch Drücken der „M“-Taste wird ein Messvorgang gestartet. Einstellmenüs Durch wiederholtes Drücken der „Auf“- bzw. „Ab“-Tasten können folgende Menüs nacheinander gewählt werden (Reihenfolge mit Taste „Ab“;... -
Seite 13: Messmenü (Hauptmenü)
Grundlegende Funktionen Messmenü (Hauptmenü): Hier kann der Messvorgang durchgeführt werden. Sorteneinstellung: Hier kann Sortenauswahl getroffen werden. Maximalwertanzeige: Hier wird der größte gemessene Wert angezeigt. Minimalwertanzeige: Hier wird der kleinste gemessene Wert angezeigt. 2.3.1 Messmenü (Hauptmenü) Hier wird der letzte Messwert mit dem Vermerk „Hold“ angezeigt. Weiter sind die Gerätetemperatur und die aktuelle Sorte im Display dargestellt. - Seite 14 Hauptmenü Messung Sorten - Auswahlmenü Holzsorte <1 s blinkt Max-Wert- Reset Menü Max-Wert <1 s blinkt Min-Wert- Reset Menü Min-Wert <1 s blinkt ON-/ OFF- Taste; Gerät Mess-Taste länger als 2 Sekunden deaktiviert sich nach 40 s gedrückt halten Inaktivität >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken...
- Seite 15 Mess- u. Regeltechnik GmbH Software Version: Messung Hauptmenü <1 s Bausorte 15 blinkt Hauptmenü >2 s <1 s Wert gelöscht Hauptmenü >2 s <1 s Wert gelöscht „Auf“ oder „Ab“ für Mess-Taste loslassen Menüwahl „Auf-“ oder „Ab-“ Taste drücken <1 s Hydromette BL Compact S...
-
Seite 16: Holzsorteneinstellung
Grundlegende Funktionen 2.3.2 Holzsorteneinstellung Angezeigt wird eingestellte Holzsortenkennzahl mit dem Sym- bol für Holzfeuchte. Holzsortensymbol und Kennzahl Abbildung 2-3 Holzsortenauswahl Soll die Sorte geändert werden, muss kurz die „M“-Taste (Taste Messen) gedrückt werden. Die Sortenkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“... -
Seite 17: Maximalwertanzeige
Grundlegende Funktionen 2.3.3 Maximalwertanzeige Angezeigt wird der größte Feuchte- Messwert einer Messreihe sammen mit Displaysymbol „Max“ Holzsortensymbol und Kennzahl Abbildung 2-4 Maximalwert Soll ein Maximalwert gelöscht werden, muss der angezeigte Wert durch einen kurzen Druck auf die „M“-Taste (Taste Messen) selektiert werden: Der Wert sowie das %-Zeichen blinken nun, und der Wert kann „M“-Taste... -
Seite 18: Minimalwertanzeige
Grundlegende Funktionen 2.3.4 Minimalwertanzeige Angezeigt wird kleinste Feuchte-Messwert einer Messreihe zusammen Displaysymbol „Min“ Holzsortensymbol und Kennzahl Abbildung 2-5 Minimalwert Soll ein Minimalwert gelöscht werden, muss der angezeigte Wert durch einen kurzen Druck auf die „M“-Taste (Taste Messen) selektiert werden: Der Wert sowie das %-Zeichen blinken nun, und der Wert kann „M“-Taste durch langes... -
Seite 19: Sonstige Funktionen
Grundlegende Funktionen Sonstige Funktionen 2.4.1 Automatische Abschaltung Wird innerhalb von ca. 30 Sekunden keine Taste gedrückt, schaltet sich das Gerät automatisch ab. Die aktuellen Werte bleiben erhalten und werden nach dem Wiedereinschalten erneut angezeigt. 2.4.2 Batterieüberwachung Erscheint das Batterie-Symbol in der Anzeige, so ist die Batterie leer und muss erneuert werden. -
Seite 20: Spezifikationen
Spezifikationen 3 Spezifikationen Technische Daten Anzeige: 3-zeiliges Display Anzeigeauflösung: 0,1 % Ansprechzeit: < 2 s Lagerbedingungen: + 5 bis + 40° C - 10 bis + 60° C (kurzzeitig) Betriebsbedingungen: 0 bis + 50° C - 10 bis + 60° C (kurzzeitig) Spannungsversorgung: 9-V-Blockbatterie Verwendbare Typen:... -
Seite 21: Messbereiche
Anwendungshinweise Messbereiche Holzfeuchte: 10 bis 50 % (in Gewichtsprozent / atro) 10 bis 34 % (in Prozent Wassergehalt) 2-stufige Holzsortenkorrektur 4 Anwendungshinweise Allgemeine Hinweise Die Messung der Holzfeuchte erfolgt bei der Hydromette BL Compact S mittels der Widerstandsmessung. Durch Eingabe der jeweiligen Kennzahl ist die Auswertung in Gewichtsprozenten und Prozent Wassergehalt möglich. -
Seite 22: Definition Wassergehalt (W)
Anwendungshinweise 4.1.2 Definition Wassergehalt (w) Dieser Begriff wird teilweise bei der Feuchtigkeitsangabe von Holzbrennstoffen und Biomasse verwendet. Er bezeichnet die in % angegebene Masse Wasser Verhältnis sogenannten „Nassgewicht“. Gesamtmasse, Wassergehalt (w) in % errechnet sich nach der Formel: 4.1.3 Brennwert Um einen guten Heiz-/Brennwert bei möglichst geringer Emission zu erreichen, sollte für Einzelöfen ohne automatische Beschickung eine Holzfeuchte (u) von unter 20% angestrebt werden. -
Seite 23: Hinweise Zur Holzfeuchte-Messung
Anwendungshinweise Hinweise zur Holzfeuchte-Messung Faserrichtung Abbildung 4-1 Messung quer zur Faserrichtung Um qualitativ möglichst gute Messergebnisse zu erzielen, sollte das Holzscheit vor der Messung nochmals aufgespalten und an den frischen Innenseiten gemessen werden. Hierzu müssen die Elektrodenspitzen quer zur Faserrichtung eingedrückt werden. Zur Vermeidung von Messfehlern sind die Rändelschrauben stets gut anzuziehen, und der Bereich zwischen den Spitzenaufnahmen ist sauber zu halten. -
Seite 24: Anhang
Anhang 5 Anhang Sorten-Einstellung Auswertung erfolgt in: Hartholz Holzfeuchte in Gew.-% / atro Weichholz Holzfeuchte in Gew.-% / atro Hartholz Holzfeuchte in % Wassergehalt Weichholz Holzfeuchte in % Wassergehalt Hydromette BL Compact S... -
Seite 25: Holzsorten-Tabelle Für Die Compact S
Anhang Holzsorten-Tabelle für die Compact S Holzart Kennzahl für die Kennzahl für die Messung in Gew.-% Messung Wassergehalt Ahorn Birke Birnbaum Buche, Weiß-, Rot- Douglasie Eibe Eiche Eiche Rot-, Weiß- Erle Esche Fichte Föhre, Kiefer Kastanie, Edel-, Ross- Kirschbaum Lärche Linde Nussbaum Pappel... -
Seite 26: Vergleichsgrafik Luftfeuchte - Materialfeuchte
Anhang Vergleichsgrafik Luftfeuchte - Materialfeuchte Hydromette BL Compact S...
