Inhaltszusammenfassung für GANN HYDROMETTE BL COMPACT B 2

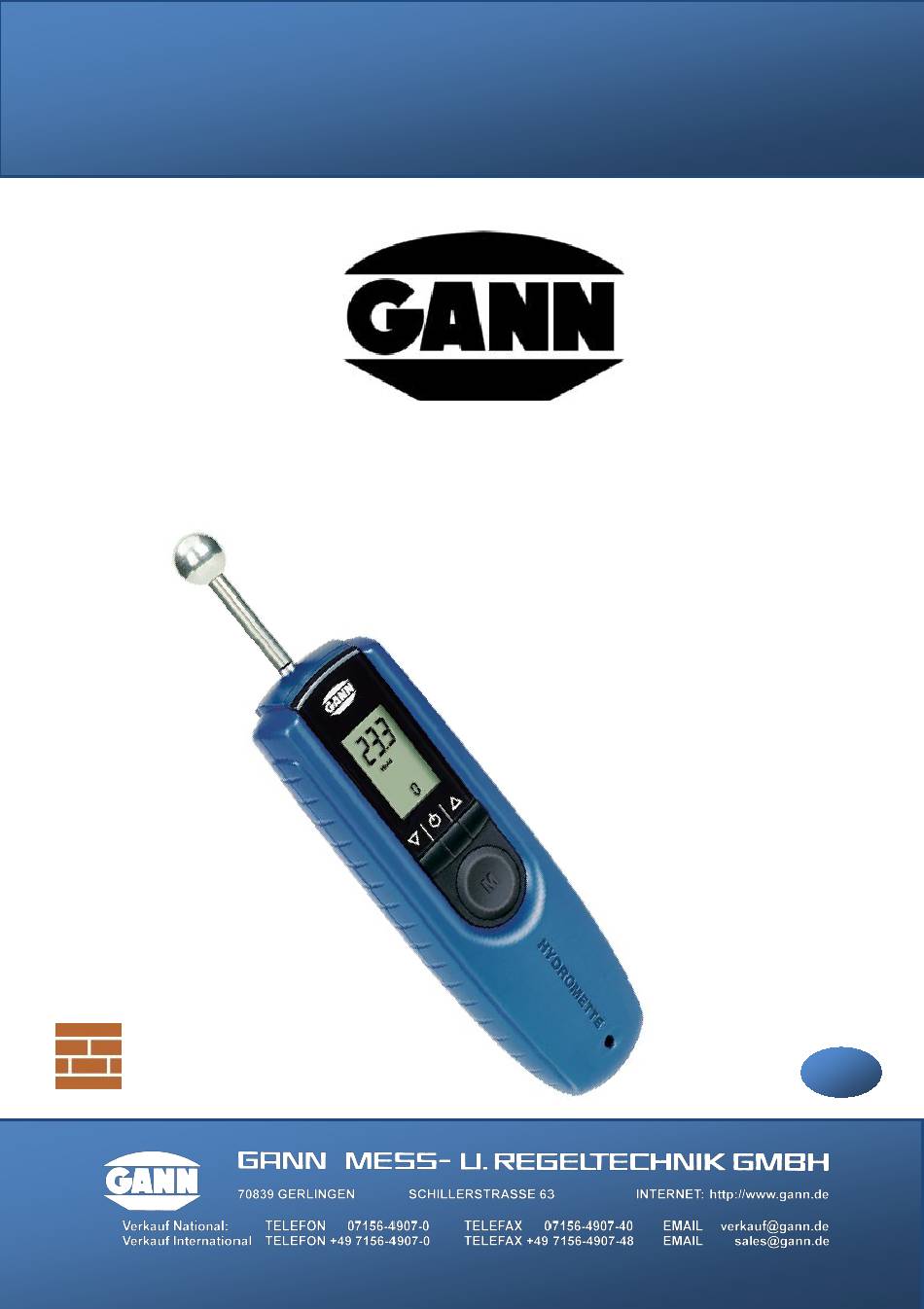

- Seite 1 Schnellstartanleitung Version 1.0 HYDROMETTE BL COMPACT B 2 Hydromette BL Compact TF...
- Seite 2 Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere. Zudem behält sich GANN Mess- u. Regeltechnik GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen.
- Seite 3 Inhaltsverzeichnis Vorwort ..............4 Erläuterung der allgemeinen Warnhinweise ..5 Geräteaufbau und Tastenbelegung ......6 Displaysymbole ............. 7 Gerät ein- und ausschalten ........8 Einstellmenüs ............8 2.3.1 Messmenü (Hauptmenü) ......9 2.3.2 Materialeinstellung ........11 Anhang ..............12 Material-Tabelle ..........12 ®...
- Seite 4 1 Vorwort Diese Schnellstartanleitung enthält einen Überblick über die wichtigsten Funktionen der Hydromette BL Compact B 2. Sie enthält nur Teile der rechtlichen und sicherheitsrelevanten Hinweise und wurde zur besseren Lesbarkeit gekürzt. Eine vollständige digitale Version der Bedienungsanleitung ist auf unserer Homepage im Downloadbereich verfügbar (in deutscher...
- Seite 5 1.1 Erläuterung der allgemeinen Warnhinweise dieser Schnellstartanleitung werden folgenden Gefahrenstufen verwendet, potenzielle Gefahrensituationen wichtige Sicherheitsvorschriften hinzuweisen: Gefahrenstufe Beschreibung Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren, irreversiblen Verletzungen führen wird. GEFAHR Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tode oder zu schweren,...

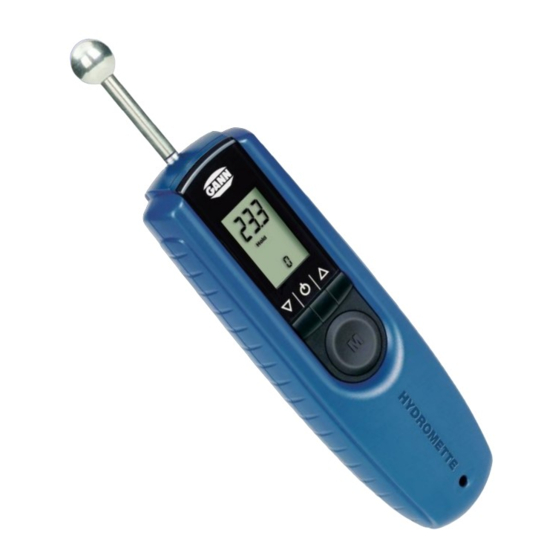

- Seite 6 2 Geräteaufbau und Tastenbelegung Kugel-Elektrode LCD-Segment-Display Auf-Taste Ein- / Aus- Taste Ab-Taste Mess-Taste („M“-Taste) Mini–USB-Schnittstelle Abbildung 2-1: Ansicht der Hydromette BL Compact B 2 ® Version 1.0 Hydromette BL Compact B 2...
- Seite 7 2.1 Displaysymbole Materialfeuchte in Gewichts- oder CM-% „Hold“ –Symbol Materialkennzahl und Baustoff-Symbol Abbildung 2-2: Symbole Hauptmenü Symbol für Maximalwertanzeige Alarm „OFF“ Batteriestand-Anzeige Materialkennzahl Baustoff –Symbol Abbildung 2-3: Sonstige Symbole ® Hydromette BL Compact B 2 Version 1.0...
- Seite 8 2.2 Gerät ein- und ausschalten Durch Drücken der „Ein / Aus“-Taste wird das Gerät ein- und ausgeschaltet. Das Gerät startet im Messmenü bzw. Hauptmenü. Hier kann der Messvorgang durchgeführt werden (siehe Kapitel 2.3.1. „Messmenü / Hauptmenü“). Letzter Messwert in Digits „Hold“-Symbol –...
- Seite 9 4. Maximalwertanzeige: Hier wird der größte gemessene Wert angezeigt. 5. Speichermenü: Hier werden die letzten 5 Messwerte gespeichert. Nach jeder erfolgten Messung wird der älteste Wert überschrieben. Durch Drücken der „Auf“-Taste werden die Menüpunkte in umgekehrter Reihenfolge angewählt. 2.3.1 Messmenü (Hauptmenü) Nach dem Einschalten befindet sich das Gerät im Messmenü...
- Seite 10 Messung gestartet werden, ohne den vorherigen Maximalwert zu verändern. Ist die Alarmfunktion eingeschaltet, ertönt bei Überschreitung des einstellbaren Alarmwertes ein Warnton. Gleichzeitig wird in der zweiten Displayzeile der eingestellte Alarmwert angezeigt. Bei Unter- oder Überschreitung des Messbereichs eines gewählten Materials warnt ein blinkender Messwert, der zusätzlich abwechselnd mit „LO“...
- Seite 11 2.3.2 Materialeinstellung In diesem Menü kann die Material- Auswahl getroffen werden. Die entsprechenden Materialkennzahlen entnehmen Sie bitte der Material-Tabelle im Anhang. Um die Material-Einstellungen vornehmen zu können, muss das Gerät eingeschaltet sein und sich im Messmenü (Hauptmenü) befinden. Durch anschließendes einmaliges Drücken der „Ab“- Taste gelangen Sie zur Material-Einstellung.
- Seite 12 3 Anhang 3.1 Material-Tabelle Materialkennzahl Material Scan-Modus (Anzeige in Digits) Zementestrich in Gew % Anhydritestrich in Gew % Beton in Gew % Zementmörtel in Gew % Kalkmörtel in Gew % Mischputz in Gew % Gipsputz in Gew % Zementestrich in CM % Anhydritestrich in CM % Gipsputz in CM % Kalkmörtel in CM %...
