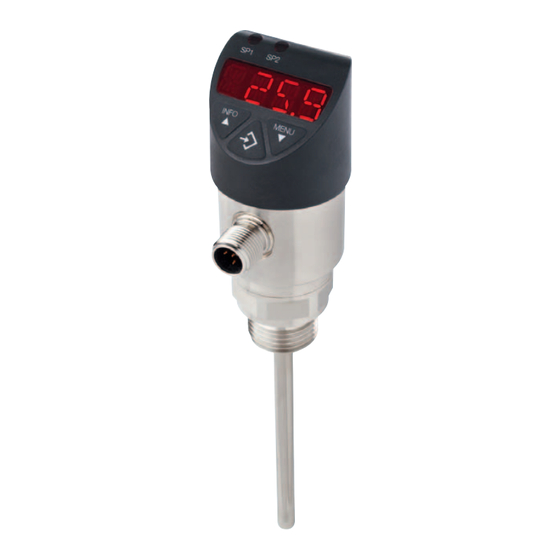

WIKA TSD-30 Betriebsanleitung
Temperaturschalter
Vorschau ausblenden
Andere Handbücher für TSD-30:
- Betriebsanleitung (116 Seiten) ,
- Betriebsanleitung (120 Seiten)
Verwandte Anleitungen für WIKA TSD-30
Inhaltszusammenfassung für WIKA TSD-30
- Seite 1 Operating instructions Betriebsanleitung Temperature switch model TSD-30 Temperaturschalter Typ TSD-30 Temperature switch model TSD-30...
- Seite 2 Operating instructions model TSD-30 Page 3 - 26 Betriebsanleitung Typ TSD-30 Seite 27 - 50 © 2011 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries. ®...
-
Seite 3: Inhaltsverzeichnis
Transport, packaging and storage Commissioning, operation Maintenance and cleaning Faults Dismounting, return and disposal 10. Appendix 1: EC Declaration of Conformity for model TSD-30 Declarations of conformity can be found online at www.wika.com. WIKA operating instructions temperature switch model TSD-30... -
Seite 4: General Information
The general terms and conditions contained in the sales documentation shall apply. ■ Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: TE 67.03 - Application consultant: Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-mail: support-tronic@wika.de WIKA operating instructions temperature switch model TSD-30... - Seite 5 ... indicates a potentially dangerous situation that can result in burns, caused by hot surfaces or liquids, if not avoided. Abbreviations Positive power terminal Negative power terminal Analogue output 1 switch point 2 switch point WIKA operating instructions temperature switch model TSD-30...
-
Seite 6: Safety
The technical specifications contained in these operating instructions must be observed. Improper handling or operation of the temperature switch outside of its technical specifications requires the instrument to be taken out of service immediately and inspected by an authorised WIKA service engineer. -
Seite 7: Personnel Qualification
WARNING! Residual media in the dismounted temperature switch can result in a risk to persons, the environment and equipment. Take sufficient precautionary measures. WIKA operating instructions temperature switch model TSD-30... -
Seite 8: Labelling / Safety Marks
If the serial number becomes illegible (e.g. due to mechanical damage or overpainting), traceability will no longer be possible. Explanation of symbols General danger symbol CE, Communauté Européenne Instruments bearing this mark comply with the relevant European directives. WIKA operating instructions temperature switch model TSD-30... -
Seite 9: Specifications
Alternatively also available with NPN rather than PNP switching output Temperature offset adjustment ± 3 % °C Scale setting Zero point: max. +25 % of span Final value: max. -25 % of span WIKA operating instructions temperature switch model TSD-30... -
Seite 10: Power Supply
100 mA Total current consumption max. 600 mA (incl. switching current) 3.5 Measuring element Pt1000, 2-wire, DIN EN 60751 / class A Insertion length (F) F in mm Fig. Insertion length (F) WIKA operating instructions temperature switch model TSD-30... -
Seite 11: Reference Conditions
Temperature: 15 ... 25 °C Atmospheric pressure: 950 ... 1050 mbar Humidity: 45 ... 75 % relative Nominal position: Process connection lower mount (LM) Power supply: DC 24 V Load: see "Output signal" WIKA operating instructions temperature switch model TSD-30... -
Seite 12: Operating Conditions
(industrial application) ROHS conformity: Yes 3.10 Electrical connections Connections Circular connector M 12 x 1, 4-pin Circular connector M12 x 1, 5-pin 1) Only for version with two switching outputs and analogue signal WIKA operating instructions temperature switch model TSD-30... -
Seite 13: Design And Function
DC 500 V Overvoltage protection: DC 40 V For further specifications see WIKA data sheet TE 67.03 and the order documentation. 4. Design and function 4.1 Description By means of a measuring element (Pt1000) and by supplying power, the prevailing temperature is converted into a switching signal or an amplified standardised electrical signal via the change in resistance of the measuring element. -
Seite 14: Transport, Packaging And Storage
The sealing faces at the temperature switch and the measuring point always have to be clean. ■ Only ever screw in, or unscrew, the instrument via the spanner flats. Never use the case as a working ■ surface. WIKA operating instructions temperature switch model TSD-30... - Seite 15 (e.g. NPT threads) is made by providing the thread with additi- onal sealing material such as, for example, PTFE tape (EN 837-2). For further information on sealings see WIKA data sheet AC 09.08 or under www.wika.com. Connection diagrams...
-
Seite 16: Operating Modes
Keep the "MENU" key pressed for approx. 5 s. If the password is set to ≠ 0000, a password will be requested first-hand. If authentication is successful, then it enters the programming mode, otherwise it reverts to display mode. Returning to the display mode Simultaneous pressing of both keys. WIKA operating instructions temperature switch model TSD-30... - Seite 17 ▶ Long press Parameter value up (fast) Menu up Parameter value up (fast) Display mode ▶ Short press Display of the unit Programming mode ▶ Short press Select menu item Confirmation of the input WIKA operating instructions temperature switch model TSD-30...
-
Seite 18: Parameter Description
SP2 / FH2 = function switch point 2, RP2 / FL2 = function reset point 2 DISR Rotate display indicator by 180° Clear the Min- and Max-value memories Password input, 0000 = no password Password input digit by digit Input of a 16-figure alphanumeric measuring point number WIKA operating instructions temperature switch model TSD-30... - Seite 19 DISR Yes / No Reset HIGH, LOW Yes / No Password without Value Measuring point number without Value Legend: MBA = Start of measuring range Display mode MBE = End of measuring range WIKA operating instructions temperature switch model TSD-30...
-
Seite 20: Switching Functions
When the system pressure is outside 'window high' (FH) and 'window low' (FL), the output does not switch on. Fig.: Window function Contact normally open (FNO): inactive ■ Contact normally closed (FNC): active ■ WIKA operating instructions temperature switch model TSD-30... - Seite 21 (PR) and stays at or below the reset point (RP) Fig.: Delay times for at least the pre-set delay time (DR). If the switching event is no longer present after the delay time, the switch output does not change. WIKA operating instructions temperature switch model TSD-30...
-
Seite 22: Maintenance And Cleaning
In the event of any faults, first check whether the temperature switch is mounted correctly, mechanically and electrically. Error display Via the instrument's display internal errors of the instrument are output. The following table shows the error codes and their meaning. WIKA operating instructions temperature switch model TSD-30... -
Seite 23: Possible Cause
Signal span too small Power supply too high / low Rectify the power supply Signal span drops Humidity has entered Assemble the cable correctly If complaint is unjustified, we will charge you the complaint processing fees. WIKA operating instructions temperature switch model TSD-30... -
Seite 24: Dismounting, Return And Disposal
WARNING! Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, leachate, solutions, etc.). When returning the instrument, use the original packaging or a suitable transport package. - Seite 25 9.3 Disposal Incorrect disposal can put the environment at risk. Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specific waste disposal regulations. WIKA operating instructions temperature switch model TSD-30...
- Seite 26 WIKA operating instructions temperature switch model TSD-30...
- Seite 27 Inhalt Inhalt Allgemeines Sicherheit Technische Daten Aufbau und Funktion Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Wartung und Reinigung Störungen Demontage, Rücksendung und Entsorgung 10. Anlage 1: EG-Konformitätserklärung Typ TSD-30 Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
-
Seite 28: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: TE 67.03 - Anwendungsberater: Tel.: (+49) 9372/132-8976 Fax: (+49) 9372/132-8008976 E-Mail: support-tronic@wika.de WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 29: Symbolerklärung
Betrieb hervor. VORSICHT! … weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberflächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird. Abkürzungen Positiver Versorgungsanschluss Negativer Versorgungsanschluss Analogausgang Schaltpunkt 1 Schaltpunkt 2 WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 30: Sicherheit
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Temperaturschalters außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. -
Seite 31: Personalqualifikation
Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. WARNUNG! Messstoffreste im ausgebauten Temperaturschalter können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... - Seite 32 Schaltausgang 2 Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist eine Rückverfolgbarkeit nicht mehr möglich. Symbolerklärung Allgemeines Gefahrensymbol CE, Communauté Européenne Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
-
Seite 33: Technische Daten
4 ... 20 mA DC 0 ... 10 V Alternativ auch mit NPN anstatt PNP Schaltausgang erhältlich Abgleich Temperaturoffset ± 3 % °C Skalierung Nullpunkt: max. +25 % der Spanne Endwert: max. -25 % der Spanne WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 34: Spannungsversorgung
DC 15 ... 35 V Zylindrisches Gewinde Kegeliges Gewinde Stromverbrauch max. 100 mA Gesamtstromaufnahme max. 600 mA (inkl. Schaltstrom) 3.5 Messelement Pt1000, 2-Leiter, DIN EN 60751 / Klasse A Einbaulänge (F) F in mm Abb. Einbaulänge (F) WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 35: Genauigkeit
Fühlerlänge, Einsatzbedingungen) mitbestimmt. Dies gilt besonders bei großen Temperaturgradienten zwischen Umgebung und Medium. 3.6 Referenzbedingungen Temperatur: 15 ... 25 °C Luftdruck: 950 ... 1050 mbar Luftfeuchte: 45 ... 75 % relativ Nennlage: Prozessanschluss unten Hilfsenergie: DC 24 V Bürde: siehe „Ausgangssignal“ WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 36: Einsatzbedingungen
Rundstecker M12 x 1, 5-polig 1) Nur bei Ausführung mit zwei Schaltausgängen und Analogsignal Schutzart IP 65 und IP 67 Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 37: Aufbau Und Funktion
U + gegen U - Isolationsspannung: DC 500 V Überspannungsschutz: DC 40 V Weitere Technische Daten siehe WIKA Datenblatt TE 67.03 und Bestellunterlagen. 4. Aufbau und Funktion 4.1 Beschreibung Mittels Messelement (Pt1000) und unter Zuführung von Hilfsenergie wird über die Widerstandsänderung des Messelements die anstehende Temperatur in ein Schaltsignal, bzw. -
Seite 38: Transport, Verpackung Und Lagerung
Benötigtes Werkzeug: Maulschlüssel (Schlüsselweite 27) Dichtflächen am Temperaturschalter und der Messstelle müssen stets frei von Verschmutzungen sein. ■ Das Gerät nur über die Schlüsselflächen ein- bzw. ausschrauben. Niemals das Gehäuse als Angriffs- ■ fläche verwenden. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... - Seite 39 Bei konischem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewin- de, mit zusätzlichen Dichtwerkstoffen, wie z.B. PTFE-Band (EN 837-2). Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de. Anschlussschemen Rundstecker M12 x 1, 4-polig Rundstecker M12 x 1, 5-polig...
-
Seite 40: Betriebsmodi
Taste „MENU“ etwa 5 s lang betätigen. Falls Passwort ≠ 0000 gesetzt ist erfolgt erst eine Passwortabfrage. Bei erfolgreicher Bestätigung erfolgt der Zugang zum Programmiermodus, ansonsten erfolgt Rücksprung in Displaymodus. Rücksprung in den Displaymodus Gleichzeitige Betätigung beider Tasten. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... - Seite 41 Parameterwert aufwärts (schrittweise) ▶ Lange Betätigung Menü aufwärts ▶ Lange Betätigung Parameterwert aufwärts (schnell) Menü aufwärts Parameterwert aufwärts (schnell) Displaymodus ▶ Kurze Betätigung Anzeige der Einheit Programmiermodus ▶ Kurze Betätigung Auswahl Menüpunkt Bestätigung der Eingabe WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
-
Seite 42: Parameterbeschreibung
SP2 / FH2 = Funktion Schaltpunkt 2, RP2 / FL2 = Funktion Rückschaltpunkt 2 DISR Display-Anzeige 180° drehen Löschen des Min- und Maxwert Speichers Passworteingabe, 0000 = kein Passwort Passworteingabe Digit by Digit Eingabe einer 16-stelligen alphanumerischen Messstellennummer WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... - Seite 43 ACT, HIGH, LOW, OFF, SP1/FH1, DISM PARA RP1/FL1, SP2/FH2, RP2/FL2 Anzeige um 180° drehen DISR Yes / No Rücksetzen HIGH, LOW Yes / No Passwort ohne Wert Messstellennummer ohne Wert Legende: MBA = Messbereichsanfang Display-Modus MBE = Messbereichsende WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
- Seite 44 Fenster Low (FL), schaltet der Ausgang . Schließerkontakt (FNO): aktiv ■ Öffnerkontakt (FNC): inaktiv ■ Befindet sich der Systemdruck außerhalb der Fenster High (FH) und Low (FL), schaltet der Ausgang nicht. Abb.: Fensterfunktion Schließerkontakt (FNO): inaktiv ■ Öffnerkontakt (FNC): aktiv ■ WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
- Seite 45 Rückschaltpunkt (RP) abgefallen ist und mindestens Abb.: Verzögerungszeiten die eingestellte Verzögerungszeit (DR) auf bzw. unter dem Rückschaltpunkt (RP) bleibt. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltausgang nicht. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
-
Seite 46: Wartung Und Reinigung
Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“. 8. Störungen Bei Störungen zuerst überprüfen ob der Temperaturschalter mechanisch und elektrisch korrekt montiert ist. Fehleranzeige Über das Display des Gerätes werden Geräte interne Fehler ausgegeben. Folgende Tabelle zeigt die Fehlercodes und deren Bedeutung. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 47: Fehlercode Beschreibung
Ansprechzeit hohe Wärmeableitung Ablagerung auf dem Sensor Ablagerung entfernen Signalspanne zu klein Hilfsenergie zu hoch / niedrig Hilfsenergie korrigieren Signalspanne fällt ab Feuchtigkeit eingetreten Kabel korrekt montieren Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
Seite 48: Demontage, Rücksendung Und Entsorgung
Beim Ausbau besteht Gefahr durch austretende, gefährlich heiße Messstoffe. 9.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. - Seite 49 Dem Gerät das Rücksendeformular ausgefüllt beifügen. 'Service' Das Rücksendeformular befindet sich in der Rubrik unter www.wika.de. 9.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. WIKA Betriebsanleitung Temperaturschalter Typ TSD-30...
-
Seite 50: Appendix 1: Ec Declaration Of Conformity For Model Tsd
Anlage 1: EG-Konformitätserklärung Typ TSD-30 WIKA Betriebsanleitung Temperaturschalter Typ TSD-30... -
