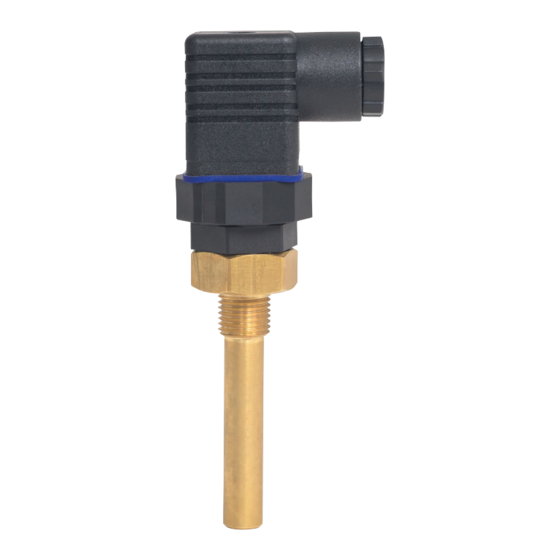

Bimetal temperature switch, model TFS35
Bimetall-Temperaturschalter, Typ TFS35
Thermocontact bimétallique, type TFS35
Termostato bimetálico, modelo TFS35
Rectangular connector
per EN 175301-803
Connector AMP Junior
Power Timer
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Circular connector
M12 x 1
EN
DE
FR
ES
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA TFS35
Inhaltszusammenfassung für WIKA TFS35
- Seite 17 Inhalt Inhalt 1. Allgemeines 2. Aufbau und Funktion 3. Sicherheit 4. Transport, Verpackung und Lagerung 5. Inbetriebnahme, Betrieb 6. Wartung und Reinigung 7. Demontage, Rücksendung und Entsorgung 8. Technische Daten WIKA Betriebsanleitung Typ TFS35...
-
Seite 18: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: TV 35.01 - Anwendungsberater: Tel.: +49 9372 132-0 Fax: +49 9372 132-406 info@wika.de WIKA Betriebsanleitung Typ TFS35... -
Seite 19: Aufbau Und Funktion
Schutzrohr 2.2 Beschreibung Der Bimetall-Temperaturschalter Typ TFS35 besteht aus einem Schutzrohr mit einge- bautem Schaltelement sowie einem fest montierten Steckverbinder. Der Bimetall- Temperaturschalter wird direkt in den Prozess eingeschraubt. Alle elektrischen Bauteile sind gegen Spritzwasser geschützt. Die elektrische Kontaktie- rung erfolgt über den Steckverbinder. -
Seite 20: Sicherheit
Sie überwachen die Temperatur von Maschinen und Geräten während des normalen Betriebes und schalten beispielsweise im Überhitzungsfall die Maschine ab. Die Basis der Temperaturschalter Typ TFS35 bilden Bimetalle. Die Temperaturerfassung erfolgt mittels Bimetallscheibe, die beim Erreichen der Nennschalttemperatur (NST) sprunghaft schaltet. Nach Abkühlen auf die Rückschalttemperatur (RST) geht der Schalter wieder in seinen ursprünglichen Zustand zurück, sodass das überwachte... -
Seite 21: Verantwortung Des Betreibers
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Bimetall-Temperaturschalters außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprü- fung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. -
Seite 22: Personalqualifikation
3.6 Beschilderung, Sicherheitskennzeichnungen Typenschild (Beispiel) 12345678 NC 60 °C TFS135 Kontaktausführung und Schalttemperatur Nummer des Fertigungsauftrages Zulassungslogos Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsan- leitung lesen! WIKA Betriebsanleitung Typ TFS35... -
Seite 23: Transport, Verpackung Und Lagerung
Temperaturschalter wie folgt verpacken und lagern: 1. Den Temperaturschalter in eine antistatische Plastikfolie einhüllen. 2. Den Temperaturschalter mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen. WIKA Betriebsanleitung Typ TFS35... -
Seite 24: Inbetriebnahme, Betrieb
Bei Betrieb mit einem defekten Netzgerät (z. B. Kurzschluss von Netzspannung zur Ausgangsspannung) können am Gerät lebensge- fährliche Spannungen auftreten! ▶ Nur im spannungslosen Zustand anschließen! ▶ Gegenstecker nur im spannungslosen Zustand abziehen. ▶ Für die Strom- und Spannungsbereiche geeignete Gegenstecker verwenden. WIKA Betriebsanleitung Typ TFS35... -
Seite 25: Anschlussbelegung
An die Schaltkontakte und Anschlussleitungen des Gerätes nur Stromkreise mit ■ gleicher Spannung bzw. von gleicher Schutzart anschließen. Anschlussleitungen für die größte Stromstärke in den Stromkreisen bemessen. ■ Den TFS35 nur an Kleinspannungsstromkreisen oder Sicherheitskleinspannungs- ■ (SELV) bzw. Schutzkleinspannungsstromkreisen (PELV) anschließen. Stromkreise nicht gleichzeitig mit Niederspannungsstromkreisen anschließen. ■... -
Seite 26: Wartung Und Reinigung
Keine aggressiven Reinigungsmittel verwenden. ▶ Keine harten und spitzen Gegenstände zur Reinigung verwenden. 3. Ausgebautes Gerät spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. Hinweise zur Rücksendung des Gerätes siehe Kapitel 7.2 „Rücksendung“. WIKA Betriebsanleitung Typ TFS35... -
Seite 27: Demontage, Rücksendung Und Entsorgung
Die Demontage des Gerätes darf nur durch Fachpersonal erfolgen. ▶ Bimetall-Temperaturschalter im stromlosen Zustand demontieren. WARNUNG! Körperverletzung Bei der Demontage besteht Gefahr durch aggressive Messstoffe und hohe Drücke. ▶ Angaben im Sicherheitsdatenblatt für den entsprechenden Messstoff beachten. ▶ Bimetall-Temperaturschalter im spannungslosen Zustand demontieren. WIKA Betriebsanleitung Typ TFS35... -
Seite 28: Rücksendung
7. Demontage, Rücksendung und Entsorgung 7.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoff- reste Messstoffreste im ausgebauten Gerät können zur Gefährdung von Perso-... -
Seite 29: Technische Daten
Stecker AMP Junior Power Timer: IP66, IP67 ■ Rundstecker M12 x 1: IP66, IP67 ■ 1) Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart. Weitere technische Daten siehe WIKA-Datenblatt TV 35.01 und Bestellunterlagen. WIKA Betriebsanleitung Typ TFS35... - Seite 30 WIKA Betriebsanleitung Typ TFS35...
- Seite 44 WIKA mode d'emploi type TFS35...
- Seite 60 WIKA subsidiaries worldwide can be found online at www.wika.com. WIKA-Niederlassungen weltweit finden Sie online unter www.wika.de. La liste des filiales WIKA dans le monde se trouve sur www.wika.fr Sucursales WIKA en todo el mundo puede encontrar en www.wika.es. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30...
