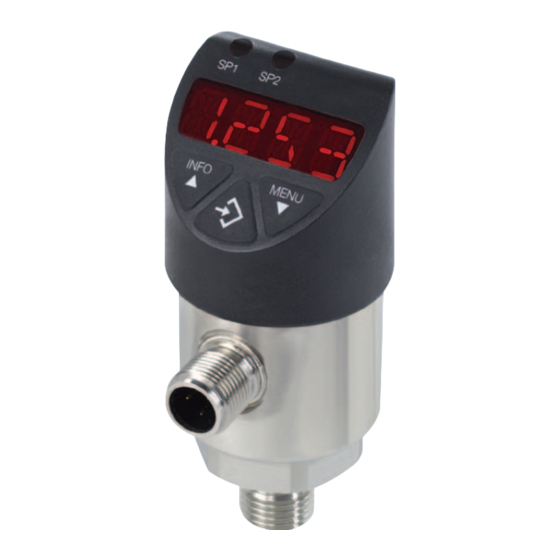

WIKA PSD-3 Serie Betriebsanleitung

Druckschalter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Pressure switch model PSD-3x
Druckschalter Typ PSD-3x
Pressostat type PSD-3x
Presostato modelo PSD-3x
Pressure switch model PSD-30
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
GB
D
F
E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WIKA PSD-3 Serie

Inhaltszusammenfassung für WIKA PSD-3 Serie

  • Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Pressure switch model PSD-3x Druckschalter Typ PSD-3x Pressostat type PSD-3x Presostato modelo PSD-3x Pressure switch model PSD-30...
  • Seite 2 Mode d'emploi type PSD-3x Page 65 - 94 Manual de instrucciones modelo PSD-3x Página 95 - 125 © 2010 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries.

  • Seite 3: Inhaltsverzeichnis

    Design and function Transport, packaging and storage Commissioning, operation Maintenance and cleaning Faults Dismounting, return and disposal Appendix 1: EC Declaration of Conformity for model PSD-3x Declarations of conformity can be found online at www.wika.com. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 4: General Information

    The general terms and conditions contained in the sales documentation shall apply. ■ Subject to technical modifications. ■ Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: PE 81.67 - Application consultant: Tel.: (+49) 9372/132-8976 E-mail: support-tronic@wika.de WIKA operating instructions pressure switch model PSD-3x...
  • Seite 5 Information … points out useful tips, recommendations and information for efficient and trouble-free operation. Abbreviations Positive power terminal Negative power terminal Analogue output Switch point 1 Switch point 2 Communication with IO-Link WIKA operating instructions pressure switch model PSD-3x...

  • Seite 6: Safety

    WIKA service engineer. The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

  • Seite 7: Personnel Qualification

    WARNING! Residual media in dismounted pressure switches can result in a risk to persons, the environment and equipment. Take sufficient precautionary measures. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 8: Labelling / Safety Marks

    The instrument was inspected in accordance with the applicable US standards and certified by UL. Furthermore, instruments bearing this mark comply with the applicable Canadian standards on safety. CE, Communauté Européenne Instruments bearing this mark comply with the relevant European directives. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 9: Specifications

    1) Not available for PSD-31. Overpressure limit 2 times 3.2 Display 14-segment LED, red, 4-digit, 9 mm character size Display can be turned electronically through 180° Update (adjustable): 100, 200, 500, 1,000 ms WIKA operating instructions pressure switch model PSD-3x...

  • Seite 10: Output Signals

    Normally-open and normally-closed function: freely adjustable Window and hysteresis function: freely adjustable Switching current without IO-Link: maximum 250 mA ■ with IO-Link: maximum 100 mA ■ Switching voltage: Power supply - 1 V Settling time: ≤ 10 ms WIKA operating instructions pressure switch model PSD-3x...

  • Seite 11: Voltage Supply

    Adjustment accuracy: ≤ ±0.5 % of span Display ≤ ±1.0 % of span ± 1 digit Temperature error in rated temperature range typical: ≤ ±1.0 % of span ■ maximum: ≤ ±2.5 % of span ■ WIKA operating instructions pressure switch model PSD-3x...

  • Seite 12: Reference Conditions

    Service life: 10 million load cycles Ingress protection IP 65 and IP 67 The stated ingress protection (per IEC 60529) only applies when plugged in using mating connectors that have the appropriate ingress protection. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 13: Electrical Connections

    Process connection: Stainless steel 316L Pressure sensor ≤ 10 bar: Stainless steel 316L ■ > 10 bar: Stainless steel 13-8 PH ■ Non-wetted parts Case: Stainless steel 304 Keyboard: TPE-E Display window: PC Display head: PC+ABS-Blend WIKA operating instructions pressure switch model PSD-3x...
  • Seite 14 EMC directive 2004/108/EC, EN 61326 emission (group 1, class B) and immunity (industrial application) ■ RoHS conformity For special model numbers, e.g. PSD-30000, please note the specifications stated on the delivery note. For further specifications see WIKA data sheet PE 81.67 and the order documentation. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 15: Design And Function

    5.1 Transport Check the instrument for any damage that may have been caused by transport. With flush design (model PSD-31), additionally check the diaphragm for any optical damage. Obvious damage must be reported immediately. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 16: Packaging

    Check the following points before commissioning: Check the diaphragm for any visible damage, since this is a safety-relevant component. ■ Leaking fluid is indicative of damage. ■ Required tool: SW 27 open-ended spanner, screwdriver WIKA operating instructions pressure switch model PSD-3x...
  • Seite 17 The sealing of tapered threads (e.g. NPT threads) is made by providing the thread with additional sealing material such as, for example, PTFE tape (EN 837-2). For further information on seals see WIKA data sheet AC 09.08 or under www.wika.com. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 18: Making The Electrical Connection

    Carry out zero point adjustment of absolute pressure ranges from 0 bar absolute ■ (vacuum). Since appropriate references are required for this, we recommend that this is only carried out by the manufacturer. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 19: Operating Modes

    Keep the "MENU" key pressed for approx. 5 seconds. If the password is set to ≠ 0000, a password will be requested. If authentication is successful, then it enters the programming mode, otherwise it reverts to display mode. Returning to the display mode Simultaneous pressing of both keys. WIKA operating instructions pressure switch model PSD-3x...
  • Seite 20 ▶ Long press Parameter value up (fast) Menu up Parameter value up (fast) Display mode ▶ Short press Display of the unit Programming mode ▶ Short press Select menu item Confirmation of the input WIKA operating instructions pressure switch model PSD-3x...

  • Seite 21: Parameter Description

    Display update 1, 2, 5, 10 updates/second DISR Rotate display indicator by 180° Clear the Min- and Max-value memories Password input, 0000 = no password Password input digit by digit Input of a 16-figure alphanumeric measuring point number WIKA operating instructions pressure switch model PSD-3x...
  • Seite 22 Rotate display by 180° Yes / No Reset HIGH, LOW Value Password without Value Measuring point number without Legend: MBA = Start of measuring range Display mode MBE = End of measuring range WIKA operating instructions pressure switch model PSD-3x...

  • Seite 23: Switching Functions

    When the system pressure is outside window High (FH) and window Low (FL), the output does not switch on. Contact normally open (FNO): inactive ■ Contact normally closed (FNC): active ■ Fig.: Window function WIKA operating instructions pressure switch model PSD-3x...
  • Seite 24 (PR) and stays at or below the reset point (RP) Fig.: Delay times for at least the pre-set delay time (DR). If the switching event is no longer present after the delay time, the switch output does not change. WIKA operating instructions pressure switch model PSD-3x...

  • Seite 25: Physical Layer

    9,000 d. Process value Value range 0 = off, 1 = on 0 = off, 1 = on 2 … 15 Measured value (integer) 1,000 d = MBA 9,000 d = MBE WIKA operating instructions pressure switch model PSD-3x...
  • Seite 26 SP1 or FH1 16 Bit 1,040 … 9,000 9,000 Switch point/window unsigned High switching output 1 RP1 or FL1 16 Bit 1,000 … 8,960 8,200 Reset point/window Low unsigned switching output 1 WIKA operating instructions pressure switch model PSD-3x...
  • Seite 27 16 Bit 0 … 10,000 Max. value memory unsigned 16 Bit 0 … 10,000 Min. value memory unsigned 16 Bit 0 … 50,000 (0 ... 50 s) Switch delay time switch unsigned point 1 WIKA operating instructions pressure switch model PSD-3x...
  • Seite 28 16 Bit unsigned R/W 0 … 9,999 Enter password in order to set the parameters at the instrument. Password 0 = no password LOCK 8 Bit 0 = Unlocked General keylock Enumeration 1 = Locked WIKA operating instructions pressure switch model PSD-3x...

  • Seite 29: Maintenance And Cleaning

    Take sufficient precautionary measures. ■ Do not use any pointed or hard objects for cleaning, as they may damage the diaphragm ■ of the process connection. For information on returning the instrument see chapter 9.2 "Return". WIKA operating instructions pressure switch model PSD-3x...

  • Seite 30: Faults

    Observe the permissible overpressure limit Signal span too small Mechanical overload caused by over- Replace instrument; if it fails repeatedly, pressure contact the manufacturer Signal span too small Power supply too high/low Rectify the power supply WIKA operating instructions pressure switch model PSD-3x...

  • Seite 31: Dismounting, Return And Disposal

    Residual media in dismounted pressure switches can result in a risk to persons, the environment and equipment. Take sufficient precautionary measures. 9.1 Dismounting Only disconnect the pressure switch once the system has been depressurised! WIKA operating instructions pressure switch model PSD-3x...
  • Seite 32 WARNING! Absolutely observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, leachate, solutions, etc.). When returning the instrument, use the original packaging or a suitable transport package.
  • Seite 33 Inhalt Inhalt Allgemeines Sicherheit Technische Daten Aufbau und Funktion Transport, Verpackung und Lagerung Inbetriebnahme, Betrieb Wartung und Reinigung Störungen Demontage, Rücksendung und Entsorgung Anlage 1: EG-Konformitätserklärung Typ PSD-3x Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 34: Allgemeines

    Veränderung am Gerät. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: PE 81.67 - Anwendungsberater: Tel.: (+49) 9372/132-8976 E-Mail: support-tronic@wika.de WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 35 Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Information … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. Abkürzungen Positiver Versorgungsanschluss Negativer Versorgungsanschluss Analogausgang Schaltpunkt 1 Schaltpunkt 2 Kommunikation mit IO-Link WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 36: Sicherheit

    Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Gerätes außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

  • Seite 37: Personalqualifikation

    Stoffen, sowie bei Kälteanlagen, Kompressoren etc. müssen über die gesamten allgemeinen Regeln hinaus die einschlägigen Vorschriften beachtet werden. WARNUNG! Messstoffreste in ausgebauten Druckschaltern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 38 Das Gerät wurde nach den anwendbaren US-amerikanischen Normen geprüft und von UL zertifiziert. Geräte mit dieser Kennzeichnung stimmen außerdem überein mit den anwendbaren kanadischen Normen zur Sicherheit. CE, Communauté Européenne Geräte mit dieser Kennzeichnung stimmen überein mit den zutreffenden europäischen Richtlinien. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 39: Technische Daten

    Die angegebenen Messbereiche sind auch in kg/cm und MPa verfügbar. 1) Nicht für PSD-31 erhältlich. Überlast-Druckgrenze 2-fach 3.2 Anzeige 14-Segment-LED, rot, 4-stellig, Zeichenhöhe 9 mm Darstellung ist elektronisch um 180° drehbar Aktualisierung (einstellbar): 100, 200, 500, 1.000 ms WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 40: Ausgangssignale

    Schaltpunkt 1 und 2 sind individuell einstellbar Schließer- und Öffnerfunktion: frei einstellbar Fenster- und Hysteresefunktion: frei einstellbar Schaltstrom ohne IO-Link: maximal 250 mA ■ mit IO-Link: maximal 100 mA ■ Schaltspannung: Hilfsenergie - 1 V Einschwingzeit: ≤ 10 ms WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 41: Spannungsversorgung

    ≤ ±0,2 % der Spanne (IEC 61298-2) Schaltausgang Einstellgenauigkeit: ≤ ±0,5 % der Spanne Anzeige ≤ ± 1,0 % der Spanne ± 1 Digit Temperaturfehler im Nenntemperaturbereich typisch: ≤ ±1,0 % der Spanne ■ maximal: ≤ ±2,5 % der Spanne ■ WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 42: Einsatzbedingungen

    10 g (IEC 60068-2-27, bei Resonanz) Schockbelastbarkeit: 50 g (IEC 60068-2-6, mechanisch) Lebensdauer: 10 Millionen Lastwechsel Schutzart IP 65 und IP 67 Die angegebenen Schutzarten (nach IEC 60529) gelten nur im gesteckten Zustand mit Gegensteckern entsprechender Schutzart. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 43: Elektrische Anschlüsse

    Überspannungsschutz: DC 40 V 3.8 Werkstoffe Messstoffberührte Teile Prozessanschluss: CrNi-Stahl 316L Drucksensor ≤ 10 bar: CrNi-Stahl 316L ■ > 10 bar: CrNi-Stahl 13-8 PH ■ Nicht messstoffberührte Teile Gehäuse: CrNi-Stahl 304 Tastatur: TPE-E Displayscheibe: PC Anzeigekopf: PC+ABS-Blend WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 44: Zulassungen, Richtlinien Und Zertifikate

    ■ EMV-Richtline 2004/108/EG EN 61326 Emission (Gruppe 1, Klasse B) und Störfestigkeit (industrieller ■ Bereich) RoHS-Konformität Bei Sondertypennummer, z. B. PSD-30000 Spezifikationen gemäß Lieferschein beachten. Weitere technische Daten siehe WIKA Datenblatt PE 81.67 und Bestellunterlagen. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 45: Aufbau Und Funktion

    Schutzkappe zur späteren Lagerung oder Transport aufbewahren. ■ Schutzkappe bei Ausbau und Transport des Gerätes montieren. ■ 5.1 Transport Gerät auf eventuell vorhandene Transportschäden untersuchen. Bei frontbündiger Ausführung (Typ PSD-31) zusätzlich die Membrane auf optische Beschädigungen prüfen. Offensichtliche Schäden unverzüglich mitteilen. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 46: Verpackung

    Den Druckschalter nur in sicherheitstechnisch einwandfreiem Zustand einsetzen. Vor der Inbetriebnahme folgende Punkte prüfen: Die Membrane optisch auf Beschädigung prüfen, diese ist ein sicherheitsrelevantes Teil. ■ Auslaufende Flüssigkeit weist auf eine Beschädigung hin. ■ Benötigtes Werkzeug: Maulschlüssel (Schlüsselweite 27), Schraubendreher WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 47: Montage Mechanischer Anschluss

    Dichtlinsen oder WIKA-Profildichtungen einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung im Gewinde, mit zusätzlichen Dicht- werkstoffen, wie z. B. PTFE-Band (EN 837-2). Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 48: Montage Elektrischer Anschluss

    Nullpunktabgleich bei Relativ- und Vakuummessbereichen im drucklosen Zustand ■ durchführen. Nullpunktabgleich von Absolutdruckmessbereichen bei 0 bar absolut (Vakuum) ■ durchführen. Da hierfür entsprechende Referenzen erforderlich sind, empfehlen wir dies nur vom Hersteller durchführen zu lassen. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 49: Betriebsmodi

    Taste „MENU“ etwa 5 sek. lang betätigen. Falls Passwort ≠ 0000 gesetzt ist, erfolgt eine Passwortabfrage. Bei erfolgreicher Bestätigung erfolgt der Zugang zum Programmiermodus, ansonsten erfolgt Rücksprung in Displaymodus. Rücksprung in den Displaymodus Gleichzeitige Betätigung beider Tasten. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 50 Parameterwert aufwärts (schrittweise) ▶ Lange Betätigung Menü aufwärts ▶ Lange Betätigung Parameterwert aufwärts (schnell) Menü aufwärts Parameterwert aufwärts (schnell) Displaymodus ▶ Kurze Betätigung Anzeige der Einheit Programmiermodus ▶ Kurze Betätigung Auswahl Menüpunkt Bestätigung der Eingabe WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 51: Parameterbeschreibung

    SP2/FH2 = Funktion Schaltpunkt 2, RP2/FL2 = Funktion Rückschaltpunkt 2 DISU Display-Update 1, 2, 5, 10 Aktualisierungen/Sekunde DISR Display-Anzeige 180° drehen Löschen des Min- und Maxwert Speichers Passworteingabe, 0000 = kein Passwort Passworteingabe Digit by Digit Eingabe einer 16-stelligen alphanumerischen Messstellennummer WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 52 FL1, SP2/FH2, RP2/FL2 DISU Wert 1/2/5/10 Aktualisierung/Sekunde DISR Yes / No Anzeige um 180° drehen Yes / No Rücksetzen HIGH, LOW Wert Passwort ohne Wert Messstellennummer ohne Legende: MBA = Messbereichsanfang Display-Modus MBE = Messbereichsende WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 53 Schließerkontakt (FNO): aktiv ■ Öffnerkontakt (FNC): inaktiv ■ Befindet sich der Systemdruck außerhalb des Fensters High (FH) und des Fensters Low (FL), schaltet der Ausgang nicht. Schließerkontakt (FNO): inaktiv ■ Abb.: Fensterfunktion Öffnerkontakt (FNC): aktiv ■ WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 54 Rückschaltpunkt (RP) abgefallen ist und mindestens Abb.: Verzögerungszeiten die eingestellte Verzögerungszeit (DR) auf bzw. unter dem Rückschaltpunkt (RP) bleibt. Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert sich der Schaltausgang nicht. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 55: Wertebereich

    (MBA) entspricht dem Wert 1.000 d und das Messbereichsende (MBE) dem Wert 9.000 d. Prozesswert Wertebereich 0 = aus, 1 = an 0 = aus, 1 = an 2 … 15 Messwert (Integer) 1.000 d = MBA 9.000 d = MBE WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 56: Zugriff Werkseinstellung

    Index Objekt Format Zugriff Wertebereich Werkseinstellung Bemerkung (dezimal) Name SP1 bzw. 16 Bit 1.040 … 9.000 9.000 Schaltpunkt/Fenster unsigned High Schaltausgang 1 RP1 bzw. 16 Bit 1.000 … 8.960 8.200 Rückschaltpunkt/Fenster unsigned Low Schaltausgang 1 WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 57: Zugriff Wertebereich

    4 = kg/cm² HIGH 16 Bit 0 … 10.000 Max. Wert Speicher unsigned 16 Bit 0 … 10.000 Min. Wert Speicher unsigned 16 Bit 0 … 50.000 (0 ... 50 s) Schaltverzögerungszeit unsigned Schaltpunkt 1 WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 58 6 = RP2/FL2 7 = Off 16 Bit unsigned R/W 0 … 9.999 Passworteingabe zum Einstellen der Parameter am Gerät. Passwort 0 = kein Passwort LOCK 8 Bit 0 = Unlocked Generelle Tastensperre Enumeration 1 = Locked WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 59: Index Objekt Wert Bemerkung (Dezimal) Name

    Messstoffreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt ■ und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. ■ Keine spitzen bzw. harten Gegenstände zur Reinigung verwenden, denn diese können ■ die Membrane des Prozessanschlusses beschädigen Hinweise zur Rücksendung des Gerätes siehe Kapitel 9.2 „Rücksendung“. WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 60: Störungen

    Ausfall Rücksprache mit Hersteller Abweichendes Nullpunktsignal Überlast-Druckgrenze überschritten Zulässige Überlast-Druckgrenze einhalten Signalspanne zu klein Mechanische Überlastung durch Über- Gerät austauschen; bei wiederholtem druck Ausfall Rücksprache mit Hersteller Signalspanne zu klein Hilfsenergie zu hoch/niedrig Hilfsenergie korrigieren WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 61: Demontage, Rücksendung Und Entsorgung

    Kontakt mit dem Hersteller aufnehmen. Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2 „Rücksendung“ beachten. 9. Demontage, Rücksendung und Entsorgung WARNUNG! Messstoffreste in ausgebauten Druckschaltern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. 9.1 Demontage Druckschalter nur im drucklosen Zustand demontieren! WIKA Betriebsanleitung Druckschalter Typ PSD-3x...

  • Seite 62: Rücksendung

    Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. Dem Gerät das Rücksendeformular ausgefüllt beifügen. Das Rücksendeformular befindet sich in der Rubrik 'Service' unter www.wika.de 9.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen.

  • Seite 63: Appendix 1: Ec Declaration Of Conformity For Model Psd-3X

    Anlage 1: EG-Konformitätserklärung Typ PSD-3x WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 64 WIKA Betriebsanleitung Druckschalter Typ PSD-3x...
  • Seite 65 Conception et fonction Transport, emballage et stockage Mise en service, exploitation Entretien et nettoyage Dysfonctionnements Démontage, retour et mise au rebut Annexe 1: Déclaration de conformité CE type PSD-3x Déclarations de conformité se trouvent sur www.wika.fr. WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 66: Généralités

    Sous réserve de modifications techniques. ■ Pour obtenir d'autres informations : ■ - Consulter notre site internet : www.wika.fr - Fiche technique correspondante : PE 81.67 - Conseiller applications : Tel. : (+33) 1 343084-84 E-Mail : info@wika.fr WIKA mode d'emploi pressostat type PSD-3x...
  • Seite 67 … met en exergue les conseils et recommandations utiles de même que les informations permettant d'assurer un fonctionnement efficace et normal. Abréviations Borne de courant positive Borne de courant négative Sortie analogique Point de seuils 1 Point de seuils 2 Communication avec IO-Link WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 68: Sécurité

    être immédiatement effectués par un collaborateur autorisé du service de WIKA. Aucune réclamation ne peut être recevable en cas d'utilisation non conforme à l'usage prévu. WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 69: Qualification Du Personnel

    être observées en plus de l'ensemble des règles générales. AVERTISSEMENT ! Les restes de fluides se trouvant dans les pressostats démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité suffisantes. WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 70: Etiquetage / Marquages De Sécurité

    L'instrument a été inspecté en accord avec les standards américains applicables et certifié par UL. En outre, les appareils avec ce marquage sont conformes aux normes canadiennes de sécurité applicables. CE, Communauté Européenne Les instruments avec ce marquage sont conformes aux directives européennes pertinentes. WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 71: Caractéristiques Techniques

    1) Pas disponible pour PSD-31. Limite de surpression 2 fois 3.2 Affichage LCD en 14 segments, rouge, 4 chiffres, taille des caractères 9 mm L'affichage peut être tourné électroniquement de 180° Actualisation (réglable): 100, 200, 500, 1.000 ms WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 72: Signaux De Sortie

    Fenêtre et hystérésis : librement réglable Courant de commutation sans IO-Link : maximum 250 mA ■ avec IO-Link : maximum 100 mA ■ Tension de commutation : Alimentation - 1 V Durée de stabilisation : ≤ 10 ms WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 73: Tension D'alimentation

    Affichage ≤ ±1,0 % de l'échelle ± 1 chiffre Erreur de température dans la plage de température nominale typique : ≤ ±1,0 % de l'échelle ■ maximale : ≤ ±2,5 % de l'échelle ■ WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 74: Conditions De Référence

    10 millions de cycles de chargement Indice de protection IP 65 et IP 67 L'indice de protection mentionné (selon IEC 60529) dépend de l'indice de protection du connecteur femelle auquel est raccordé le trans- metteur. WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 75: Raccordements Électriques

    Acier inox 316L ■ > 10 bar : Acier inox 13-8 PH ■ Parties non en contact avec le fluide Boîtier : Acier inox 304 Clavier: TPE-E Fenêtre d'affichage : PC Tête d'affichage : Mélange PC+ABS WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 76 Pour les numéros de type spéciaux, par exemple PSD-30000, prière de tenir compte des spécifications figurant sur le bon de livraison. Pour de plus amples spécifications, voir la fiche technique WIKA PE 81.67 et la documentation de commande. WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 77: Conception Et Fonction

    5.1 Transport Vérifier s'il existe des dégâts sur l'instrument liés au transport. Pour conception à membrane affleurante (type PSD-31), de plus contrôlez la membrane pour voir si elle est intacte. Communiquer immédiatement les dégâts constatés. WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 78: Mise En Service, Exploitation

    Vérifier la membrane pour voir s'il n'y a pas de dommages visibles, car c'est un compo- ■ sant important au niveau de la sécurité. Une fuite de liquide indique un dommage. ■ Outil requis : clé à fourche (clé d’une largeur de 27) WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 79: Raccordement Mécanique

    Pour les filetages coniques (par exemple filetage NPT) l’étanchéité sur le filetage se fait en utilisant en plus un matériau d’étanchéité comme par exemple la bande PTFE (selon EN 837-2). Pour obtenir plus d'informations sur le scellage, voir la fiche de données WIKA AC 09.08 ou sous www.wika.com.

  • Seite 80: Raccordement Électrique

    Procédez au réglage du point zéro pour des plages de mesure de pression absolue à ■ partir de 0 bar absolus (vide). Comme des références appropriées sont ici nécessaires, nous recommandons que ceci soit effectué seulement par le fabricant. WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 81: Modes De Fonctionnement

    ≠ 0000, on va vous demander un mot de passe. Si l'authentification est couronnée de succès, alors elle entre en mode programmation, sinon elle revient en mode affichage. Retour au mode d'affichage On presse les deux touches simultanément. WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 82 Valeur de paramètre haut (rapidement) Menu haut Valeur de paramètre haut (rapidement) Mode d'affichage ▶ Pression courte Affichage de l'unité Mode de programmation ▶ Pression courte Sélection du point de menu Confirmation de l'entrée WIKA mode d'emploi pressostat type PSD-3x...
  • Seite 83 Effacement de la mémoire des valeurs min et max Entrée du mot de passe, 0000 = aucun mot de passe Entrée du mot de passe chiffre par chiffre Entrée d'un numéro de point de mesure alphanumérique à 16 chiffres WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 84 Oui / Non Retour HIGH, LOW Valeur Mot de passe sans Valeur Numéro de point de mesure sans Légende : MBA = Démarrage de l'étendue de mesure Mode d'affichage MBE = Fin de l'étendue de mesure WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 85: Fonctions De Commutation

    Lorsque la pression du système se trouve en-dehors de Fenêtre High (FH) et Fenêtre Low (FL), la sortie ne commute pas. Contact normalement ouvert (FNO) : inactivé ■ Fig. : fonction de fenêtre Contact normalement fermé (FNC) : activé ■ WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 86 (RP) pour au moins la durée de temporisation préréglée (DR). Si la situation de commutation n'est plus présente après écoulement de la durée de temporisation, la sortie de commutation ne change pas. WIKA mode d'emploi pressostat type PSD-3x...
  • Seite 87 (MBE) correspond à une valeur de 9.000 d. Valeur process Plage de valeurs 0 = off, 1 = on 0 = off, 1 = on 2 … 15 Valeur mesurée (entier) 1.000 d = MBA 9.000 d = MBE WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 88 1.040 … 9.000 9.000 Point de seuils/voyant signés haute sortie de commu- tation 1 RP1 ou FL1 16 bits non 1.000 … 8.960 8.200 Point de reset/voyant signés basse sortie de commu- tation 1 WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 89: Réglage D'usine

    0 … 10.000 Mémoire de valeurs signés maximum 16 bits non 0 … 10.000 Mémoire minimum signés 16 bits non 0 … 50.000 (0 ... 50 s) Commuter temps de signés retard point de seuils 1 WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 90 0 … 9.999 Entrer le mot de passe pour signés régler les paramètres sur l'instrument. Mot de passe 0 = aucun mot de passe LOCK Énumération 0 = Déverrouillé Blocage général 8 bits 1 = Verrouillé WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 91: Entretien Et Nettoyage

    Prendre des mesures de sécurité suffisantes. ■ Ne pas utiliser d'objets pointus ou durs pour le nettoyage afin de ne pas endommager la ■ membrane du raccord process. Indications concernant le retour de l'appareil, voir chapitre 9.2 "Retour". WIKA mode d‘emploi pressostat type PSD-3x...

  • Seite 92: Dysfonctionnements

    Remplacer l'instrument ; s'il tombe en panne variation de pression surpression de manière répétée, contacter le fabricant Déviation du signal de point zéro Limite de surpression dépassée Respectez la limite de surpression admis- sible WIKA mode d'emploi pressostat type PSD-3x...

  • Seite 93: Cause Possible

    Les restes de fluides se trouvant dans les pressostats démontés peuvent mettre en danger les personnes, l'environnement ainsi que l'installation. Prendre des mesures de sécurité suffisantes. 9.1 Démontage Démonter le pressostat uniquement qu‘en état exempt de pression ! WIKA mode d‘emploi pressostat type PSD-3x...
  • Seite 94 Il faut absolument observer les consignes suivantes lors de l'expédition de l'instru- ment : Tous les instruments envoyés à WIKA doivent être exempts de toute substance dangereuse (acides, lixiviats, solutions, etc.). Pour retourner l'instrument, utiliser l'emballage original ou un emballage adapté pour le transport.
  • Seite 95 Diseño y función Transporte, embalaje y almacenamiento Puesta en servicio, funcionamiento Mantenimiento y limpieza Fallos Desmontaje, devolución y eliminación Anexo 1: Declaración CE de conformidad modelo PSD-3x Declaraciones de conformidad puede encontrar en www.wika.es. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 96: Información General

    Se aplican las condiciones generales de venta incluidas en la documentación de venta. ■ Modificaciones técnicas reservadas. ■ Para obtener más informaciones consultar: ■ - Página web: www.wika.es - Hoja técnica correspondiente: PE 81.67 - Servicio técnico: Tel.: (+34) 933 938-630 E-Mail: info@wika.es WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 97 ... marca consejos y recomendaciones útiles así como informaciones para una utilización eficaz y libre de fallos. Abreviaturas Borne de corriente positivo Borne de corriente negativo Salida analógica Punto de interrupción 1 Punto de interrupción 2 Comunicación con IO-Link WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 98: Seguridad

    Cumplir las especificaciones técnicas de este manual de instrucciones. Un manejo no apropiado o una utilización del instrumento no conforme a las especificaciones técnicas requiere la inmediata puesta fuera de servicio y la comprobación por parte de un técnico autorizado por WIKA. No se admite ninguna reclamación debido a un manejo no adecuado.

  • Seite 99: Cualificación Del Personal

    ¡ADVERTENCIA! Restos de medios en presotatos desmontados pueden significar riesgos para personas, medio ambiente e instalación. Tomar suficientes medidas de precaución. WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 100 UL. Los instrumentos con este marcado están conformes a las normas aplicables de Canadá relativas a la seguridad. CE, Communauté Européenne Los instrumentos con este marcaje cumplen las directivas europeas aplicables. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 101: Datos Técnicos

    Límite de presión de sobrecarga 2 veces 3.2 Visualización LCD de 14 segmentos, rojo, de 4 dígitos, altura de las cifras 9 mm La visualización puede girarse electrónicamente a 180° Actualización (ajustable): 100, 200, 500, 1.000 ms WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 102 Función ventana/ función histéresis: ajustable libremente Corriente de conmutación sin IO-Link: máximo 250 mA ■ con IO-Link: máximo 100 mA ■ Tensión de conmutación: Alimentación auxiliar - 1 V Tiempo de estabilización: ≤ 10 ms WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 103: Alimentación De Corriente

    Precisión de ajuste: ≤ ±0,5 % del span Indicación ≤ ±0,1 % del span +1 dígito Error de temperatura en el rango de temperatura nominal típico: ≤ ±1,0 % del span ■ máximo: ≤ ±2,5 % del span ■ WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 104: Condiciones De Referencia

    10 millones cambios de carga Tipo de protección IP 65 y IP 67 Los tipos de protección indicados (según IEC 60529) sólo son válidos en estado conectado con conectores según el modo de protección correspondiente. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 105: Conexiones Eléctricas

    Acero inoxidable 316L ■ > 10 bar: Acero inoxidable 13-8 PH ■ Piezas sin contacto con el medio Caja: Acero inoxidable 304 Teclado: TPE-E Cristal de la pantalla: PC Cabezal indicador: Combinación de PC+ABS WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 106 Conformidad RoHS Sí Observar las especificaciones en el albarán para números de tipos especiales, p. ej. PSD-30000. Para más datos técnicos véase la hoja técnica de WIKA PE 81.67 y la documentación de pedido. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 107: Diseño Y Función

    Comprobar si el instrumento presenta eventuales daños causados en el transporte. Para la versión con membrana aflorante (modelo PSD-31) controlar además si la membrana presenta daños visibles. Notificar daños obvios de forma inmediata. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 108: Puesta En Servicio, Funcionamiento

    Antes de la puesta en servicio controlar los siguientes puntos: Controlar visualmente si la membrana presenta daños. ■ Si el líquido se derrama es probable que la membrana esté dañada. ■ Herramienta necesaria: Llave de boca (ancho 27), destornillador WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 109 Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre complementario, como por ejemplo, cinta PTFE (EN 837-2). Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es. WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 110 Efectuar el ajuste del punto cero en rangos de medida de presión absoluta a 0 bar ■ absolutos (vacío). Dado que para ello se requieren las correspondientes referencias, recomendamos dejar esta tarea exclusivamente a cargo del fabricante. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 111: Modos De Servicio

    Tras la confirmación se accede al modo de programación; de otro modo, se regresa al modo de visualización. Regreso al modo de visualización Accionamiento simultáneo de ambas teclas. WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 112 Menú hacia arriba Parámetro hacia arriba (rápido) Modo de visualización ▶ Accionamiento breve Visualización de la unidad Modo de programación ▶ Accionamiento breve Selección de la opción del menú Confirmación de la introducción WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 113 Borrar la memoria de los valores mín./máx. Introducción de la contraseña, 0000 = sin contraseña Introducción de la contraseña dígito por dígito Introducción del número alfanumérico de 16 dígitos del punto de medición WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 114 Yes / No Reponer HIGH, LOW Valor Contraseña Valor Número del punto de medición Leyenda: MBA = Valor inicial del rango de medida Modo de pantalla MBE = Final del rango de medida WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 115 Si la presión del sistema se encuentra fuera de la ventana High (FH) y de la ventana Low (FL), la salida no conmuta. Contacto de trabajo (FNO): inactivo ■ Fig.: Función de ventana Contacto de ruptura (FNC): activo ■ WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 116 él por lo menos el tiempo de retardo (DR) ajustado. Si el evento de conmutación ya no está presente después de la finalización del tiempo de recuperación, el punto de interrupción no se modifica. WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 117 (MBA) corresponde al valor 1.000 d y el final del rango de medición (MBE) al valor 9.000 d. Valor de proceso Rango de valores 0 = des, 1 = con 0 = des, 1 = con 2 … 15 Valor medido (integral) 1.000 d = MBA 9.000 d = MBE WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 118 1.040 … 9.000 9.000 Punto de interrupción/ unsigned ventana High del punto de interrupción 1 RP1 o FL1 16 Bit 1.000 … 8.960 8.200 Punto de reconexión/ unsigned ventana Low del punto de interrupción 1 WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 119 Memoria valor máx 16 Bit unsigned R 0 … 10.000 Memoria valor mín 16 Bit unsigned R/W 0 … 50.000 (0 ... 50 s) Tiempo de recuperación de la conexión punto de interrupción 1 WIKA manual de instrucciones presostato modelo PSD-3x...
  • Seite 120 0 … 9999 Entrar la contraseña para ajustar los parámetros en el instrumento. Contraseña 0 = sin contraseña LOCK Enumeración 0 = Unlocked Cierre general de las teclas 8 bit 1 = Locked WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 121: Mantenimiento Y Limpieza

    No utilizar ningún objeto puntiagudo o duro para efectuar la limpieza, para evitar ■ cualquier daño de la membrana de la conexión al proceso. Véase el capítulo 9.2 "Devolución" para obtener más información acerca de la devolución del instrumento. WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 122: Fallos

    Insuficiente alcance de señal Sobrecarga mecánica por sobrepresión Sustituir el instrumento; consultar al fabri- cante si falla repetidas veces Insuficiente alcance de señal Corriente auxiliar demasiado alta/baja Corregir la corriente auxiliar WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 123: Desmontaje, Devolución Y Eliminación

    ¡ADVERTENCIA! Restos de medios en presotatos desmontados pueden significar riesgos para personas, medio ambiente e instalación. Tomar adecuadas medidas de precaución. 9.1 Desmontaje ¡Desmontar el presostato sólo si no está sometido a presión! WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 124: Eliminación De Residuos

    ¡ADVERTENCIA! Es imprescindible observar lo siguiente para el envío del instrumento: Todos los instrumentos enviados a WIKA deben estar libres de sustancias peligrosas (ácidos, lejías, soluciones, etc.). Utilizar el embalaje original o un embalaje adecuado para la devolución del instrumento.

  • Seite 125: Annexe 1: Déclaration De Conformité Ce Type Psd-3X

    Anexo 1: Declaración CE de conformidad modelo PSD-3x WIKA manual de instrucciones presostato modelo PSD-3x...

  • Seite 126: Wika Global

    Instrumentos WIKA, S.A. 20020 Arese (Milano) C/Josep Carner, 11-17 Tel. (+39) 02 9386-11 08205 Sabadell (Barcelona) Fax: (+39) 02 9386-174 Tel. (+34) 933 938630 E-mail: info@wika.it Fax: (+34) 933 938666 www.wika.it E-mail: info@wika.es www.wika.es WIKA operating instructions pressure switch models PSD-3x...
