Prüfpunkt
Ordnungsgemäße Verstiftung der Stangenköpfe der Verstellmotoren
Störungs- und Behinderungsfreiheit der Systemfunktionen (über
den gesamten Einstellbereich des Sitzsystems)
Übermäßige Geräuschentwicklung oder Schleifgeräusche
Befestigungsteile und Komponenten
Überprüfung der Befestigungsteile (zwischen Sitzsystem und Basis)
Überprüfung aller einstellbaren Komponenten (d. h. Seitengitter,
Rückneigungsmodul, Beinstützen, Fußplatten, Aufnahmen) auf
festen Sitz von Muttern und Schrauben
Kontrolle auf lose Teile oder Klappergeräusche (fester Sitz aller
Muttern und Schrauben)
Reibungslose und ungehinderte Funktion aller Drehpunkte, Stabilität
aller Drehpunkte (nicht zu fest anziehen)
Endschalter
Endschaltereinstellungen
Ansprechen der DLO-Funktionen
Drehgelenke, Gleitblöcke und -schienen
Gleitschienen sind frei von Schmutz/Staub/Abrieb
Leichtes Schmieren der Hauptdrehpunkte mit einem Universalöl
(siehe 3.4 Schmierung, Seite 9 )

3.4 Schmierung

Es empfiehlt sich, die Haupt-Drehpunkte regelmäßig
zu schmieren, um den dauerhaft reibungslosen Betrieb
des elektrischen Positionierungssystems sicherzustellen.
Sitzsysteme von Motion Concepts sind werkseitig
vorgeschmiert, jedoch trägt eine gelegentliche
Schmierung mit einem Universalöl dazu bei, das optimale
Leistungsvermögen des Sitzsystems zu erhalten.
Vermeiden Sie die Verwendung zäher Schmierfette
oder hochvisköser Schmiermittel, da diese zu
Schmutzablagerungen und in der Folge zu einer
Reduktion des allgemeinen Leistungsvermögens
führen können.
VORSICHT!
Verletzungsrisiko und Gefahr einer Beschädigung
des Rollstuhls
– Schalten Sie den Rollstuhl vor sämtlichen
Reinigungs- und Schmierarbeiten aus.
1588641-D
Anfänglich Monatlich
X
X
X
X X
X
X
X
X X
X X
X

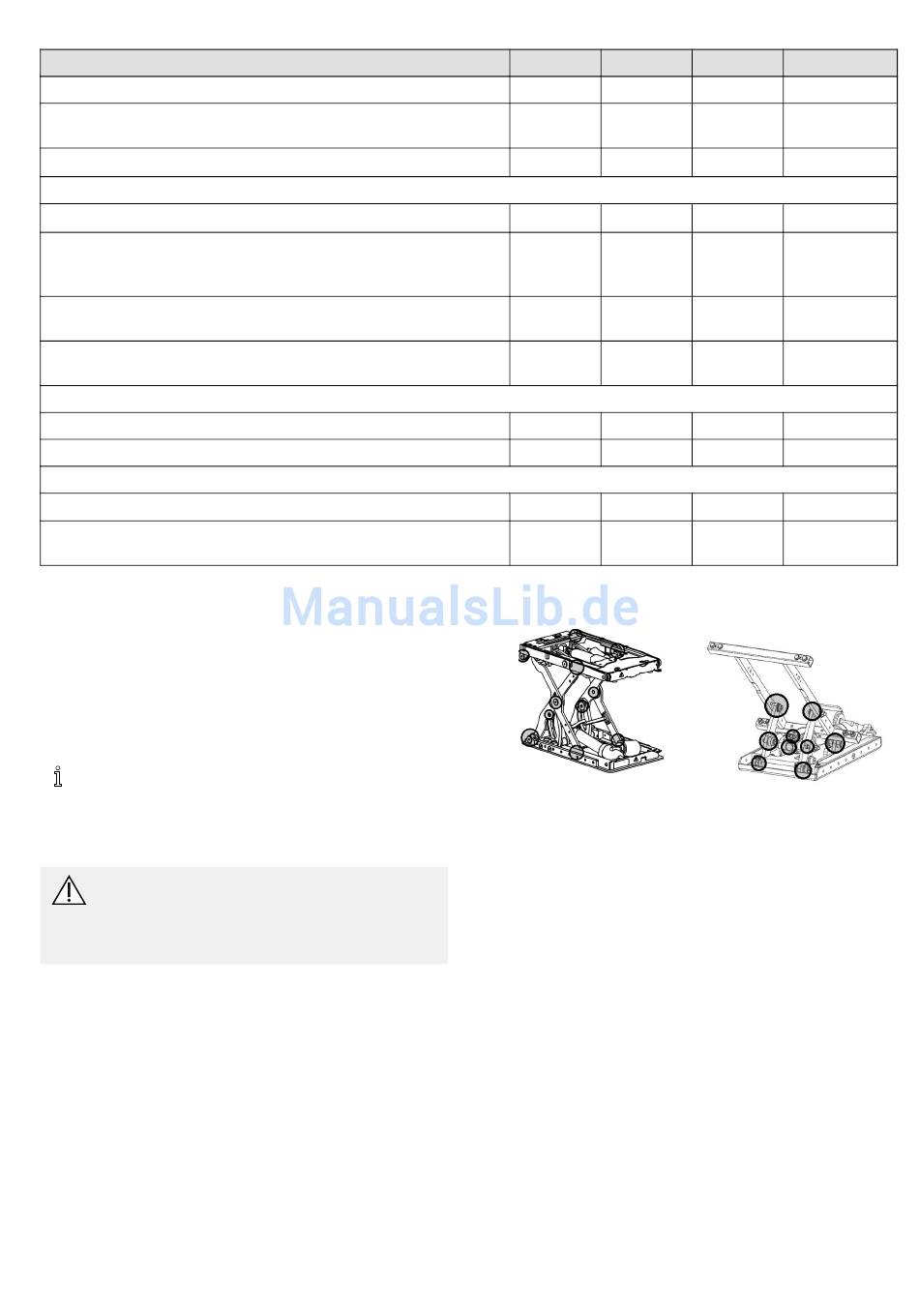

Schmierung der Drehpunkte
Fig. 3-1 Hubvorrichtung
1. Das Sitzsystem neigen/anheben.
2. Mit einem sauberen Lappen sämtliche Verunreinigungen
und Ablagerungen rund um die Drehpunkte und entlang
der Gleitschienen abwischen.
3. Die Hauptdrehpunkte (in den Abbildungen
gekennzeichnet) regelmäßig mit einem Universalöl
schmieren.
Service
Halbjährlich Regelmäßig
X
X
X
X
X
X
X
X
Fig. 3-2 Neigungsvorrichtung
9
