HINWEIS
Durch Einrasten der Aufnahme am Gehäuseboden in Arretierung auf der Befestigungsplatte
wird das Lüftungsgerätes während der Verschraubung vorübergehend in Position gehalten.
WARNUNG
Herabfallendes Lüftungsgerät.
Verletzung von Körperteilen und / oder Beschädigung von Gegenständen!
% Lüftungsgerät an Befestigungsplatte verschrauben.
ACHTUNG
Verschiebung der Wickelfalzrohre in der Wanddurchführung.
Leckluftstrom und / oder Eindringen von Kondensat in Isolierhülsen!
% Wickelfalzrohre durch Gegendrücken von außen # xieren.

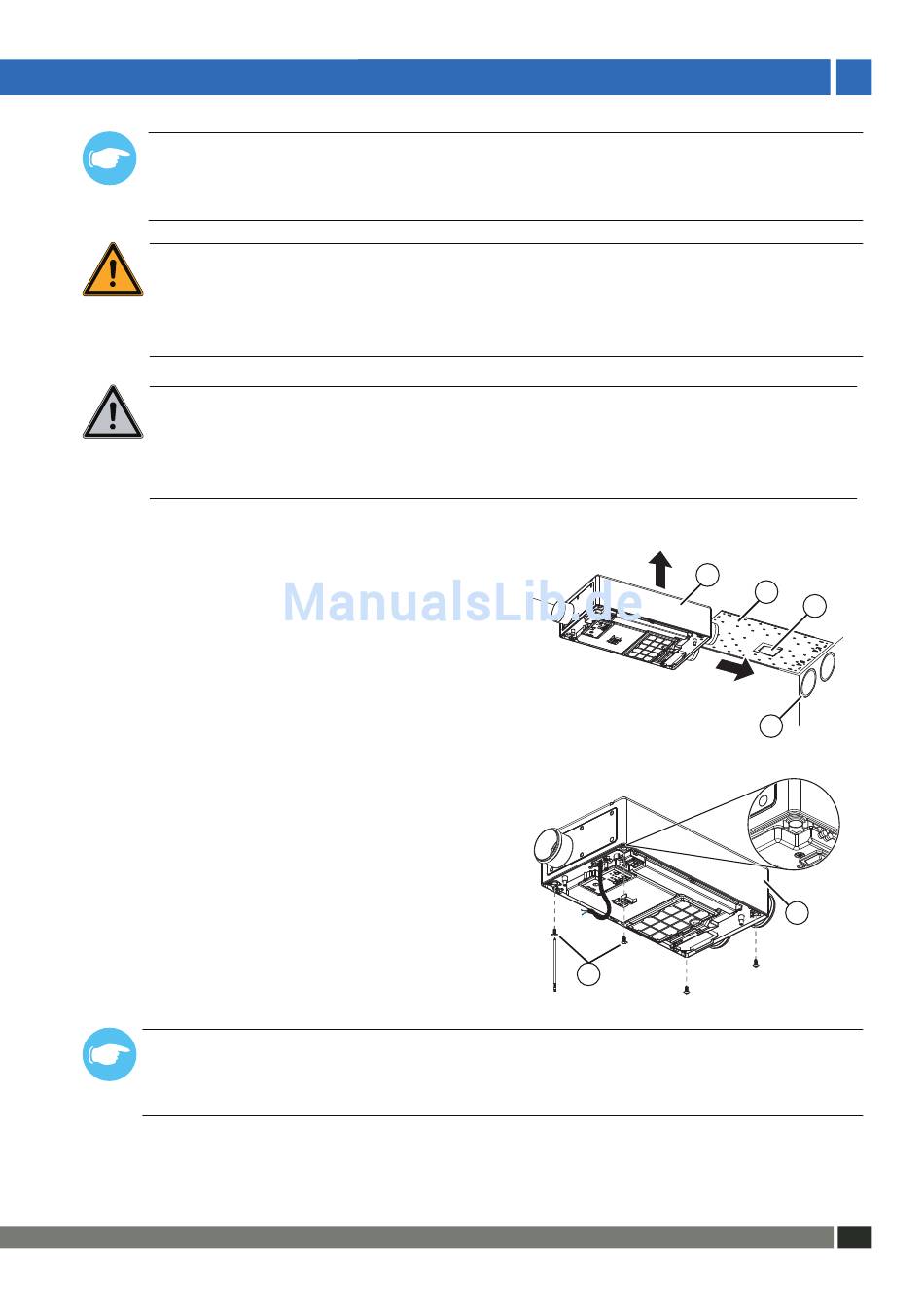

• Lüftungsgerät (23) gegen Befestigungs-
platte (24) drücken.
• Lüftungsgerät (23) in Richtung Wanddurch-
führung (26) schieben.
• Darauf achten, dass Arretierung (25) in der
entsprechenden Aufnahme am Gehäuse-
boden einrastet.
• Lüftungsgerät (27) mit vier Schrauben (28) an
Befestigungsplatte verschrauben.
HINWEIS
Zum Verschrauben des Lüftungsgerätes an der Befestigungsplatte beiliegenden 200 mm Lang-
Bit PH2 benutzen.
28
Lüftungssystem inVENTer PAX • Montage- und Bedienungsanleitung
E I NBAU UND MO NTAG E EINBAU UND MONTAGE
23
2 4
2 6
2 5
27
23
