Bedienteil

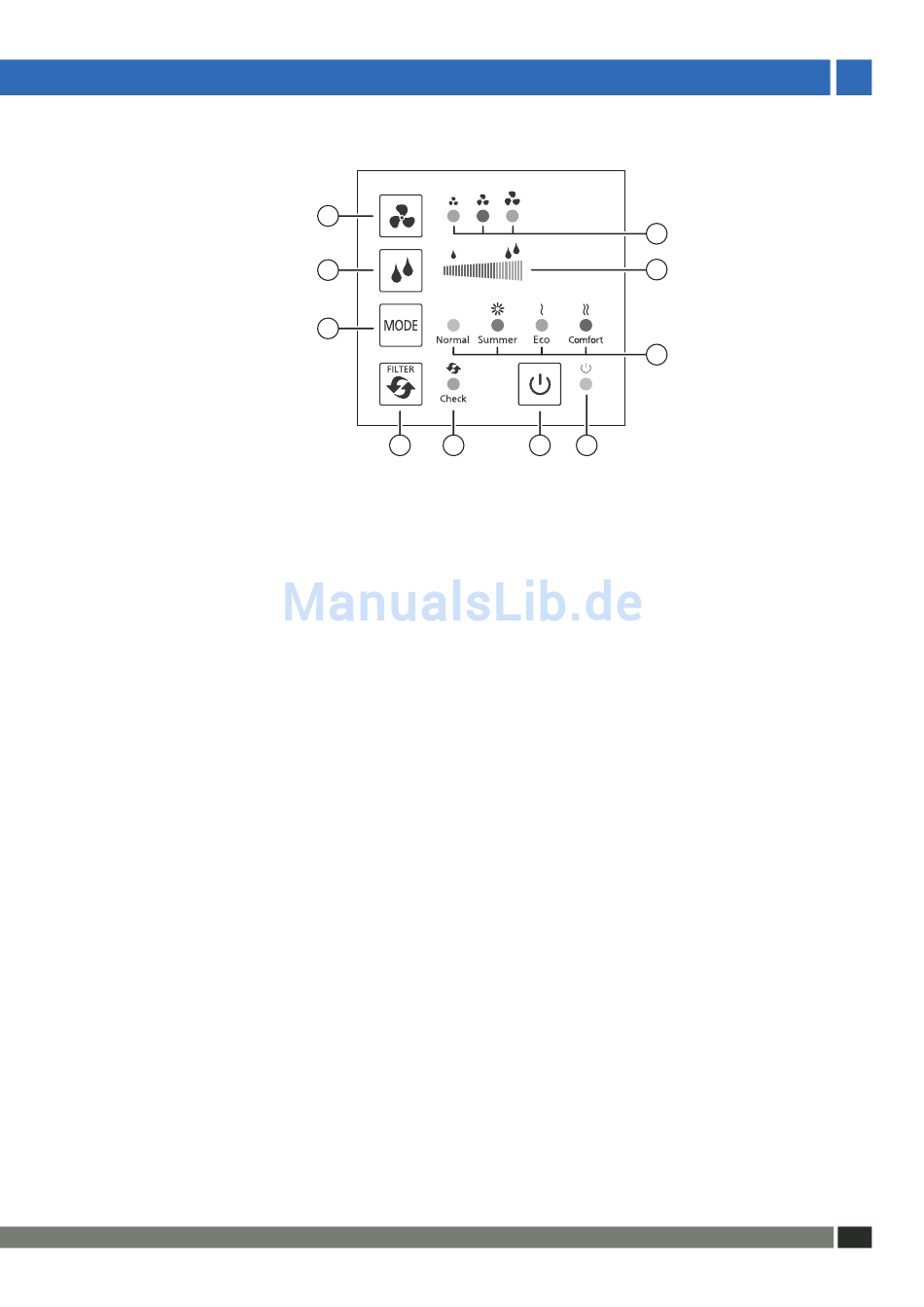

Abbildung 5: Vorderansicht Bedienteil
1 Leuchtdioden Luftvolumenstrom
2 Statusanzeige Entfeuchtung
3 Leuchtanzeige Betriebsart
4 Leuchtdiode Betrieb (grün)
5 Taste Start / Standby
Das Bedienteil ist ein elektronisches Bediengerät zur erweiterten Steuerung des Lüftungsgerätes
inVENTer PAX. Es ermöglicht die Steuerung des Lüftungsgerätes in vier Betriebsarten:
• Normal
• Summer
• Eco
• Comfort
Der Luftvolumenstrom wird durch wiederholtes Drücken der Taste Ventilator geändert. Der gewählte
Luftvolumenstrom wird durch Leuchten der zugehörigen Leuchtdioden für den Luftvolumenstrom
angezeigt:
• Niedriger Luftvolumenstrom: 30 m
• Mittlerer Luftvolumenstrom:
• Hoher Luftvolumenstrom:
Merkmale
• Steuerung des Lüftungsgerätes in 4 Betriebsarten.
• Einstellung des Luftvolumenstromes in 3 Stufen.
• Einstellung des Entfeuchtungsgrades in 9 Stufen (40 ... 80 % Raumluftfeuchte).
• Zurücksetzen der Leuchtanzeige Filterwechsel
• Ein- und Ausschalten des Lüftungsgerätes.
1 0
9
8
7 6
3
/h
3
52 m /h
3
78 m /h
Lüftungssystem inVENTer PAX • Montage- und Bedienungsanleitung
SY S T E MÜBE RS I CHT
1
2
3
4
5
6 Leuchtdiode Filterwechsel (orange)
7 Taste Filterwechsel (Reset)
8 Taste Betriebsart
9 Taste Entfeuchtung (9-stu! g)
10 Taste Ventilator (3-stu! g)
