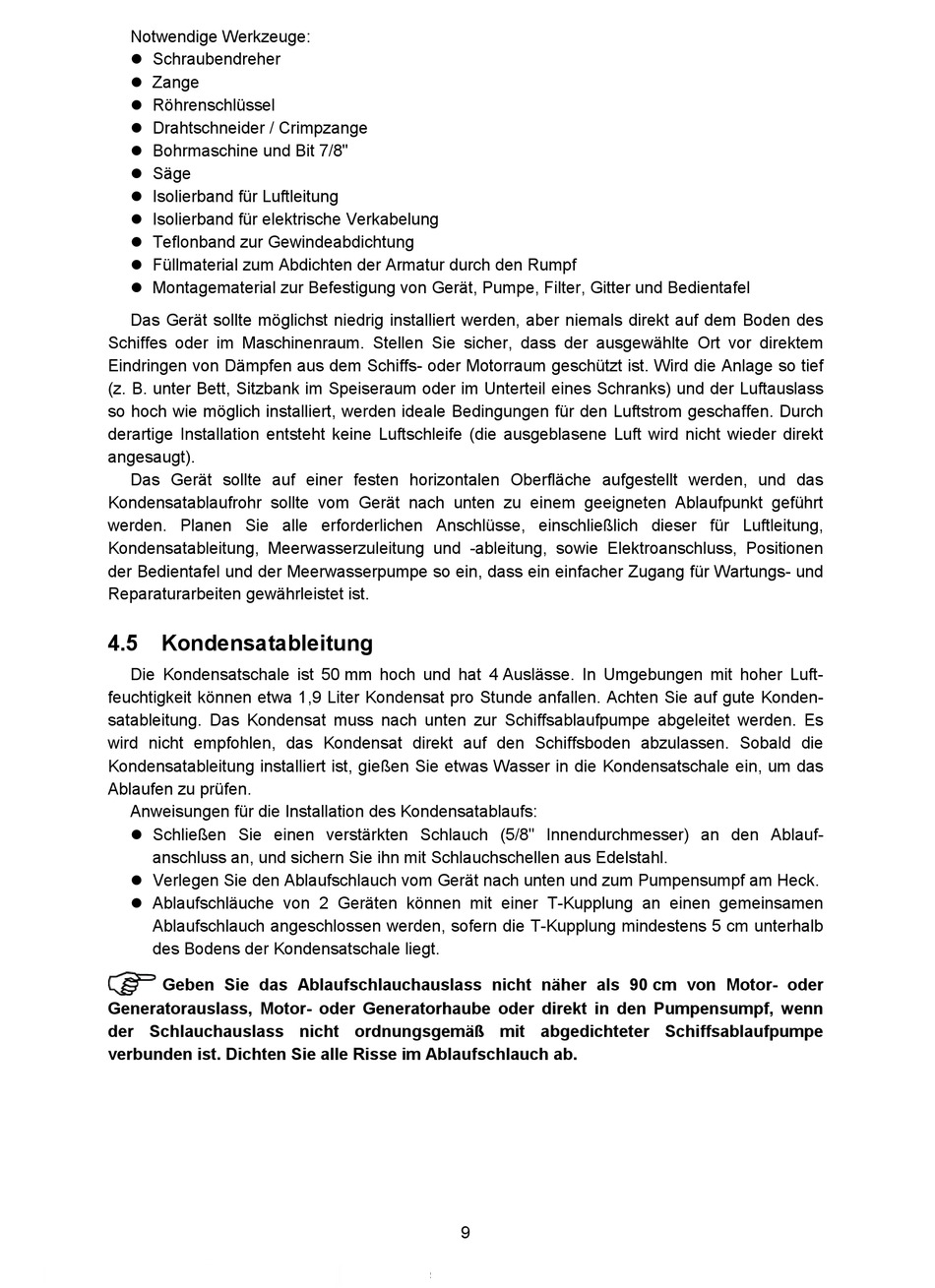

Notwendige Werkzeuge:
 Schraubendreher
 Zange
 Röhrenschlüssel
 Drahtschneider / Crimpzange
 Bohrmaschine und Bit 7/8"
 Säge
 Isolierband für Luftleitung
 Isolierband für elektrische Verkabelung
 Teflonband zur Gewindeabdichtung
 Füllmaterial zum Abdichten der Armatur durch den Rumpf
 Montagematerial zur Befestigung von Gerät, Pumpe, Filter, Gitter und Bedientafel
Das Gerät sollte möglichst niedrig installiert werden, aber niemals direkt auf dem Boden des
Schiffes oder im Maschinenraum. Stellen Sie sicher, dass der ausgewählte Ort vor direktem
Eindringen von Dämpfen aus dem Schiffs- oder Motorraum geschützt ist. Wird die Anlage so tief
(z. B. unter Bett, Sitzbank im Speiseraum oder im Unterteil eines Schranks) und der Luftauslass
so hoch wie möglich installiert, werden ideale Bedingungen für den Luftstrom geschaffen. Durch
derartige Installation entsteht keine Luftschleife (die ausgeblasene Luft wird nicht wieder direkt
angesaugt).
Das Gerät sollte auf einer festen horizontalen Oberfläche aufgestellt werden, und das
Kondensatablaufrohr sollte vom Gerät nach unten zu einem geeigneten Ablaufpunkt geführt
werden. Planen Sie alle erforderlichen Anschlüsse, einschließlich dieser für Luftleitung,
Kondensatableitung, Meerwasserzuleitung und -ableitung, sowie Elektroanschluss, Positionen
der Bedientafel und der Meerwasserpumpe so ein, dass ein einfacher Zugang für Wartungs- und
Reparaturarbeiten gewährleistet ist.

4.5 Kondensatableitung

Die Kondensatschale ist 50 mm hoch und hat 4 Auslässe. In Umgebungen mit hoher Luft-
feuchtigkeit können etwa 1,9 Liter Kondensat pro Stunde anfallen. Achten Sie auf gute Konden-
satableitung. Das Kondensat muss nach unten zur Schiffsablaufpumpe abgeleitet werden. Es
wird nicht empfohlen, das Kondensat direkt auf den Schiffsboden abzulassen. Sobald die
Kondensatableitung installiert ist, gießen Sie etwas Wasser in die Kondensatschale ein, um das
Ablaufen zu prüfen.
Anweisungen für die Installation des Kondensatablaufs:
 Schließen Sie einen verstärkten Schlauch (5/8" Innendurchmesser) an den Ablauf-
anschluss an, und sichern Sie ihn mit Schlauchschellen aus Edelstahl.
 Verlegen Sie den Ablaufschlauch vom Gerät nach unten und zum Pumpensumpf am Heck.
 Ablaufschläuche von 2 Geräten können mit einer T-Kupplung an einen gemeinsamen
Ablaufschlauch angeschlossen werden, sofern die T-Kupplung mindestens 5 cm unterhalb
des Bodens der Kondensatschale liegt.
Geben Sie das Ablaufschlauchauslass nicht näher als 90 cm von Motor- oder
Generatorauslass, Motor- oder Generatorhaube oder direkt in den Pumpensumpf, wenn
der Schlauchauslass nicht ordnungsgemäß mit abgedichteter Schiffsablaufpumpe
verbunden ist. Dichten Sie alle Risse im Ablaufschlauch ab.
