3.6

Umbildung des Rauchgasaufsatzes

•
2 Stck. Muttern M8 (1) lockern. Den unteren Teil des Rauchgasaufsatzes leicht vom hinteren Glied
abdrücken und in Richtung nach unten den Reinigungsdeckel des Rauchgasaufsatzes (4) und die
Isolierung (3) herausziehen. Den Deckel und die Isolierung ersetzen wir durch die zum Umbausatz
gelieferten Teile. Den Rauchgasaufsatz ziehen wir mit den Muttern M8 (1) wieder an.

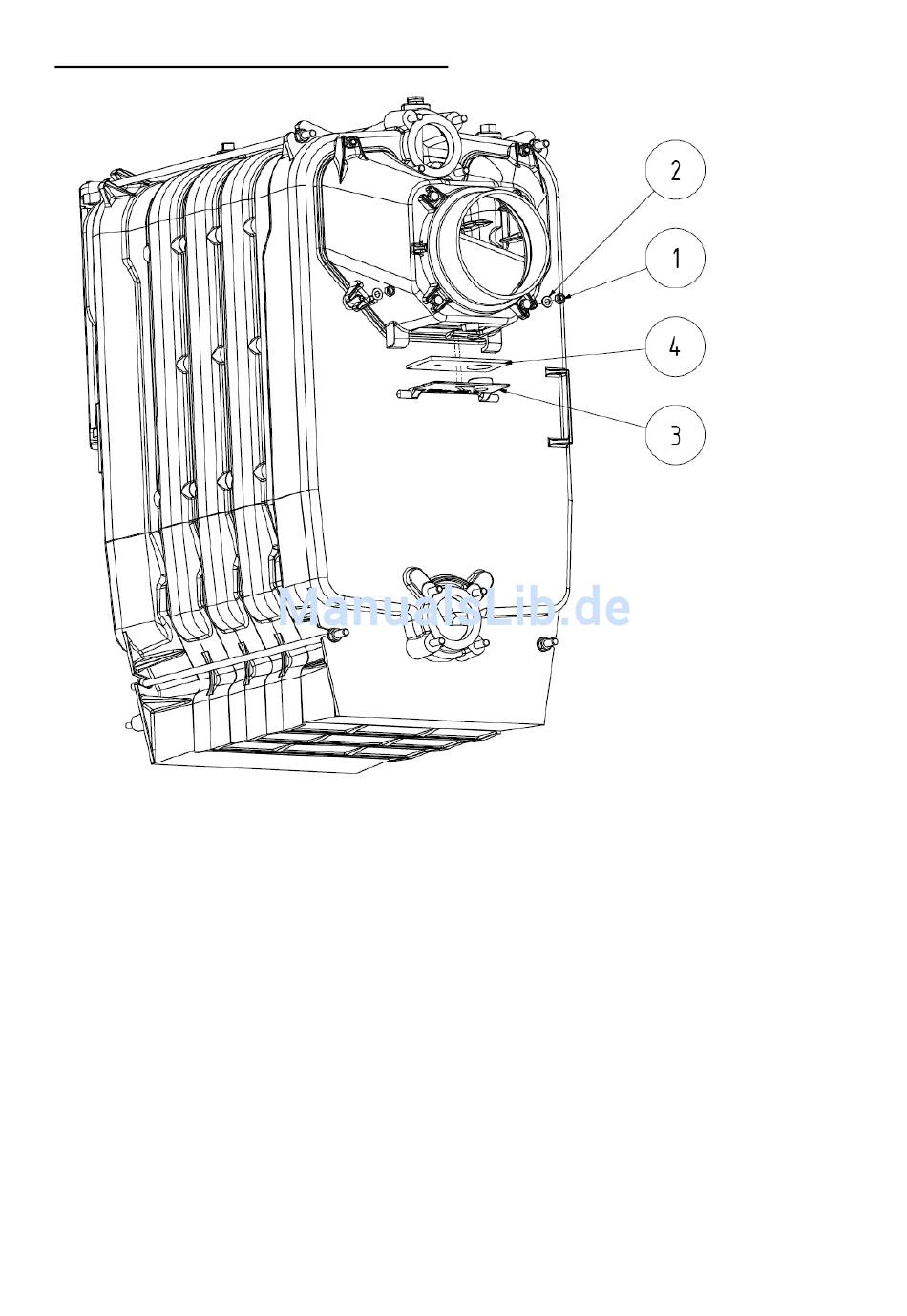

Bild Nr. 9 Austausch des Reinigungsdeckels
1
2
3
4
9
Mutter M8
Unterlage 8,4
Reinigungsdeckel des
Rauchgasaufsatzes
Isolierung des
Reinigungsdeckels
