MI 3242 MicroOhm 2A
6.2.3

Auto-Modus

Im automatischen Modus wird eine einzelne bidirektionale Messung durchgeführt.
Das Messgerät misst den Widerstand in beiden Richtungen (thermische EMF-
Beseitigung) und beginnt jedes Mal Einzelmessungen, wenn P1, P2, C1 und C2 an
den Prüfling angeschlossen werden. Das Hauptergebnis auf dem Display ist ein
Durchschnittswert der letzten bidirektionalen Messung (
Um eine neue Messung durchzuführen, öffnen Sie einfach den Kontakt zum Prüfling
und schließen Sie ihn wieder.

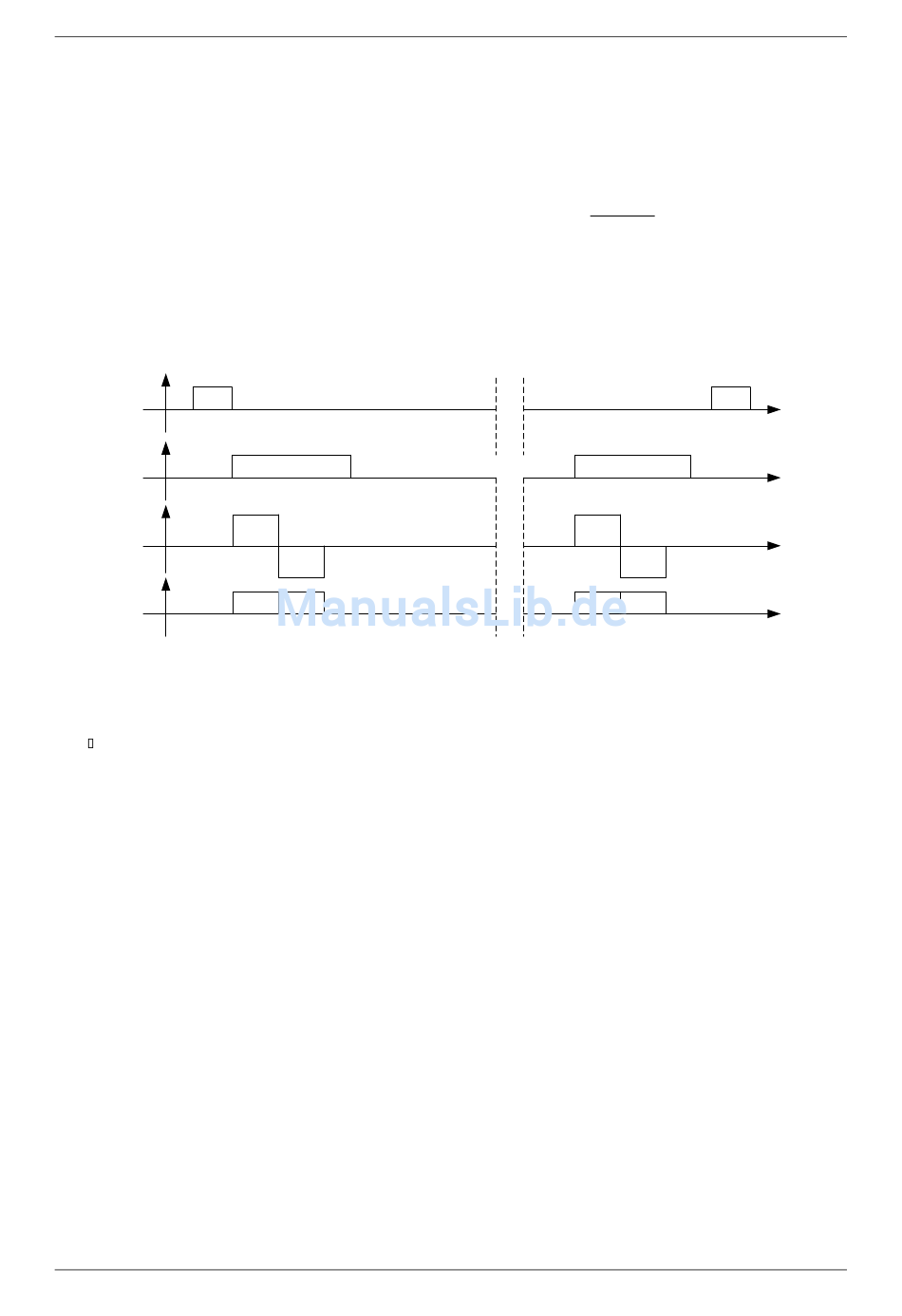

Automatische Messung – I/t-Diagramm
Test
Start
u
I
u
Anmerkung:
Der automatische Modus wird hauptsächlich für die Messungen von
Sammelschienen genutzt.
Hinweis zum thermischen EMF:
Eine Kontaktstelle zwischen zwei Metallen erzeugt eine Spannung in Relation zur
Temperaturdifferenz (Thermoelement). Der MicroOhm 2A beseitigt diese EMF-Wirkung
durch Messung des Widerstands in beiden Richtungen I+ und I-.
P1,P2,C1,C2 = OK
+I
-I
ADC ADC
Abbildung 6.7: Automatischer Modus
