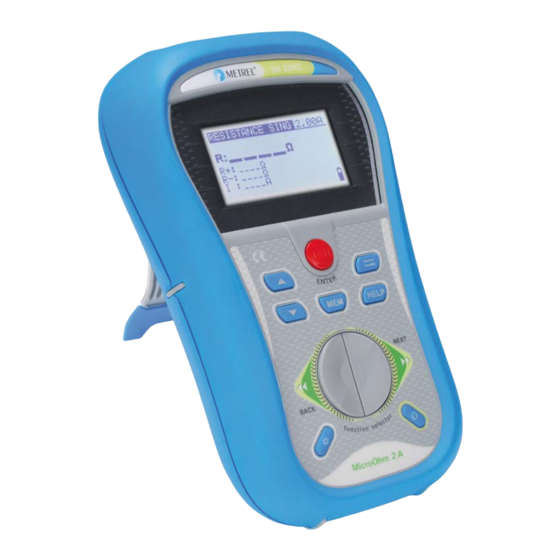

METREL MicroOhm 2A Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für METREL MicroOhm 2A
Inhaltszusammenfassung für METREL MicroOhm 2A

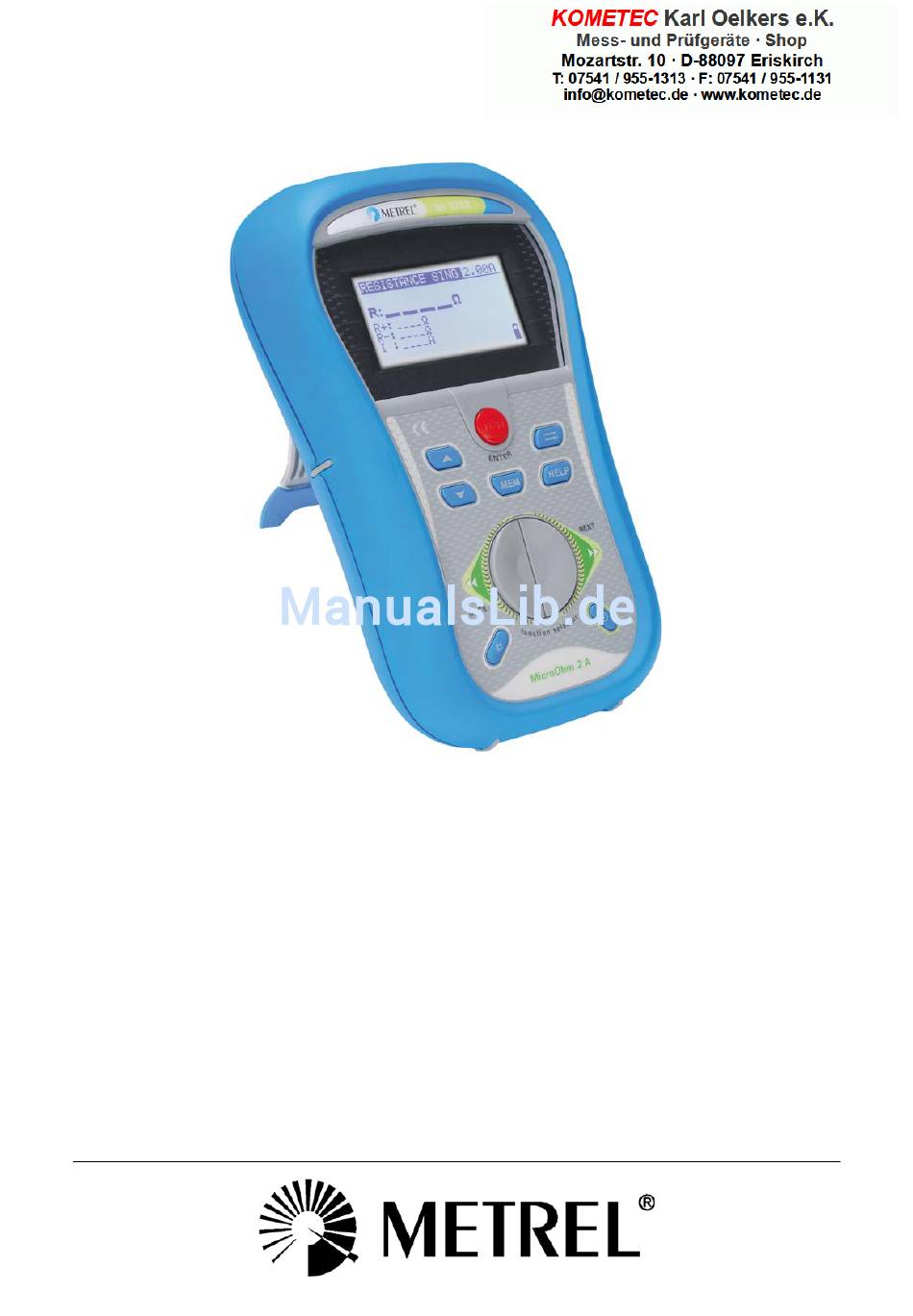

- Seite 1 MicroOhm 2A MI 3242 Bedienungsanleitung Version 1.0, Code-Nr. 20 752 140...
- Seite 2 Die Marke auf Ihrem Gerät stellt sicher, dass das Gerät die Anforderungen der EU (Europäische Union) hinsichtlich der Sicherheit und elektromagnetischen Verträglichkeit von Geräten erfüllt © 2012 METREL Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von METREL weder vervielfältigt noch in irgendeiner anderen Form genutzt werden.
-
Seite 3: Inhaltsverzeichnis
MI 3242 MicroOhm 2A Inhalt Allgemeine Beschreibung ..................5 Eigenschaften ....................5 Hinweise zur Sicherheit und zum Betrieb ............6 Warnungen und Hinweise ................6 Akkus und Ladegerät ..................8 2.2.1 Neue oder längere Zeit nicht verwendete Akkus ........... 9 Verwendete Normen .................. - Seite 4 MI 3242 MicroOhm 2A Inhalt Wartung ....................... 37 Reinigung ....................... 37 Periodische Kalibrierung ................37 Service ......................37 Technische Daten .................... 38 10.1 Widerstandsmessung ..................38 10.2 Messparameter ....................39 10.3 Spannung und Frequenz ................39 10.3.1 Spannung......................39 10.3.2 Frequenz .......................
-
Seite 5: Allgemeine Beschreibung
MI 3242 MicroOhm 2A Allgemeine Beschreibung 1 Allgemeine Beschreibung 1.1 Eigenschaften Der MI 3242 MicroOhm 2A ist ein tragbares, leichtes (< 1,5 kg) bidirektionales Widerstandsmessgerät für geringe Widerstände, das mithilfe der Vierleitermethode geringe Widerstände von folgenden Bauteilen misst: Schaltern Relais... -
Seite 6: Hinweise Zur Sicherheit Und Zum Betrieb
2.1 Warnungen und Hinweise Um ein Höchstmaß an Bedienersicherheit der Anlage während der Prüfungen und Messungen zu garantieren, empfiehlt Metrel das Messgerät MicroOhm 2A nur in gutem und unbeschädigtem Zustand zu verwenden. Bei der Verwendung des Geräts sind die folgenden allgemeinen Warnhinweise zu beachten: Das Symbol am Messgerät bedeutet: »Lesen Sie die... - Seite 7 MI 3242 MicroOhm 2A Hinweise zur Sicherheit und zum Betrieb Warnungen im Zusammenhang mit den Messfunktionen: Widerstands-, Spannungs- und Frequenzmessungen Die Messung des Widerstands darf nur an unbestromten Betriebsmitteln durchgeführt werden! Berühren Sie den Prüfling keinesfalls während der Messung, bevor er nicht vollständig entladen ist! Es besteht Gefahr vor elektrischen Schlägen!
-
Seite 8: Akkus Und Ladegerät
Falls das Messgerät über einen längeren Zeitraum nicht verwendet wird, sind alle Akkus aus dem Batteriefach zu entnehmen. Es dürfen nur Alkali-Batterien bzw. wiederaufladbare Ni-MH-Batterien der Größe AA verwendet werden. Metrel empfiehlt die Verwendung von Akkus mit einer Leistung von mindestens 2100 mAh. -
Seite 9: Neue Oder Längere Zeit Nicht Verwendete Akkus
Prozesse auftreten. Ni- MH- und Ni- Cd- Zellen können diesen Effekten betroffen sein (auch bekannt unter dem Begriff Memory-Effekt). Infolgedessen kann die Betriebszeit des Geräts bei den ersten Lade-/ Entlade-Zyklen wesentlich verkürzt sein. Für diesen Fall empfiehlt Metrel folgendes Vorgehen, um die Akkulaufzeit zu verbessern: Vorgehen Hinweise Die Akkus vollständig laden. -
Seite 10: Verwendete Normen
MI 3242 MicroOhm 2A Hinweise zur Sicherheit und zum Betrieb 2.3 Verwendete Normen Die Messgeräte MicroOhm 2A wurden in Übereinstimmung mit den folgenden Bestimmungen hergestellt: Elektromagnetische Verträglichkeit (EMV) EN 61326 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV- Anforderungen Klasse A... -
Seite 11: Beschreibung Des Geräts
MI 3242 MicroOhm 2A Beschreibung des Geräts 3 Beschreibung des Geräts 3.1 Bedienoberfläche Die Bedienoberfläche wird in der Abbildung 3.1 dargestellt. Abbildung 3.1: Bedienoberfläche Legende: Matrix-Display mit 128 x 64 Bildpunkten und Hintergrundbeleuchtung. TEST Beginnen der Prüfung / Bestätigen der gewählten Option Ausgewählten Parameter ändern. -
Seite 12: Anschlussplatte
MI 3242 MicroOhm 2A Beschreibung des Geräts 3.2 Anschlussplatte Abbildung 3.2: Anschlussplatte Legende: 1 Prüfstecker Messeingänge/-ausgänge 2 Schutzabdeckung 3 Ladebuchse Zum Anschluss an ein externes Ladegerät 4 USB-Anschluss Kommunikation mit PC-USB-Port (1.1) Kommunikation mit Drucker 5 PS/2-Stecker Kommunikation mit PC-RS-232-Port Warnungen! Die maximal zulässige Spannung zwischen allen Prüfanschlüssen und... -
Seite 13: Rückseite
MI 3242 MicroOhm 2A Beschreibung des Geräts 3.3 Rückseite Abbildung 3.3: Rückseite Legende: Einsatz für Seitengurt Batteriefachabdeckung Befestigungsschraube des Batteriefachdeckels Infoschild an der Rückseite Halter zur schrägen Aufstellung des Geräts Abbildung 3.4: Batteriefach Legende: Akkus/Batterien Größe AA, Alkali / wiederaufladbar NiMH... -
Seite 14: Zubehör
Zubehörteile können auf Anfrage geliefert werden. Siehe dazu die beigefügte Liste mit Standardkonfiguration und Optionen bzw. setzen Sie sich mit Ihrem Vertriebspartner in Verbindung oder rufen Sie die METREL-Homepage auf: http://www.metrel.si. Abbildung 3.5: Standardsatz des Instruments Messgerät MI 3242 MicroOhm 2A Prüfleitung, 2,5 m, 1 Stk. -
Seite 15: Anzeige
MI 3242 MicroOhm 2A Beschreibung des Geräts 3.5 Anzeige Funktionsname Ergebnisfeld Prüfparameterfeld Abbildung 3.6: Meldungsfeld Typische Funktionsanzeige Batterie- und Zeitanzeige 3.5.1 Batterie- und Uhrzeitanzeige Die Anzeige zeigt den Ladezustand von Akku/Batterie an und ob das externe Ladegerät angeschlossen ist. Batteriekapazitätsanzeige. -
Seite 16: Hilfebildschirme
MI 3242 MicroOhm 2A Beschreibung des Geräts Die Anschlüsse P1, P2, C1 oder C2 sind nicht an das Messgerät angeschlossen oder der Widerstand ist zu hoch. Prüfstrom zu gering (Prüfstrom außerhalb der definierten Grenzwerte Iset -10%). Messergebnis innerhalb der definierten Grenzwerte. -
Seite 17: Hintergrundbeleuchtung Und Kontrast Einstellen
MI 3242 MicroOhm 2A Beschreibung des Geräts 3.5.4 Hintergrundbeleuchtung und Kontrast einstellen ☼ Mit der Taste BACKLIGHT ( ) können die Hintergrundbeleuchtung und der Kontrast angepasst werden. Klicken Stufen der Hintergrundbeleuchtung umschalten. Arretiert die hohe Helligkeitsstufe der Hintergrundbeleuchtung, 1 s lang gedrückt bis das Gerät ausgeschaltet oder die Taste erneut gedrückt... -
Seite 18: Betrieb Des Geräts
MI 3242 MicroOhm 2A Betrieb des Geräts 4 Betrieb des Geräts Funktionsauswahl Nutzen Sie zur Auswahl der Prüffunktionen die FUNKTIONSWAHL. Tasten: Wählen Sie die Prüf-/Messfunktion aus. <RESISTANCE> Widerstandsmessung. FUNKTIONSWAHL <VOLTAGE TRMS> Spannungs- und Frequenzmessung. <SETTINGS> Allgemeine Einstellungen des Messgeräts. AUF / AB Wählt die Unterfunktion in der ausgewählten Messfunktion aus. -
Seite 19: Einstellungen
MI 3242 MicroOhm 2A Einstellungen 5 Einstellungen Im Menü Einstellungen können die Einstellungen für das Gerät betrachtet oder eingestellt werden. Abbildung 5.1: Einstellungen Tasten: AUF / AB Die Einstellung, die vorgenommen oder betrachtet werden soll, wählen: <SELECT LANGUAGE> Anzeigesprache des Messgeräts;... -
Seite 20: Werkseinstellungen
MI 3242 MicroOhm 2A Menü Einstellungen Werkseinstellungen In diesem Menü können die folgenden Parameter auf die ursprünglichen Werte zurückgesetzt werden: Alle Messparameter; LCD-Einstellungen; Sprache; Abbildung 5.3: Werkseinstellungen Tasten: Wählt JA oder NEIN aus Bestätigt die Auswahl. Das Messgerät wird mit den Standardeinstellungen neugestartet TEST (bei Auswahl JA). -
Seite 21: Speicher
MI 3242 MicroOhm 2A Menü Einstellungen Tasten im Bildschirm zur Änderung der Grenzwerte: AUF / AB Ändert den ausgewählten Grenzwert. Speichert die Auswahl und kehrt zum Menü Grenzwert- Einstellungen zurück. FUNKTIONSWAHL Kehrt ohne Änderungen zum Hauptmenü zurück. Anmerkung: Die Einstellungen werden nicht gespeichert, wenn der obere Grenzwert geringer ist als der untere Grenzwert. -
Seite 22: Instrumenteninformation
MI 3242 MicroOhm 2A Menü Einstellungen 5.6 Instrumenteninformation In diesem Menü werden die folgenden Gerätedaten angezeigt: Instrumenttyp; Modellnummer; Firmware- und Hardware-Version; Seriennummer; Datum der Kalibrierung. Abbildung 5.8: Instrumenteninformation Tasten: FUNKTIONSWAHL / Kehrt zum Hauptmenü zurück. TEST... -
Seite 23: Messungen
MI 3242 MicroOhm 2A Messungen 6 Messungen 6.1 Vierleitermethode Wenn Widerstände von <20 Ω gemessen werden, wird empfohlen die Vierleitermethode anzuwenden (Abbildung 6.1), eine hohe Genauigkeit sicherzustellen. Bei der Verwendung dieser Messmethode fließt der Widerstand der Prüfleitung nicht in die Messung mit ein. Ein Kalibrieren und Ausgleichen der Leitung ist somit nicht erforderlich. -
Seite 24: Widerstandsmessung
MI 3242 MicroOhm 2A Messungen 6.2 Widerstandsmessung Die Prüfung kann vom Fenster Widerstand aus gestartet werden. Vor einer Prüfung können die Parameter (Modus und Strom) geändert werden. Abbildung 6.2: Menü Widerstand Prüfparameter für die Widerstandsmessung Modus Unterfunktion [Einzelmessung, Fortlaufend, Automatisch, Induktiv] Strom Prüfstrom [2 A, 100 mA, 10 mA]... -
Seite 25: Einzelmodus
MI 3242 MicroOhm 2A Messungen Abbildung 6.4: Beispiele für Ergebnisse von Widerstandsmessungen Anmerkung: Beachten Sie die angezeigten Warnungen, wenn Sie die Messung beginnen! 6.2.1 Einzelmodus Einzelmodus wird eine einzelne bidirektionale Messung durchgeführt. Das Messgerät misst den Widerstand in beiden Richtungen (thermische EMF- Beseitigung). -
Seite 26: Fortlaufender Modus
MI 3242 MicroOhm 2A Messungen 6.2.2 Fortlaufender Modus Im fortlaufenden Modus werden fortlaufend bidirektionale Messungen durchgeführt. Das Messgerät misst den Widerstand in beiden Richtungen (thermische EMF- Beseitigung) und wiederholt die Messungen solange, bis die Taste TEST gedrückt wird. Das Hauptergebnis auf dem Display ist ein Durchschnittswert der letzten bidirektionalen −... -
Seite 27: Auto-Modus
Der automatische Modus wird hauptsächlich für die Messungen von Sammelschienen genutzt. Hinweis zum thermischen EMF: Eine Kontaktstelle zwischen zwei Metallen erzeugt eine Spannung in Relation zur Temperaturdifferenz (Thermoelement). Der MicroOhm 2A beseitigt diese EMF-Wirkung durch Messung des Widerstands in beiden Richtungen I+ und I-. -
Seite 28: Induktiver Modus
MI 3242 MicroOhm 2A Messungen 6.2.4 Induktiver Modus Im induktiven Modus wird eine einzelne, unidirektionale Messung durchgeführt. Sie ist für die Widerstandsmessung an induktiven Geräten gedacht. Je nach Größe des induktiven Bauteils kann die Messdauer sehr kurz (bei kleinen Bauteilen) oder sehr lang (bei großen Bauteilen) sein. -
Seite 29: Spannung (Effektivwert)
MI 3242 MicroOhm 2A Messungen 6.3 Spannung (Effektivwert) Diese Funktion ist eine einfache Funktion, die die Spannung und die Frequenz fortwährend zwischen C1, P1 – C2, P2-Stecker misst. Die in der Funktion Spannung (Effektivwert) gemessenen Spannungs- und Frequenzwerte können gespeichert werden. -
Seite 30: Datenmanagement
MI 3242 MicroOhm 2A Datenmanagement 7 Datenmanagement 7.1 Speicherorganisation Die Messergebnisse können zusammen mit allen wichtigen Parametern im Messgerät gespeichert werden. Nach Abschluss der Messung können die Ergebnisse im Flashspeicher Messgeräts zusammen allen Nebenergebnissen Funktionsparametern gespeichert werden. 7.2 Datenstruktur Der Speicher des Messgeräts ist in drei Ebenen gegliedert, die alle über 199 Speicherplätze verfügen. -
Seite 31: Speichern Von Prüfergebnissen
MI 3242 MicroOhm 2A Datenmanagement 7.3 Speichern von Prüfergebnissen Nach Abschluss einer Prüfung können die Ergebnisse und Parameter gespeichert werden (Anzeige des Icons im Infofeld). Durch Drücken der Taste MEM kann der Benutzer die Ergebnisse speichern. Abbildung 7.2: Menü Prüfung speichern Speicher zur Ablage von Ergebnissen bereit. -
Seite 32: Abrufen Von Prüfergebnissen
MI 3242 MicroOhm 2A Datenmanagement 7.4 Abrufen von Prüfergebnissen Drücken Sie die Taste MEM im Hauptfunktionsmenü, wenn noch kein Ergebnis zum Speichern vorliegt oder wählen Sie MEMORY im Menü Einstellungen. Abbildung 7.3: Abbildung 7.4: Menü Abrufen - Strukturfeld ausgewählt Menü Abrufen - Messfeld ausgewählt Tasten im Menü... -
Seite 33: Löschen Der Gespeicherten Daten
MI 3242 MicroOhm 2A Datenmanagement 7.5 Löschen der gespeicherten Daten 7.5.1 Löschen des gesamten Speicherinhalts Wählen Sie CLEAR ALL MEMORY im Menü MEMORY. Es erscheint ein Warnhinweis. Abbildung 7.6: Speicher löschen Tasten im Menü Gesamten Speicher löschen: Wählt JA oder NEIN aus. -
Seite 34: Löschen Von Messergebnissen An Ausgewählten Speicherplätzen
MI 3242 MicroOhm 2A Datenmanagement 7.5.2 Löschen von Messergebnissen an ausgewählten Speicherplätzen Wählen Sie DELETE RESULTS im Menü MEMORY. Abbildung 7.8: Menü Messergebnisse löschen (Strukturfeld ausgewählt) Tasten im Menü Messergebnisse löschen (Strukturfeld ausgewählt): Wählt den Speicherplatz (Objekt / Loc1 / Loc2). - Seite 35 MI 3242 MicroOhm 2A Datenmanagement Tasten im Menü Messergebnisse löschen (Messfeld ausgewählt): AUF / AB Wählt die Messung aus. TEST Öffnet ein Dialogfenster zur Bestätigung, dass die ausgewählte Messung gelöscht werden soll. Kehrt zum Strukturfeld zurück. FUNKTIONSWAHL Kehrt ohne Änderungen zum Hauptmenü zurück.
-
Seite 36: Anschlüsse
MI 3242 MicroOhm 2A Kommunikation 8 Anschlüsse Das Instrument kann mithilfe der PC-Software HVLink PRO kommunizieren. Folgende Möglichkeiten bieten sich: Gespeicherte Ergebnisse können auf einen PC geladen und gespeichert werden. Ein spezielles Programm auf Ihrem PC identifiziert das Messgerät automatisch und ermöglicht eine Datenübertragung zwischen Messgerät und PC. -
Seite 37: Wartung
MI 3242 MicroOhm 2A Wartung 9 Wartung Nicht autorisiertem Personal ist es nicht gestattet, das Messgerät MicroOhm 2A zu öffnen. Es gibt außer dem Akku keinerlei Komponenten, die vom Benutzer ausgetauscht werden können. Warnung: Trennen Öffnen Batteriefachdeckels das angeschlossene Zubehör und schalten Sie das Gerät aus! 9.1 Reinigung... -
Seite 38: Technische Daten
MI 3242 MicroOhm 2A Technische Spezifikation Technische Daten 10.1 Widerstandsmessung Prüfstrom Widerstandsbereich Auflösung Genauigkeit 0.000 … 9,999 mΩ 1 µΩ 10,00 … 99,99 mΩ 10 µΩ 2A1105 100,0 … 999,9 mΩ 100 µΩ 0,00 … 99,99 mΩ 10 µΩ 100,0 … 999,9 mΩ... -
Seite 39: Messparameter
MI 3242 MicroOhm 2A Technische Spezifikation 10.2 Messparameter Prüfstrom: 100 mA 10 mA Maximaler Ausgangsstrom: 0,2 W 20 mW Ausgangsspannung: max. 1 μΩ … 199,9 Ω Grenzwerte: Tabelle 10.2: Messparameter 10.3 Spannung und Frequenz 10.3.1 Spannung Messbereich (V) Auflösung (V) Genauigkeit 0,0 ÷... -
Seite 40: Allgemeine Daten
MI 3242 MicroOhm 2A Technische Spezifikation 10.4 Allgemeine Daten Versorgungsspannung ......9 V (6×1,5 V Batterie oder Akku, Typ AA) Ruhezustand ........> 25 h Messungen........> 800 Messungen bei 500 mΩ Last @ 2 A Strom und 15 s Messdauer. Ladebuchse, Eingangsspannung ..12 V ± 10% Ladebuchse, Eingangsstrom .....400 mA max.
