Montage
Markise mit Kasten, Innenbedienung
für Braas- und Delta-Wohndachfenster
Typ Atelier

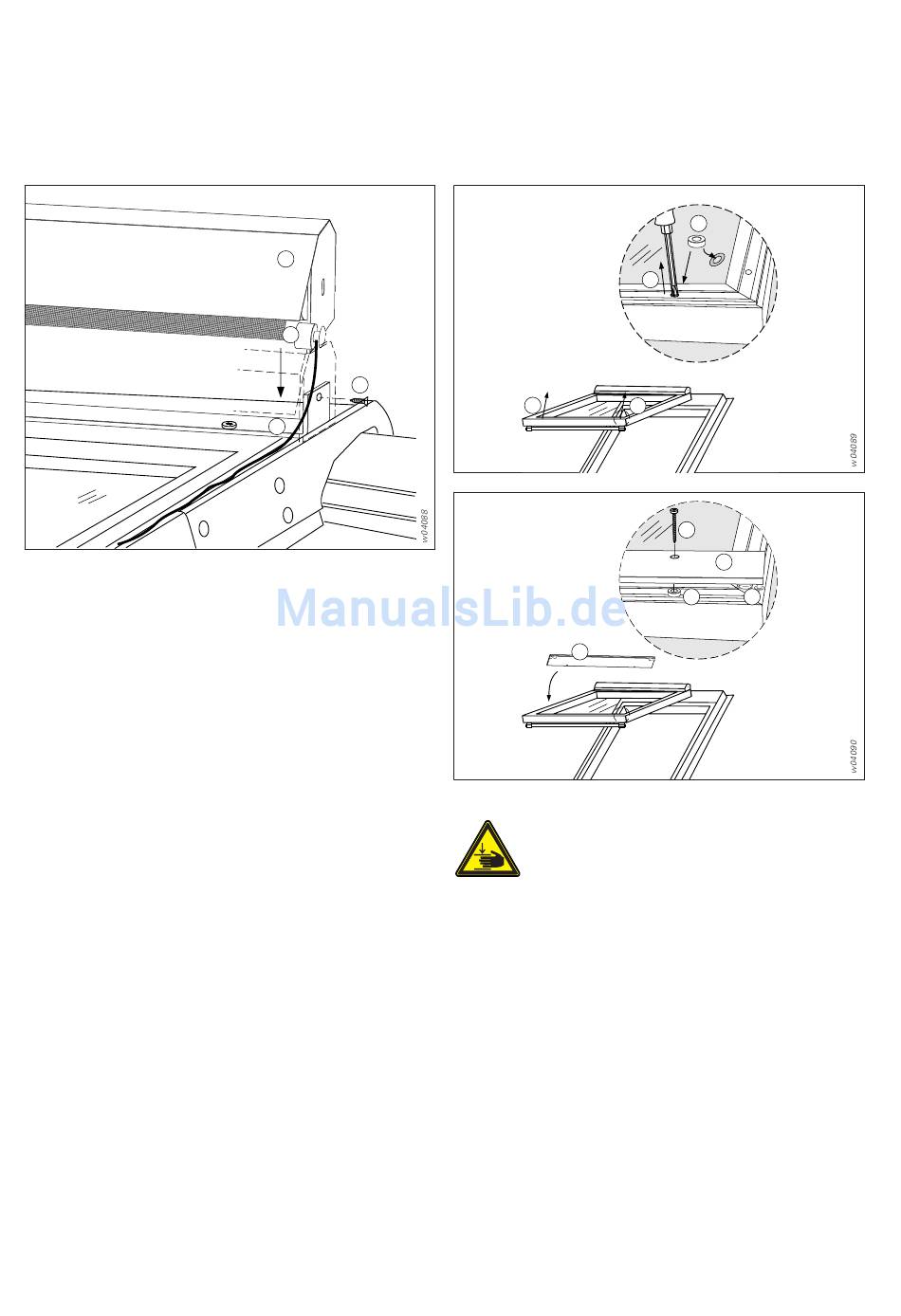

Markisenkasten montieren
Abb. 5:
Markisenkasten montieren
■
Markisenkasten (K) auf den Befestigungsbügel (B) aufste-
cken. Hierbei muss der Fallstab (F) zur Scheibe zeigen.
Wichtig! Die abgewinkelten Enden müssen sich inner-
halb des Markisenkastens befinden.
Die Enddeckel des Markisenkastens müssen auf dem Flü-
gelrahmen aufliegen, ggf. Befestigungsbügel (B) neu aus-
richten.
■
Markisenkasten seitlich mit je einer Blechschraube (S2)
3,5 x 9,5 mm befestigen.
6
K
F
S2
B
Führungsstab montieren
S
FS
Abb. 6:
Führungsstab montieren
Vorsicht – Quetschgefahr!
Beweglicher Fensterflügel. Kann Finger und Hän-
de zerquetschen.
■
Die beiden äußeren Befestigungsschrauben (S) am Glas-
rahmen unten herausdrehen.
■
Glasrahmen im Bereich der Bohrung reinigen.
■
Abdeckpapier von den Gummischeiben (G) entfernen.
■
Gummischeiben (G) auf die Befestigungsbohrungen kle-
ben.
■
Führungsstab (FS), mit den Schnur-Umlenkrollen (U) nach
unten zeigend, am Glasrahmen unten auflegen.
■
Führungsstab mit zwei Blechschrauben (S1) 4,2 x 25 mm
anschrauben.
G
S
S
S1
FS
G
U
M695301-03.010499.fm/29.03.2005
