Montage
Markise mit Kasten, Innenbedienung
für Braas- und Delta-Wohndachfenster
Typen Klassic/Light
Vorbereitung
■
Kontrollieren Sie den Lieferumfang.
Sollten Teile fehlen oder beschädigt sein:
■
wenden Sie sich bitte an den Lieferanten Ihrer Markise.
K

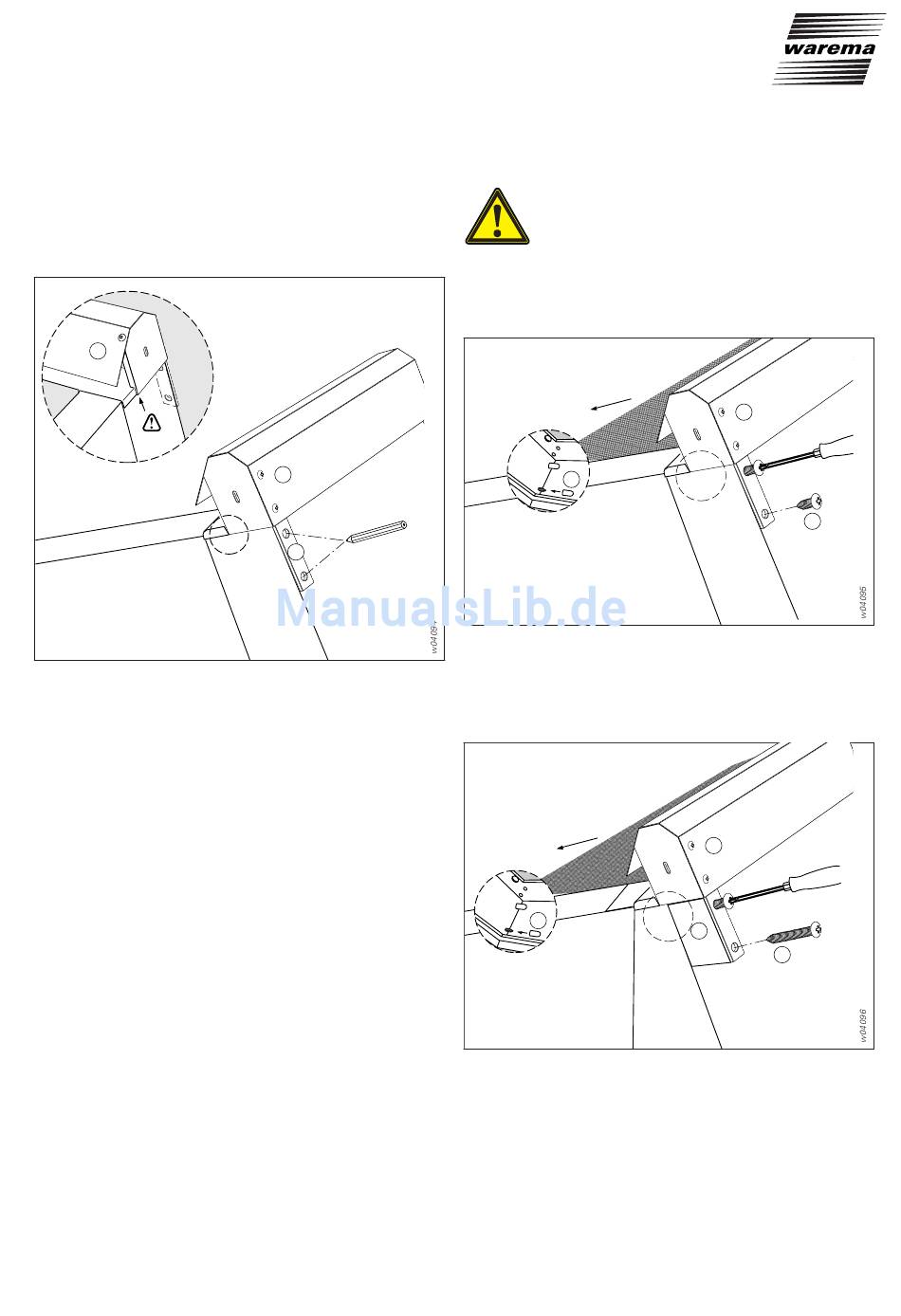

Abb. 10: Schrauben am Glasrahmen herausdrehen
Nur bei Montage auf BK-T
■
Abdeckkappen an der Innenseite des unteren Flügelholms
entfernen. Verbindungsschrauben herausdrehen und Flü-
gel bis zum Anschlag schwingen.
■
Markisenkasten (K) auf obere Flügelabdeckung aufsetzen.
Wichtig! Die Seitenteile des Markisenkastens müssen
mit der Aussparung auf der Flügelabdeckung aufliegen
(siehe Detailzeichnung).
■
Bohrungen der Markisenkasten-Befestigung (M) an der
oberen Flügelabdeckung anzeichnen.
■
Befestigungsbohrungen mit Bohrer Ø1,5 mm vorbohren.
M695301-03.010499.fm/06.08.03
K
M
Markisenkasten montieren
Vorsicht – Verletzungsgefahr!
Die Blechschrauben S2 stehen nach der Mon-
tage in der Flügelabdeckung ungeschützt her-
vor – deshalb unbedingt Abdeckkappen (AK)
auf die Blechschrauben aufstecken (siehe De-
tailzeichnung).
Montage auf BK, BL, BK-T, BW
AK
Abb. 11: Markisenkasten montieren (BK, BL, BK-T, BW)
■
Markisenkasten (K) mit je zwei Blechschrauben (S2)
4,2 x 15 mm an der oberen Flügelabdeckung anschrauben.
Montage auf BK-E
AK
Abb. 12: Markisenkasten montieren (BK-E)
■
Markisenkasten (K) und Distanzteile (D) mit Blechschrau-
ben (S2) 4,2 x 38 mm an der oberen Flügelabdeckung an-
schrauben.
K
S2
K
D
S2
9
