Inhalt
Inhalt
Baureihe Atelier
(BA, BA-D, BA-T, AF86, AF81, AF76)
Baureihe Klassic/Light
(BK/BL, BK-T, BW, BK-E)
Baureihe Galeria
(Classic BGC, Komfort BGK, Plus BGP)
Übersicht – Baureihe Atelier
Um Ihnen die in nachfolgendem Text beschriebenen Bauteile zu veranschaulichen,
zeigen wir Ihnen diese auf nachfolgender Skizze.
ZS
Z
G
AB

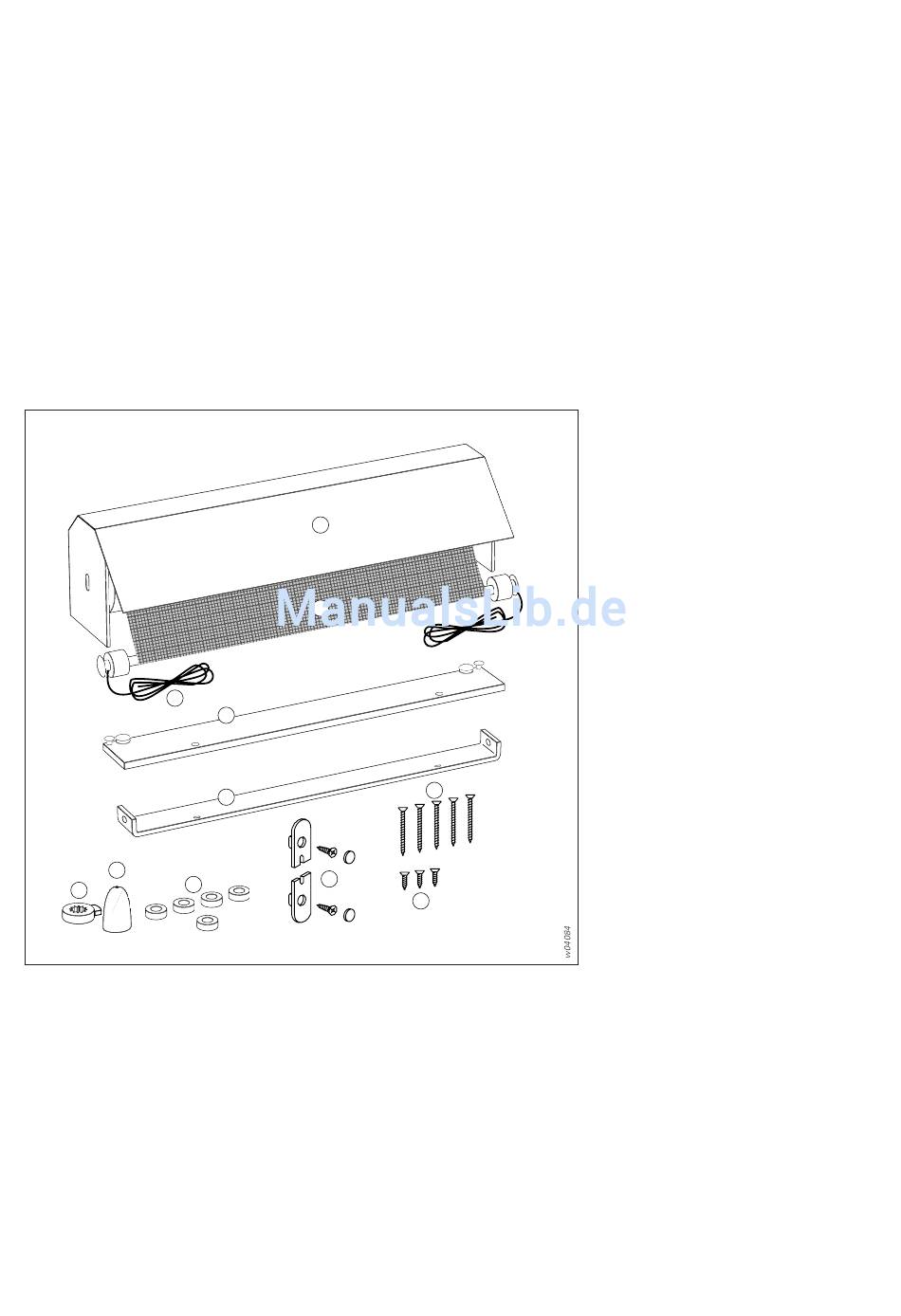

Abb. 1:
Übersicht
(B)
Befestigungsbügel
(FS) Führungsstab
(G)
Gummischeiben
(K)
Markisenkasten
(S1) Blechschrauben 4,2x25 mm
(S2) Blechschrauben 3,5x9,5 mm
(AB) Abdeckung
(T)
Markisentuch
(Z)
Zugknopf
(ZH) Zugschnurhalter mit Abdeckung
(ZS) Zugschnur
4
K
T
FS
B
ZH
Seite 4
Seite 8
Seite 12
S1
S2
Wichtige Hinweise
Bitte lesen Sie vor der Montage Ihrer
Markise die komplette Anleitung auf-
merksam durch.
Sollten Sie noch Fragen zum ordnungs-
gemäßen Gebrauch Ihrer Markise ha-
ben, so klären Sie diese mit Ihrem
WAREMA Fachbetrieb ab.
Außer den in dieser Anleitung beschrie-
benen Tätigkeiten dürfen an der Marki-
se keine Veränderungen, An- und Um-
bauten vorgenommen werden.
■
Dieses Zeichen steht vor einer Ar-
beitsanleitung, welche Sie zum Han-
deln auffordert.
Benötigtes Werkzeug
Vorstecher, Kreuzschlitzschraubendre-
her Gr. 2, Schere, Feuerzeug oder
Streichholz, Handbohrmaschine, Bohrer
Ø1,5 mm.
Lieferumfang
1 Vormontierter Markisenkasten mit
Markisentuch und Zugschnüren (K)
1 Befestigungsbügel (B)
1 Führungsstab (FS)
5 Gummischeiben (G) (1 Ersatzschei-
be)
5 Blechschrauben 4,2 x 25 mm (S1)
(1 Ersatzschraube)
3 Blechschrauben 3,5 x 9,5 mm (S2)
(1 Ersatzschraube)
1 Abdeckung (AB)
1 Zugknopf (Z)
2 Zugschnurhalter mit Abdeckung
(ZH)
2 Blechschrauben 3 x 20 mm
M695301-03.010499.fm/06.08.03
