Montage
Markise mit Kasten, Innenbedienung
für Braas- und Delta-Wohndachfenster
Typ Atelier
Vorbereitung
■
Kontrollieren Sie den Lieferumfang.
Sollten Teile fehlen oder beschädigt sein:
■
wenden Sie sich bitte an den Lieferanten Ihrer Markise.
S

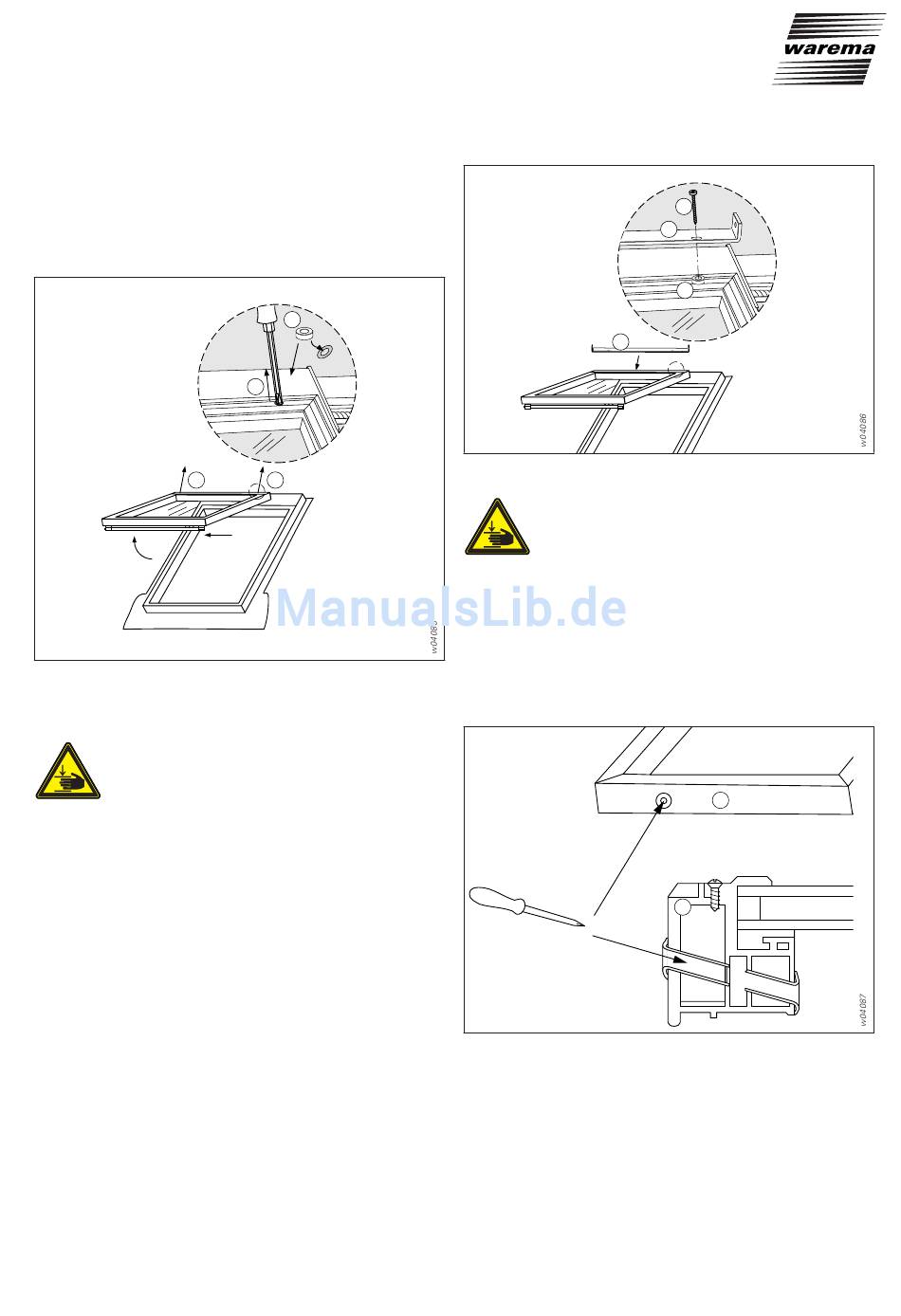

Abb. 2:
Schrauben am Glasrahmen herausdrehen
■
Fensterflügel öffnen und zur Seite schieben.
Vorsicht – Quetschgefahr!
Beweglicher Fensterflügel. Kann Finger und Hän-
de zerquetschen.
■
Die beiden äußeren Befestigungsschrauben (S) am Glas-
rahmen herausdrehen.
■
Glasrahmen im Bereich der Bohrung reinigen.
■
Abdeckpapier von den Gummischeiben (G) entfernen.
■
Gummischeiben (G) auf die Befestigungsbohrungen kle-
ben.
M695301-03.010499.fm/06.08.03
G
S
S
B
Abb. 3:
Befestigungsbügel anbringen
Vorsicht – Quetschgefahr !
Beweglicher Fensterflügel. Kann Finger und Hän-
de zerquetschen.
■
Befestigungsbügel (B) mit den abgewinkelten Enden nach
oben und mit dem kurzen Bohrungsabstand zur Glasschei-
be zeigend, auf Glasrahmen aufsetzen.
■
Befestigungsbügel mittig ausrichten und mit zwei Blech-
schrauben 4,2 x 25 mm (S1) anschrauben.
Abb. 4:
Durchgangsbohrung
An der Unterseite des Fensterflügels befindet sich eine
Durchgangsbohrung, die außenseitig mit einem Kunststoff-
Stopfen verschlossen ist.
■
Stopfen von außen mit Kreuzschlitz-Schraubendreher Grö-
ße 2 durchstoßen.
S1
B
G
FF
FF
5
