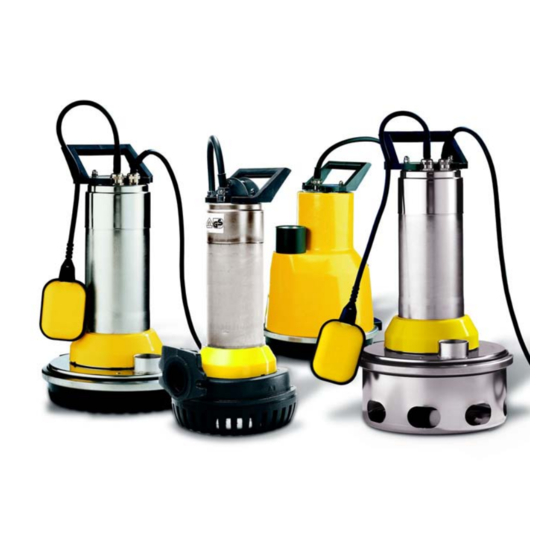

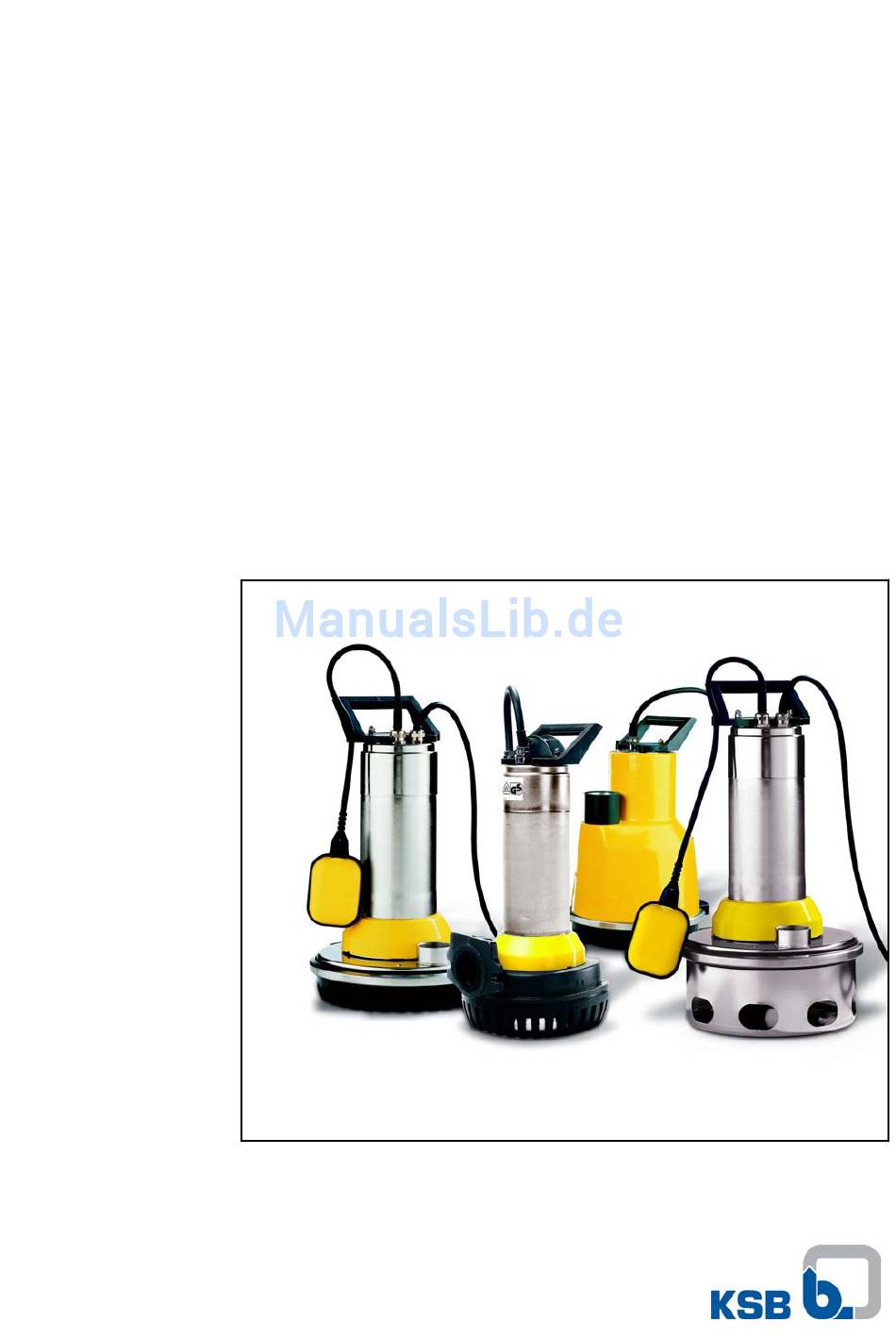

- Seite 1 Tauchmotorpumpe Ama® -Drainer 4../5.. Betriebs- / Montageanleitung...
- Seite 2 Betriebs- / Montageanleitung Ama® -Drainer 4../5.. Originalbetriebsanleitung KSB Aktiengesellschaft Frankenthal Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung von KSB weder verbreitet, ver- vielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft Frankenthal 17.12.2009...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Glossar ....................5 Allgemeines ..................6 Grundsätze ...................... 6 Einbau von unvollständigen Maschinen ............6 Zielgruppe ....................... 6 Mitgeltende Dokumente ................6 Symbolik ......................6 Sicherheit ..................... 7 Kennzeichnung von Warnhinweisen ............. 7 Allgemeines ..................... 7 Bestimmungsgemäße Verwendung ............... 7 Personalqualifikation und -schulung ............. - Seite 4 Inhaltsverzeichnis Drehrichtung prüfen ..................21 Inbetriebnahme/Außerbetriebnahme ..........23 Inbetriebnahme ..................... 23 Grenzen des Betriebsbereiches ..............24 Außerbetriebnahme/Konservieren/Einlagern ..........25 Wiederinbetriebnahme ................26 Wartung/Instandhaltung ..............27 Sicherheitsbestimmungen ................27 Wartung/Inspektion ..................27 Entleeren/Entsorgen ..................27 Pumpenaggregat demontieren ..............27 Pumpenaggregat montieren ................ 28 Schraubenanzugsmomente ................
-
Seite 5: Glossar
Glossar Glossar Abwasser Normen und europäischen Richtlinien gefertigt wurde. Wasser, bestehend aus Kombination von abge- leitetem Wasser aus Haushalten, Industrie- und Gewerbebetrieben sowie Oberflächenabfluss. Pumpe Maschine ohne Antrieb, Komponenten oder Direktanlauf Zubehörteile Bei kleinen Leistungen (in der Regel bis 4 kW) wird der Drehstrommotor direkt an die Netz- Pumpenaggregat spannung mit einem elektromechanischen... -
Seite 6: Allgemeines
KSB Serviceeinrichtung zu benachrichtigen. Geräuscherwartungswerte. (⇨ Kapitel 4.7 Seite 16) 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. (⇨ Kapitel 2.4 Seite 8) -
Seite 7: Sicherheit
2 Sicherheit 2 Sicherheit Alle in diesem Kapitel aufgeführten Hinweise bezeichnen eine Gefährdung mit ho- GEFAHR hem Risikograd. 2.1 Kennzeichnung von Warnhinweisen Tabelle 3: Merkmale von Warnhinweisen Symbol Erklärung GEFAHR GEFAHR Dieses Signalwort kennzeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 8: Personalqualifikation Und -Schulung
2 Sicherheit ▪ Die Pumpe darf nur die im Datenblatt oder die in der Dokumentation der be- treffenden Ausführung beschriebenen Medien fördern. ▪ Die Pumpe nie ohne Fördermedium betreiben. ▪ Die Angaben zu Mindestfördermengen im Datenblatt oder in der Dokumentati- on beachten (Vermeidung von Überhitzungsschäden, Lagerschäden, ...). -
Seite 9: Sicherheitshinweise Für Den Bediener/Betreiber
2 Sicherheit 2.7 Sicherheitshinweise für den Bediener/Betreiber ▪ Bauseitigen Berührungsschutz für heiße, kalte und bewegende Teile anbringen und dessen Funktion prüfen. ▪ Den Berührungsschutz während des Pumpenbetriebs nicht entfernen. ▪ Schutzausrüstung für Personal zur Verfügung stellen und verwenden. ▪ Leckagen (z. B. der Wellendichtung) gefährlicher Fördermedien (z. B. explosiv, giftig, heiß) so abführen, dass keine Gefährdung für Personen und die Umwelt entsteht. -
Seite 10: Transport/Zwischenlagerung/Entsorgung
Angewandte Sicherungs- und Dekontaminierungsmaßnahmen unbedingt ange- ben. HINWEIS Bei Bedarf kann eine Unbedenklichkeitsbescheinigung im Internet unter folgender Adres‐ se heruntergeladen werden: www.ksb.com/certificate_of_decontamination 3.4 Entsorgung WARNUNG Gesundheitsgefährdende Fördermedien Gefährdung für Personen und Umwelt! ▷ Spülflüssigkeit sowie gegebenenfalls Restflüssigkeit auffangen und entsorgen. - Seite 11 3 Transport/Zwischenlagerung/Entsorgung 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen bzw. einer geregelten Entsorgung zufüh- ren. Ama® -Drainer 4../5.. 11 von 50...
-
Seite 12: Beschreibung Pumpe/Pumpenaggregat
4 Beschreibung Pumpe/Pumpenaggregat 4 Beschreibung Pumpe/Pumpenaggregat 4.1 Allgemeine Beschreibung WARNUNG Nicht zugelassene Fördermedien gefördert Gefährdung für Personen und Umwelt! ▷ Nur zugelassene Fördermedien in das öffentliche Kanalnetz einleiten. ▷ Eignung der Pumpen-/Anlagenwerkstoffe prüfen. ACHTUNG Ungeeignete Fördermedien Beschädigung der Pumpe! ▷ Niemals korrosive, brennbare und explosionsgefährliche Flüssigkeiten fördern. ▷... -
Seite 13: Typenschild
T 40 °C 1,26 kW 5,5 A classe F 2-25 m 11,6-3,2 m IP 68 10 m EN 12050-2 01 065 695 Made by KSB ZNI1448M Abb. 1: Typenschild Baureihe, Baugröße Bemessungsspannung Bemessungsleistung Fördermenge (Q min. / max. Förderhöhe (H Bemessungsfrequenz min. - Seite 14 4 Beschreibung Pumpe/Pumpenaggregat W e l l e n d i c h t u n g ▪ pumpenseitig durch eine drehrichtungsunabhängige Gleitringdichtung ▪ motorseitig mit einem Wellendichtring ▪ eine Flüssigkeitskammer zwischen den Dichtungen dient zur Kühlung und Schmierung L a u f r a d f o r m ▪...
-
Seite 15: Aufbau Und Wirkungsweise
4 Beschreibung Pumpe/Pumpenaggregat 4.5 Aufbau und Wirkungsweise Abb. 2: Schnittbild Lager, motorseitig Welle Lager, pumpenseitig Wellendichtung Druckstutzen Laufrad Fuß Pumpengehäuse Schwimmerschalter Spiralgehäuse Saugstutzen Ausführung Die Pumpe ist mit einem vertikalen Strömungseintritt und einem vertikalen Strö- mungsaustritt ausgeführt. Die Hydraulik ist auf der verlängerten Motorwelle befes- tigt. -
Seite 16: Geräuscherwartungswerte
4 Beschreibung Pumpe/Pumpenaggregat Zubehör Weiteres benötigtes Zubehör kann über den Händler bezogen werden. ▪ Schaltgeräte zur einwandfreien Funktion der Pumpenaggregate 4.7 Geräuscherwartungswerte Schalldruckpegel < 70 dB(A) 4.8 Abmessungen und Gewichte Angaben über Maße und Gewichte dem Aufstellungsplan/Maßblatt oder dem Daten- blatt des Pumpenaggregats entnehmen. -
Seite 17: Aufstellung/Einbau
5 Aufstellung/Einbau 5 Aufstellung/Einbau 5.1 Sicherheitsbestimmungen GEFAHR Ungenügende Elektroanlage Lebensgefahr! ▷ Die Elektroanlage entspricht den Errichtungsbestimmungen VDE 0100 (d. h. Steckdosen mit Erdungsklemmen). ▷ Das elektrische Netz besitzt eine Fehlerstrom-Schutzeinrichtung von max. 30 ▷ Im Zweifelsfall an den Elektromeisterbetrieb wenden. GEFAHR Einsatz im Außenbereich Lebensgefahr durch Stromschlag! -
Seite 18: Pumpenaggregat Aufstellen
5 Aufstellung/Einbau 5.3 Pumpenaggregat aufstellen l x b Abb. 3: Aufstellung - Abmessung Tabelle 5: Empfohlene Einbaumaße Baureihe l x b [mm] [mm] Ama-Drainer 4..SE/10 500 x 500 Ama-Drainer 5..SD/10 K Ama-Drainer 4..SD/35 500 x 500 Ama-Drainer 522/11 1. Beim Transportieren und Anheben der Pumpe entsprechende Hinweise beachten. (⇨... -
Seite 19: Elektrik
3-poliger Leitungsschutzschalter. ▪ beim Entfernen des CEE-Stecker HYPER oder bei Pumpen mit freiem Kabelende und dem Anschluss an ein Schaltgerät (z.B. KSB-Baureihe Level Control) zwin- gend notwendig, dass der in die Wicklung integrierte Bimetallschalter (Aderen- den 4 und 5) mit in den Steuerstromkreis eingebunden wird, um ein sicheres Ab- schalten bei Übertemperatur zu gewährleisten. -
Seite 20: Überlastschutzeinrichtung
5 Aufstellung/Einbau 5.5.1.1 Überlastschutzeinrichtung 1. Das Pumpenaggregat gegen Überlastung durch eine thermisch verzögerte Über- lastschutzeinrichtung nach IEC 947 und den regional geltenden Vorschriften schützen. 2. Die Überlastschutzeinrichtung auf den Nennstrom einstellen, der auf dem Typen- schild angegeben ist. 5.5.1.2 Niveausteuerung ACHTUNG Unterschreitung des Mindeststands des Fördermediums Beschädigung des Pumpenaggregats durch Kavitation! -
Seite 21: Drehrichtung Prüfen
5 Aufstellung/Einbau WARNUNG Fehlerhafter Netzanschluss Beschädigung des Stromnetzes, Kurzschluss! ▷ Technische Anschlussbedingungen örtlicher Energieversorgungsunternehmen beachten. ACHTUNG Unsachgemäße Verlegung Beschädigung der elektrischen Anschlussleitungen! ▷ Niemals bei Temperaturen unter -25 °C die elektrischen Anschlussleitungen be- wegen. ▷ Niemals die elektrischen Anschlussleitungen knicken oder quetschen. ▷... - Seite 22 5 Aufstellung/Einbau ACHTUNG Trockenlauf des Pumpenaggregats Erhöhte Schwingungen! Schädigung von Gleitringdichtungen und Lagerungen! ▷ Niemals das Pumpenaggregat außerhalb des Fördermediums länger als 60 Se- kunden eingeschaltet lassen. ACHTUNG Falsche Drehrichtung Beschädigung der Pumpe! ▷ Drehrichtungsprüfung wie angegeben durchführen. Der elektrische Anschluss (CEE-Stecker) ist werksseitig so angeschlossen, dass bei rich- tiger Phasenfolge des Netzes (Hausanschluss) die richtige Drehrichtung der Pumpe gegeben ist.
-
Seite 23: Inbetriebnahme/Außerbetriebnahme
6 Inbetriebnahme/Außerbetriebnahme 6 Inbetriebnahme/Außerbetriebnahme 6.1 Inbetriebnahme 6.1.1 Voraussetzung für die Inbetriebnahme Vor Inbetriebnahme des Pumpenaggregats müssen folgende Punkte sichergestellt sein: ▪ Die Betriebsdaten sind geprüft. ▪ Die Pumpe/Pumpenaggregat ist vorschriftsmäßig aufgestellt und angeschlossen. ▪ Die Pumpe/Pumpenaggregat ist vorschriftsmäßig elektrisch mit allen Schutzein- richtungen angeschlossen. -
Seite 24: Grenzen Des Betriebsbereiches
6 Inbetriebnahme/Außerbetriebnahme Abb. 5: Entlüftungsbohrung 6.2 Grenzen des Betriebsbereiches 6.2.1 Schalthäufigkeit ACHTUNG Zu hohe Schalthäufigkeit Beschädigung des Motors! ▷ Niemals die angegebe Schalthäufigkeit überschreiten. Um starken Temperaturanstieg im Motor und übermäßige Belastungen von Motor, Dichtungen und Lagern zu vermeiden, darf die Anzahl von 30 Einschaltvorgängen pro Stunde nicht überschritten werden. -
Seite 25: Temperatur Des Fördermediums
6 Inbetriebnahme/Außerbetriebnahme 6.2.4 Temperatur des Fördermediums ACHTUNG Falsche Temperatur des Fördermediums Beschädigung der Pumpe/Pumpenaggregat! ▷ Pumpe/Pumpenaggregat nur innerhalb der Temperaturgrenzen betreiben. Pumpe nicht bei höheren als den der folgend genannten Temperaturen betreiben. ▪ Bei überfluteter Pumpe/Pumpenaggregat: – maximal 40 °C –... -
Seite 26: Wiederinbetriebnahme
6 Inbetriebnahme/Außerbetriebnahme 1. Pumpe von der Stromversorgung trennen und gegen Einschalten sichern. 2. Pumpe nach ausreichender Abkühlzeit (10 Minuten) ausbauen. 3. Pumpe ordnungsgemäß spülen. Dabei den Wasserstrahl auf den Druckstutzen der Pumpe richten. 4. Pumpe abtropfen lassen. 5. Pumpe vertikal in einem dunklen, trockenem und frostfreien Raum einlagern. 6.4 Wiederinbetriebnahme Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme (⇨... -
Seite 27: Wartung/Instandhaltung
7 Wartung/Instandhaltung 7 Wartung/Instandhaltung 7.1 Sicherheitsbestimmungen GEFAHR Stromversorgung nicht unterbrochen Lebensgefahr! ▷ Netzstecker ziehen und gegen unbeabsichtigtes Einschalten sichern. GEFAHR Arbeiten an der Pumpe durch unqualifiziertes Personal Lebensgefahr durch Stromschlag! ▷ Umbauen und Demontieren von Pumpenteilen nur duch zugelassenes Personal 7.2 Wartung/Inspektion Die Pumpe ist praktisch wartungsfrei. -
Seite 28: Pumpenaggregat Montieren
7 Wartung/Instandhaltung 3. Spannbügel abnehmen. 4. Spiralgehäuse heraus heben. 5. Alle ausgebauten Teile reinigen und hinsichtlich Verschleiß prüfen. 7.5 Pumpenaggregat montieren ✓ Alle Teile sind gereinigt und hinsichtlich Verschleiß geprüft. ✓ Beschädigte oder verschlissene Teile sind gegen Original-Ersatzteile ausgetauscht. Ama® -Drainer 4../5.. 28 von 50... - Seite 29 7 Wartung/Instandhaltung 1. Spiralgehäuse einsetzen. 2. Spannbügel aufsetzen. 3. Schraube 914.03 am Spannbügelschloss einschrauben. Ama® -Drainer 4../5.. 29 von 50...
-
Seite 30: Schraubenanzugsmomente
7 Wartung/Instandhaltung 4. Abdeckstreifen auf das Spannbügelschloss aufstecken. 7.6 Schraubenanzugsmomente Tabelle 8: Schraubenanzugsmomente Schraube Drehmoment [Nm] 914.03 7.7 Empfohlene Ersatzteilhaltung Eine Lagerhaltung von Reserveteilen ist nicht erforderlich! Ama® -Drainer 4../5.. 30 von 50... -
Seite 31: Störungen: Ursachen Und Beseitigung
Elektrische Installation kontrollieren, E-Werk ver- den ist ständigen Lauf auf 2 Phasen Defekte Sicherung erneuern, Leitungsanschlüsse überprüfen Motorwicklung oder elektrische Leitung de- KSB-Pumpenservice einschalten fekt X Radiallager im Motor defekt Rückfrage erforderlich Pumpe versandet, Einbaugrube verschmutzt, Einlauf, Sandfang, Pumpenteile, und Rückfluss- zu geringer Zulauf sperre reinigen, Grube entleeren und reinigen Temperaturwächter für Wicklungsüberwa-... -
Seite 32: Zugehörige Unterlagen
9 Zugehörige Unterlagen 9 Zugehörige Unterlagen 9.1 Gesamtzeichnung mit Einzelteileverzeichnis 9.1.1 Gesamtzeichnung Ama-Drainer .../10, .../10K,.../35 Ama-Drainer .../10 / 10K Ama-Drainer SD Ama-Drainer SE Ama-Drainer .../35 Ama-Drainer A/R Ama-Drainer C Abb. 6: Gesamtzeichnung Ama-Drainer .../10, .../10K, .../35 Teile-Nr. Teile-Benennung bestehend aus Pumpengehäuse komplett Pumpengehäuse 101;... - Seite 33 9 Zugehörige Unterlagen Teile-Nr. Teile-Benennung bestehend aus Saugdeckel Saugdeckel 162; Zwischenring 509 Fuß Fuß 182; Zwischenring 509 Laufrad komplett Laufrad 230; Einbausatz Laufrad 99-7.01 Gleitringdichtung komplett Gleitringdichtung 433; Abstandscheibe 551 (nur bei Ausführung C); Si- cherungsring 932 Spannbügel komplett Spannbügel 572; Innensechskantschraube 914.03; Mutter 920.08; Schei- be 550.08;...
-
Seite 34: Gesamtzeichnung Ama-Drainer 522
9 Zugehörige Unterlagen 9.1.2 Gesamtzeichnung Ama-Drainer 522/11 Ama-Drainer A/R Ama-Drainer C Abb. 7: Gesamtzeichnung Ama-Drainer 522/11 Teile-Nr. Teile-Benennung bestehend aus Gehäuse komplett Gehäuse 100; Innensechskantschraube 914.01; O-Ring 412.01; Profildicht- ring 410 Auslaufkrümmer komplett Auslaufkrümmer; Sechskantschraube 901.09; Mutter 920.09; Scheibe 550.10 13-16 Schutzmantel Schutzmantel 13-16... -
Seite 35: Maßzeichnung
9 Zugehörige Unterlagen Teile-Nr. Teile-Benennung bestehend aus 99-11 Lagerung Rillenkugellager 321.01; Rillenkugellager 321.02; Wellendichtring 421; O- Ring 412.01; Schmieröl 99-15; Scheibe 550.05 99-20.02 Reparatursatz Kabel Isolierschlauch 689; Klemme 81-29.02; Endverbinder 81-17.01; Endverbin- der 81-17.02; Schraube 900; Fächerscheibe 930; Scheibe 550.09 99-20.03 Reparatursatz Hydraulik O-Ring 412.05;... - Seite 36 9 Zugehörige Unterlagen 9.2.1.2 Ama-Drainer 5..SD/10 K min 500 x 500 Abb. 9: Maßzeichnung Ama-Drainer 5..SD/10 K mit Kühlmantel P 10 Rückschlagklappe P 11 Absperrschieber Einschaltpunkt Ausschaltpunkt Restwasserstand 9.2.1.3 Ama-Drainer 4..SD/35 min 500 x 500 Abb. 10: Maßzeichnung Ama-Drainer 4..SD/35 ohne Kühlmantel P 10 Rückschlagklappe Absperrschieber Einschaltpunkt...
-
Seite 37: Transportable Aufstellung
9 Zugehörige Unterlagen 9.2.1.4 Ama-Drainer 522/11 min 500 x 500 Abb. 11: Maßzeichnung Ama-Drainer 522/11 ohne Kühlmantel P 10 Rückschlagklappe P 11 Absperrschieber Einschaltpunkt Ausschaltpunkt Restwasserstand 9.2.2 Transportable Aufstellung 9.2.2.1 Ama-Drainer 4..NE/10 Abb. 12: Maßzeichnung Ama-Drainer 4..NE/10 ohne Kühlmantel P 24 Storz-Festkupplung P 28 Synthetikschlauch P 32 Rohrverlängerung Ama®... - Seite 38 9 Zugehörige Unterlagen 9.2.2.2 Ama-Drainer 5..NE/10 K Abb. 13: Maßzeichnung Ama-Drainer 5..NE/10 K mit Kühlmantel P 24 Storz-Festkupplung P 28 Synthetikschlauch P 32 Rohrverlängerung 9.2.2.3 Ama-Drainer 522 ND/11 Abb. 14: Maßzeichnung Ama-Drainer 522 ND/11 ohne Kühlmantel P 24 Storz-Festkupplung P 28 Synthetikschlauch Ama®...
-
Seite 39: Stationäre Aufstellung
9 Zugehörige Unterlagen 9.2.3 Stationäre Aufstellung 9.2.3.1 Ama-Drainer 522 ND/11 mit Bügel DN 50 PN 16 ANSI 2“ P 29 Ø 10 Abb. 15: Maßzeichnung Ama-Drainer 522 ND/11 mit Bügel tiefster Ausschaltpunkt bei Automatikbetrieb Bügelausführung P 29 Gewindeflansch Ama® -Drainer 4../5.. 39 von 50... -
Seite 40: Ama-Drainer 522 Nd/11 Mit Führungsseil
9 Zugehörige Unterlagen 9.2.3.2 Ama-Drainer 522 ND/11 mit Führungsseil 85 85 DN 50 PN 16 ANSI 2“ P 29 Ø 10 Abb. 16: Maßzeichnung Ama-Drainer 522 ND/11 mit Führungsseil tiefster Ausschaltpunkt bei Automatikbetrieb Seilausführung P 29 Gewindeflansch Ama® -Drainer 4../5.. 40 von 50... -
Seite 41: Doppelpumpwerk (Einbaubeispiel)
9 Zugehörige Unterlagen 9.2.4 Doppelpumpwerk (Einbaubeispiel) E 5/2 E 12 / E 13 P 13 P 29 P 11 P 10 P 18 P 18 E 14/3 E 14/2 E 14 Abb. 17: Anordnung der Schwimmschalter im Doppelpumpwerk P 10 Rückschlagklappe P 11 Absperrschieber... -
Seite 42: Elektrische Anschlusspläne
9 Zugehörige Unterlagen 9.3 Elektrische Anschlusspläne 9.3.1 Ama-Drainer SE gn/ye Abb. 18: Elektrischer Anschlussplan Ama-Drainer SE Bimetallschalter Motor Schwimmschalter blau braun weiß gn/ye grün / gelb grün Ama® -Drainer 4../5.. 42 von 50... - Seite 43 9 Zugehörige Unterlagen 9.3.2 Ama-Drainer NE bn bu Abb. 19: Elektrischer Anschlussplan Ama-Drainer NE Bimetallschalter Motor blau braun weiß gn/ye grün / gelb grün Ama® -Drainer 4../5.. 43 von 50...
- Seite 44 9 Zugehörige Unterlagen 9.3.3 Ama-Drainer SD N PE PE PE Abb. 20: Elektrischer Anschlussplan Ama-Drainer SD Schütz H-0-A-Schalter Klemmleiste Motor Schwimmschalter blau braun Ama® -Drainer 4../5.. 44 von 50...
- Seite 45 9 Zugehörige Unterlagen 9.3.4 Ama-Drainer ND 21 22 PE F6, F7: 21 22 Abb. 21: Elektrischer Anschlussplan Ama-Drainer ND F6/F7 Bimetallschalter Motor schwarz grün gn/ye grün / gelb Ama® -Drainer 4../5.. 45 von 50...
-
Seite 46: Eg-Konformitätserklärung
10 EG-Konformitätserklärung 10 EG-Konformitätserklärung Hersteller: KSB Aktiengesellschaft Johann-Klein-Straße 9 67227 Frankenthal (Germany) Hiermit erklärt der Hersteller, dass das Produkt: Ama-Drainer 405/10, 407/10, 411/10, 415/10, 422/10 Ama-Drainer 505/10 K, 507/10 K, 511/10 K, 515/10 K, 522/10 K Ama-Drainer 405/35, 411/35, 422/35 Ama-Drainer 522/11 ▪... -
Seite 47: Unbedenklichkeitsbescheinigung
11 Unbedenklichkeitsbescheinigung 11 Unbedenklichkeitsbescheinigung ..........................Auftragsnummer/ ..........................Auftragspositionsnummer Lieferdatum ..........................Einsatzgebiet: ....................................................Fördermedium Zutreffendes bitte ankreuzen ⃞ ⃞ ⃞ ⃞ radioaktiv explosiv ätzend giftig ⃞ ⃞ ⃞ ⃞ gesundheitsschädlich biogefährlich leicht entzündlich unbedenklich ..........................Grund der Rücksendung Bemerkungen: .................................................... -
Seite 48: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Ausschalten 23 Produktbeschreibung 12 Außerbetriebnahme 26 Rücksendung 10 Bauart 13 Bestimmungsgemäße Verwendung 7 Schraubenanzugsmomente 30 Sicherheit 7 Einsatzbereiche 7 Sicherheitsbewusstes Arbeiten 8 Einschalten 23 Elektrischer Anschluss 21 Entsorgung 10 Transportieren 10 Ü Fehlanwendungen 8 Überlastschutzeinrichtung 20 Inbetriebnahme 23 Unbedenklichkeitsbescheinigung 47 Unvollständige Maschinen 6 Lagerung 14... - Seite 50 KSB Aktiengesellschaft Postfach 1361 • 91253 Pegnitz • Bahnhofplatz 1 • 91257 Pegnitz (Deutschland) Tel. +49 9241 71-0 • Fax +49 9241 71-1793 www.ksb.de...
