5 5 . . 3 3 V V e e r r b b r r e e n n n n u u n n g g s s l l u u f f t t - - T T e e m m p p e e r r a a t t u u r r m m e e s s s s e e n n
Es bestehen 2 Möglichkeiten, die Verbrennungsluft-Temperatur zu
messen:
1 1 . . M M e e s s s s u u n n g g ü ü b b e e r r d d i i e e A A b b g g a a s s - - S S o o n n d d e e
Ist kein separater Verbrennungsluft-Fühler angeschlossen, wird die
während der Nullungsphase vom Thermoelement der Abgas-
Sonde gemessene Temperatur als Verbrennungsluft-Temperatur
verwendet. Alle davon abhängigen Größen werden mit diesem
Wert berechnet. Diese Art der Verbrennungsluft-Temperatur-
messung ist für raumluftabhängige Anlagen ausreichend.
Achten Sie darauf, dass sich während der Nullungsphase die
Abgas-Sonde in die Nähe des Ansaugkanals des Brenners
befindet.
2 2 . . M M e e s s s s u u n n g g ü ü b b e e r r s s e e p p a a r r a a t t e e n n F F ü ü h h l l e e r r
Ist ein separater Verbrennungsluft-Fühler angeschlossen, wird die
Verbrennungsluft-Temperatur fortlaufend über diesen Fühler
gemessen.

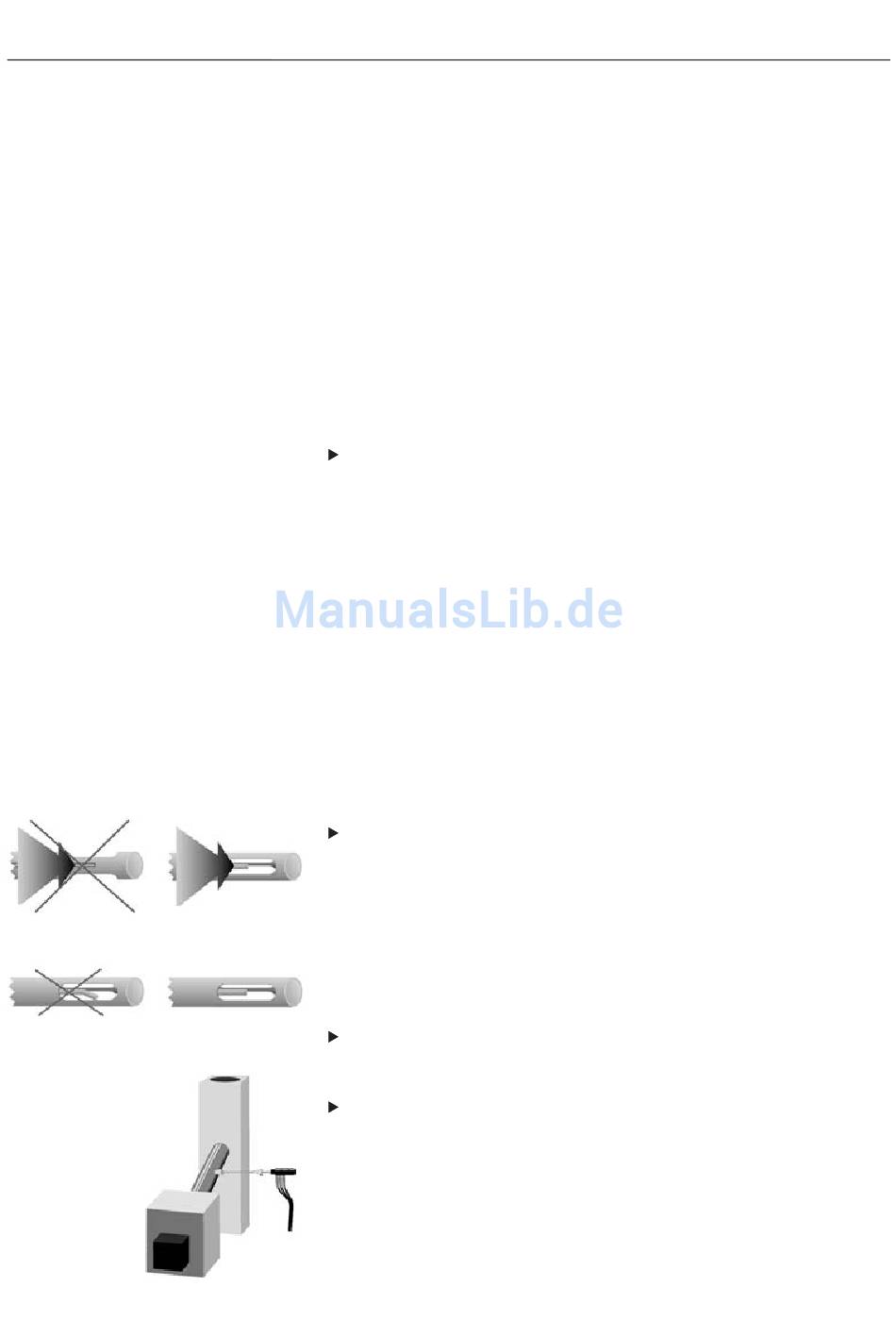

5 5 . . 4 4 A A b b g g a a s s - - T T e e m m p p e e r r a a t t u u r r m m e e s s s s e e n n
Die Messung der Abgastemperatur erfolgt über das Thermoele-
ment der Abgas-Sonde. Damit das Thermoelement geschützt ist
und gleichzeitig vom Abgas angeströmt werden kann, hat das
Sondenrohr in diesem Bereich seitliche Öffnungen.
Achten Sie darauf, dass das Thermoelement frei im Abgas-
strom liegt.
Das Thermoelement darf nicht von einem Steg des Sondenrohres
verdeckt sein. Nur so ist eine exakte Messung der Abgas-
temperatur und somit auch eine genaue Bestimmung des Abgas-
verlustes möglich.
Die Spitze des Thermoelements darf den Schutzkorb nicht
berühren!
Wenn nötig, Spitze des Thermoelements zurecht biegen.
S S o o n n d d e e n n r r o o h h r r i i n n d d e e n n A A b b g g a a s s - - K K a a n n a a l l f f ü ü h h r r e e n n
Führen Sie das Rohr der Abgas-Sonde möglichst waagerecht
in den Abgaskanal.
Am Sondenrohr herunterlaufende Kondensattropfen können
sonst zu einer schlagartigen Absenkung der gemessenen
Temperatur führen.
5 5 . . B B a a s s i i s s w w i i s s s s e e n n
