Montage und Anschluss
2. Verdrahtung

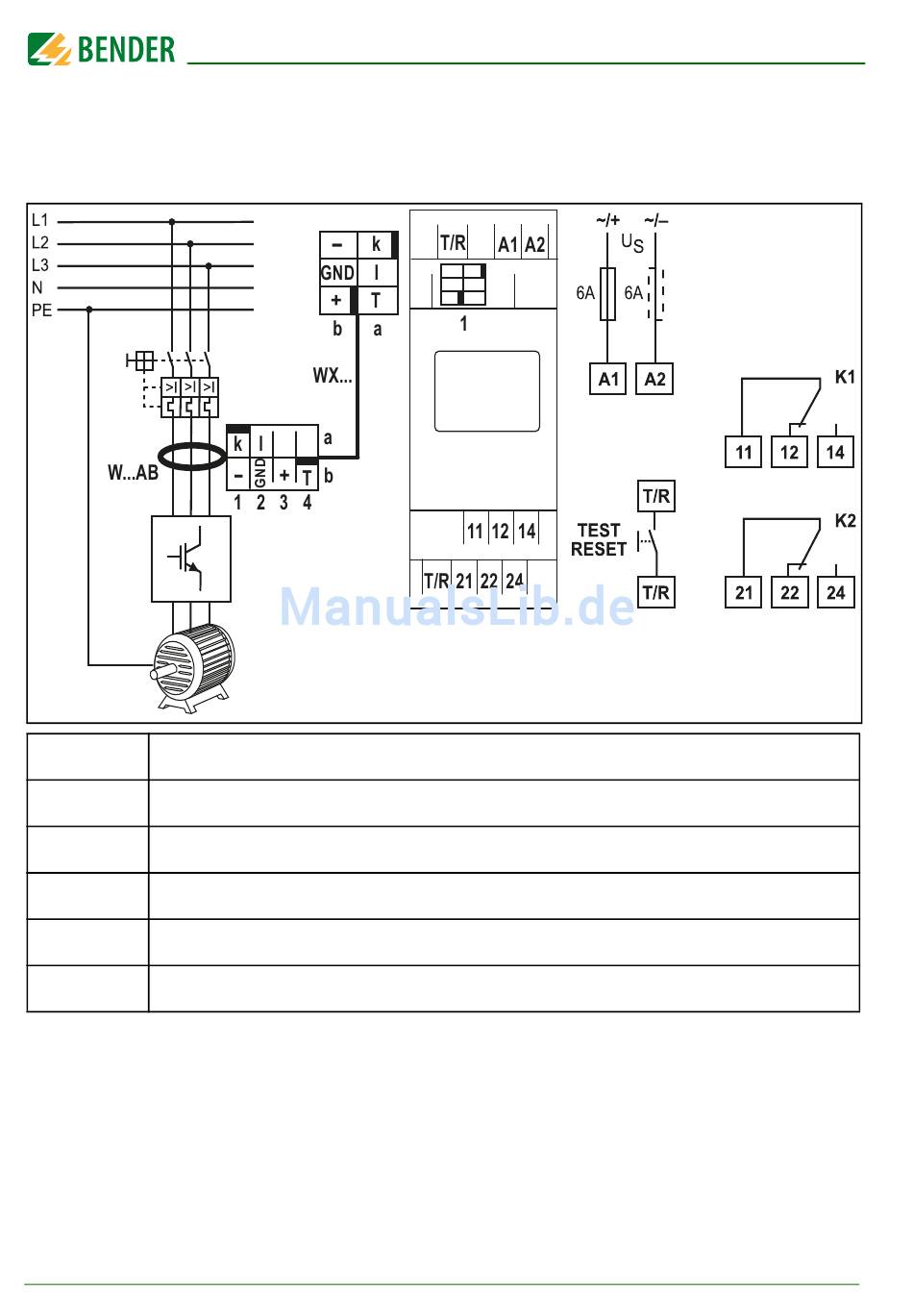

Verdrahten Sie das Gerät gemäß Anschlussschaltbild.
Klemme Anschlüsse
A1, A2 Anschluss an die Versorgungsspannung U
s
1 Buchse für Anschlussleitung WX... zum Messstromwandler
T/R Anschluss für kombinierte Test- und Reset-Taste
11, 12, 14 Alarm-Relais K1
21, 22, 24 Alarm-Relais K2
14
RCMA423_D00063_01_M_XXDE/07.2015
