4. Montage und Anschluss

GEFAHR

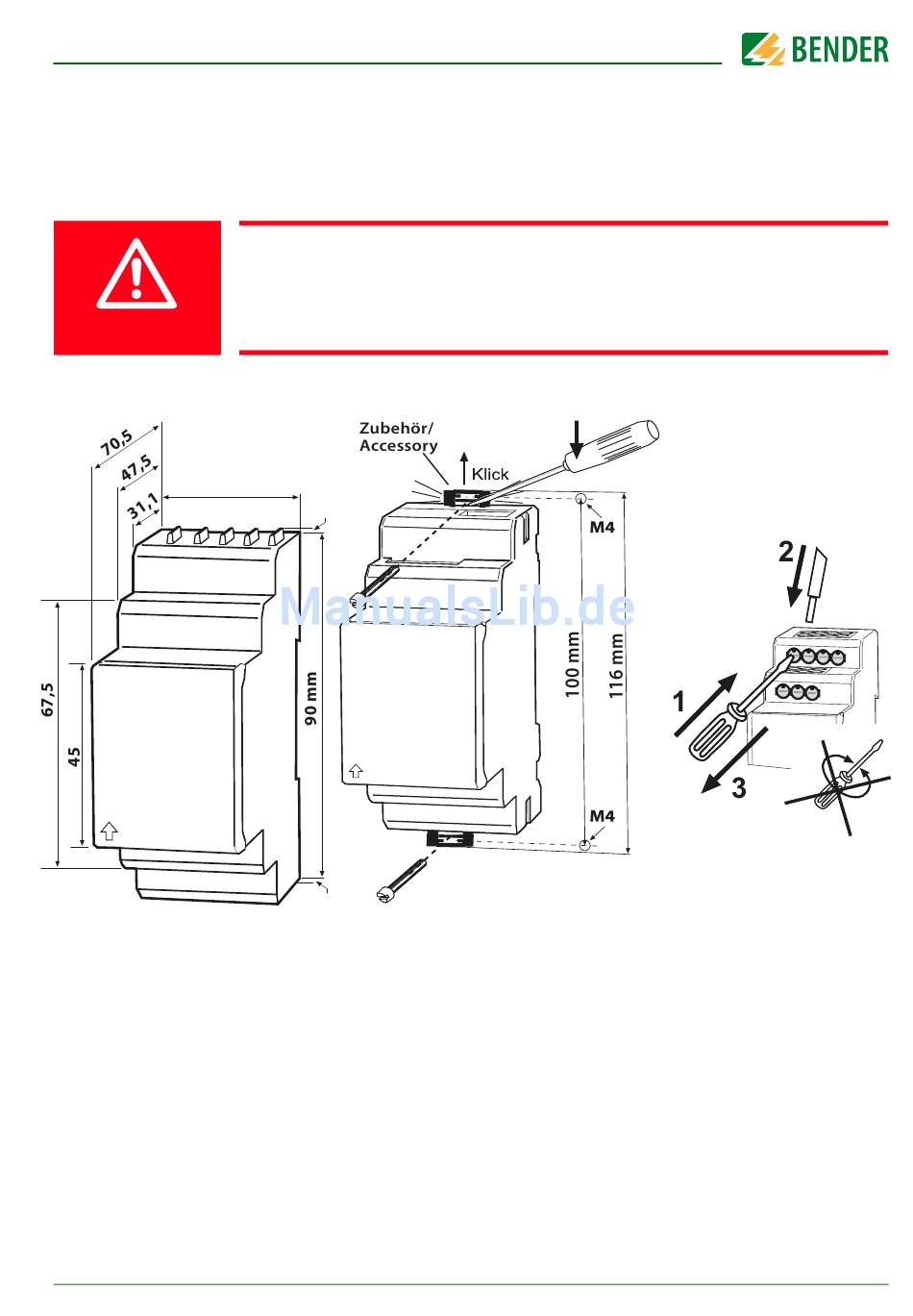

Maßbild, Skizze für Schraubbefestigung, Federklemmenanschluss
36 mm
Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten
unteren Seite aufzuklappen.
1. Montage auf Hutschiene:
Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene
so ein, dass ein sicherer und fester Sitz gewährleistet ist.
Schraub-Befestigung:
Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich,
siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse
hinaus ragende Position. Befestigen Sie das Gerät mit zwei M4-Schrau-
ben.
RCMA423_D00063_01_M_XXDE/07.2015
Sorgen Sie für Spannungsfreiheit im Montagebereich und
beachten Sie die Regeln für das Arbeiten an elektrischen
Anlagen!
