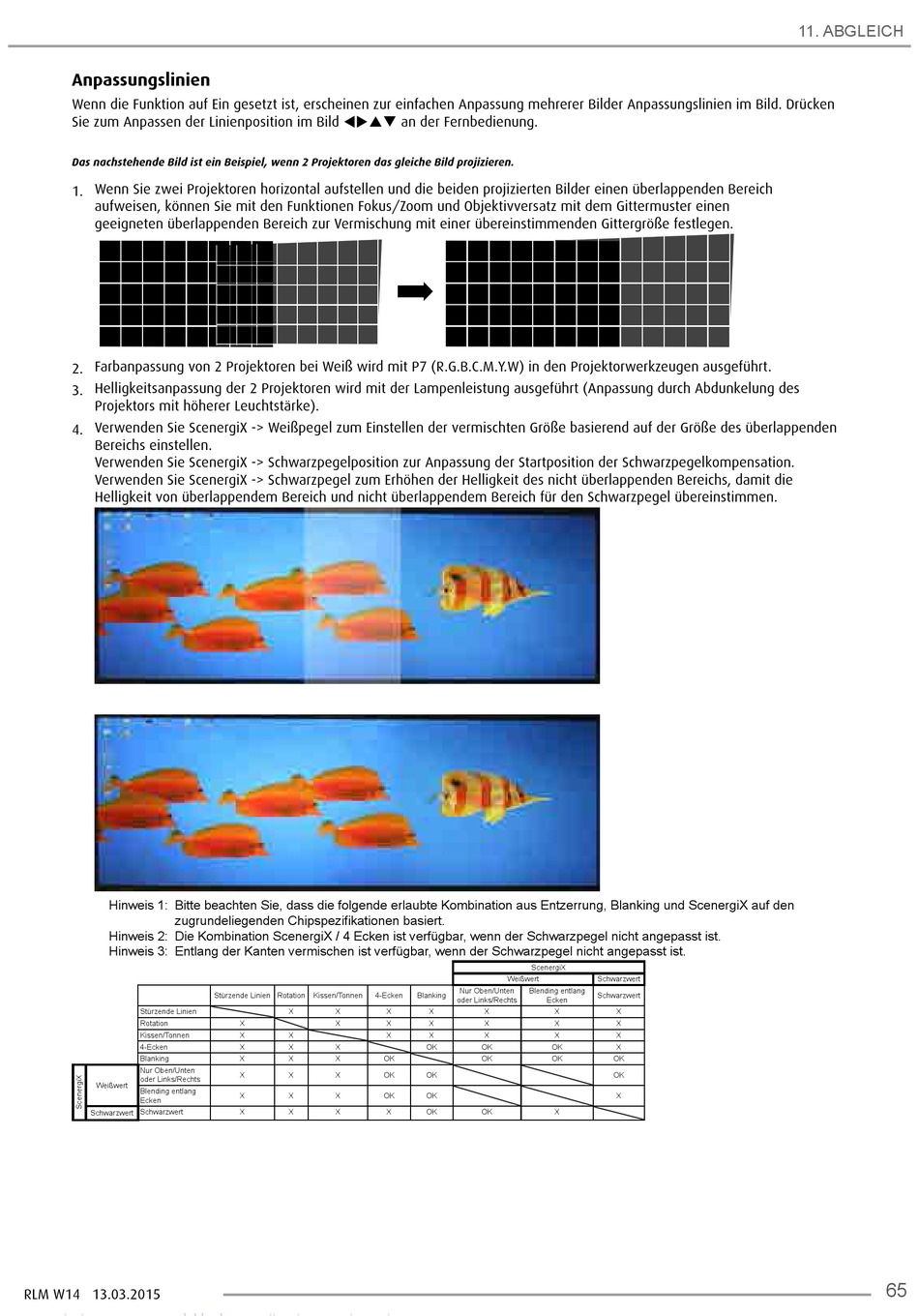

Barco RLM-W14 Bedienungsanleitung Seite 73
Inhaltsverzeichnis
Anpassungslinien
Wenn die Funktion auf Ein gesetzt ist, erscheinen zur einfachen Anpassung mehrerer Bilder Anpassungslinien im Bild. Drücken
Sie zum Anpassen der Linienposition im Bild an der Fernbedienung.
Das nachstehende Bild ist ein Beispiel, wenn 2 Projektoren das gleiche Bild projizieren.
1. Wenn Sie zwei Projektoren horizontal aufstellen und die beiden projizierten Bilder einen überlappenden Bereich
aufweisen, können Sie mit den Funktionen Fokus/Zoom und Objektivversatz mit dem Gittermuster einen
geeigneten überlappenden Bereich zur Vermischung mit einer übereinstimmenden Gittergröße festlegen.
2. Farbanpassung von 2 Projektoren bei Weiß wird mit P7 (R.G.B.C.M.Y.W) in den Projektorwerkzeugen ausgeführt.
3. Helligkeitsanpassung der 2 Projektoren wird mit der Lampenleistung ausgeführt (Anpassung durch Abdunkelung des
Projektors mit höherer Leuchtstärke).
4. Verwenden Sie ScenergiX -> Weißpegel zum Einstellen der vermischten Größe basierend auf der Größe des überlappenden
Bereichs einstellen.
Verwenden Sie ScenergiX -> Schwarzpegelposition zur Anpassung der Startposition der Schwarzpegelkompensation.
Verwenden Sie ScenergiX -> Schwarzpegel zum Erhöhen der Helligkeit des nicht überlappenden Bereichs, damit die
Helligkeit von überlappendem Bereich und nicht überlappendem Bereich für den Schwarzpegel übereinstimmen.
Hinweis 1: Bitte beachten Sie, dass die folgende erlaubte Kombination aus Entzerrung, Blanking und ScenergiX auf den
zugrundeliegenden Chipspezifikationen basiert.
Hinweis 2: Die Kombination ScenergiX / 4 Ecken ist verfügbar, wenn der Schwarzpegel nicht angepasst ist.
Hinweis 3: Entlang der Kanten vermischen ist verfügbar, wenn der Schwarzpegel nicht angepasst ist.
S
ü t
z r
e
n
d
e
L
n i
e i
n
R
t o
t a
o i
n
i K
s s
e
n
T /
o
n
n
e
n
4
E -
k c
e
n
B
a l
n
k
n i
g
Nur Oben/Unten
oder Links/Rechts
Weißwert
Blending entlang
Ecken
Schwarzwert Schwarzwert
RLM W14 13.03.2015
Stürzende Linien Rotation
Kissen/Tonnen
4-Ecken
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
O
X
X
X
O
X
X
X
O
X
X
X
X
ScenergiX
Weißwert
Nur Oben/Unten
Blending entlang
Blanking
oder Links/Rechts
Ecken
X
X
X
X
X
X
X
X
X
O
K
O
K
O
K
K
O
K
O
K
K
O
K
K
O
K
OK
OK
X
Schwarzwert
Schwarzwert
X
X
X
X
O
K
O
K
X
11. ABGLEICH
65
