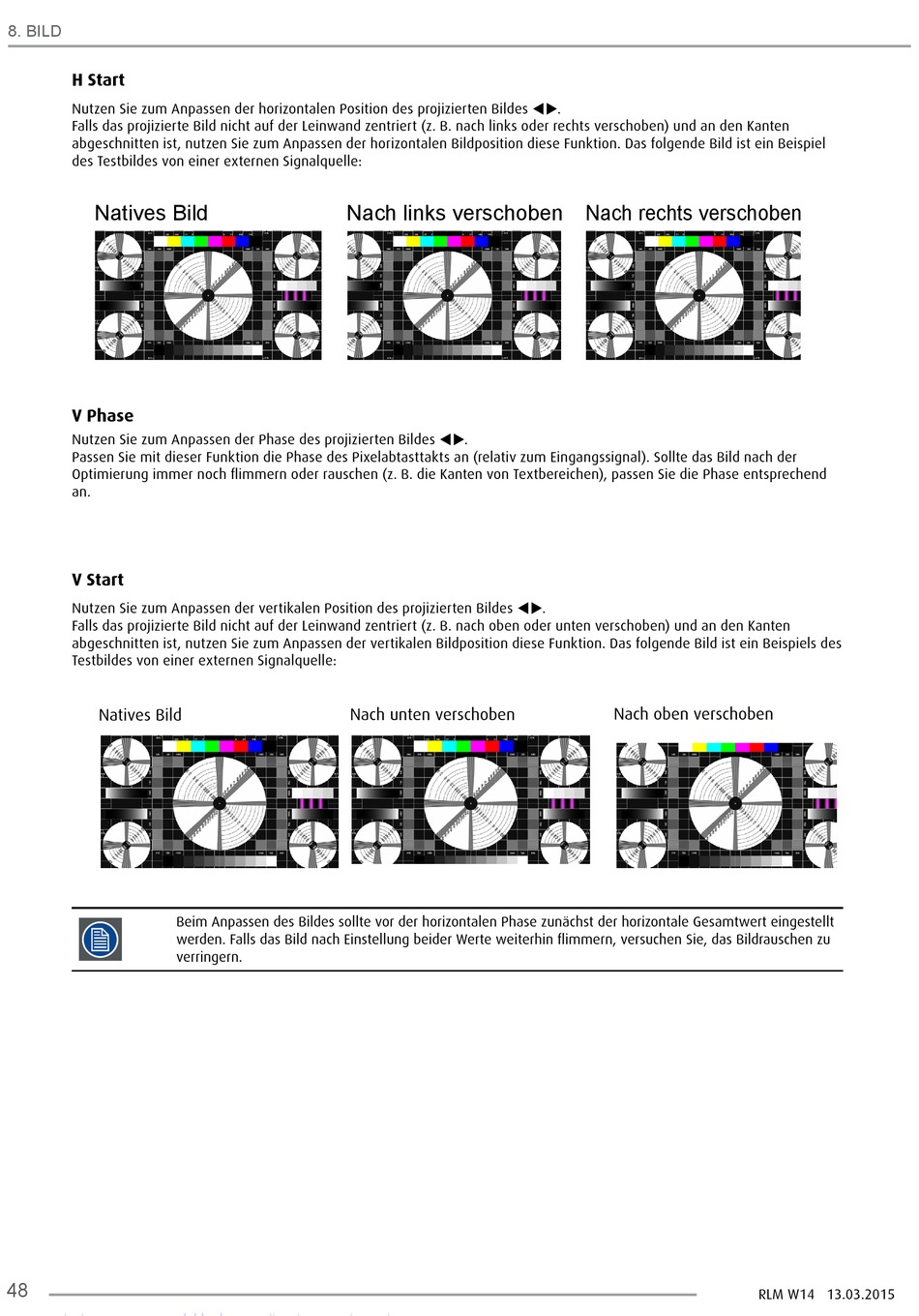

Barco RLM-W14 Bedienungsanleitung Seite 56

8. BILD
H Start
Nutzen Sie zum Anpassen der horizontalen Position des projizierten Bildes .
Falls das projizierte Bild nicht auf der Leinwand zentriert (z. B. nach links oder rechts verschoben) und an den Kanten
abgeschnitten ist, nutzen Sie zum Anpassen der horizontalen Bildposition diese Funktion. Das folgende Bild ist ein Beispiel
des Testbildes von einer externen Signalquelle:
Natives Bild
V Phase
Nutzen Sie zum Anpassen der Phase des projizierten Bildes .
Passen Sie mit dieser Funktion die Phase des Pixelabtasttakts an (relativ zum Eingangssignal). Sollte das Bild nach der
Optimierung immer noch flimmern oder rauschen (z. B. die Kanten von Textbereichen), passen Sie die Phase entsprechend
an.
V Start
Nutzen Sie zum Anpassen der vertikalen Position des projizierten Bildes .
Falls das projizierte Bild nicht auf der Leinwand zentriert (z. B. nach oben oder unten verschoben) und an den Kanten
abgeschnitten ist, nutzen Sie zum Anpassen der vertikalen Bildposition diese Funktion. Das folgende Bild ist ein Beispiels des
Testbildes von einer externen Signalquelle:
原始圖面
Natives Bild
Beim Anpassen des Bildes sollte vor der horizontalen Phase zunächst der horizontale Gesamtwert eingestellt
werden. Falls das Bild nach Einstellung beider Werte weiterhin flimmern, versuchen Sie, das Bildrauschen zu
verringern.
48
Nach links verschoben Nach rechts verschoben
圖面下偏
Nach unten verschoben
圖面上偏
Nach oben verschoben
RLM W14 13.03.2015
