Kabelverlegung

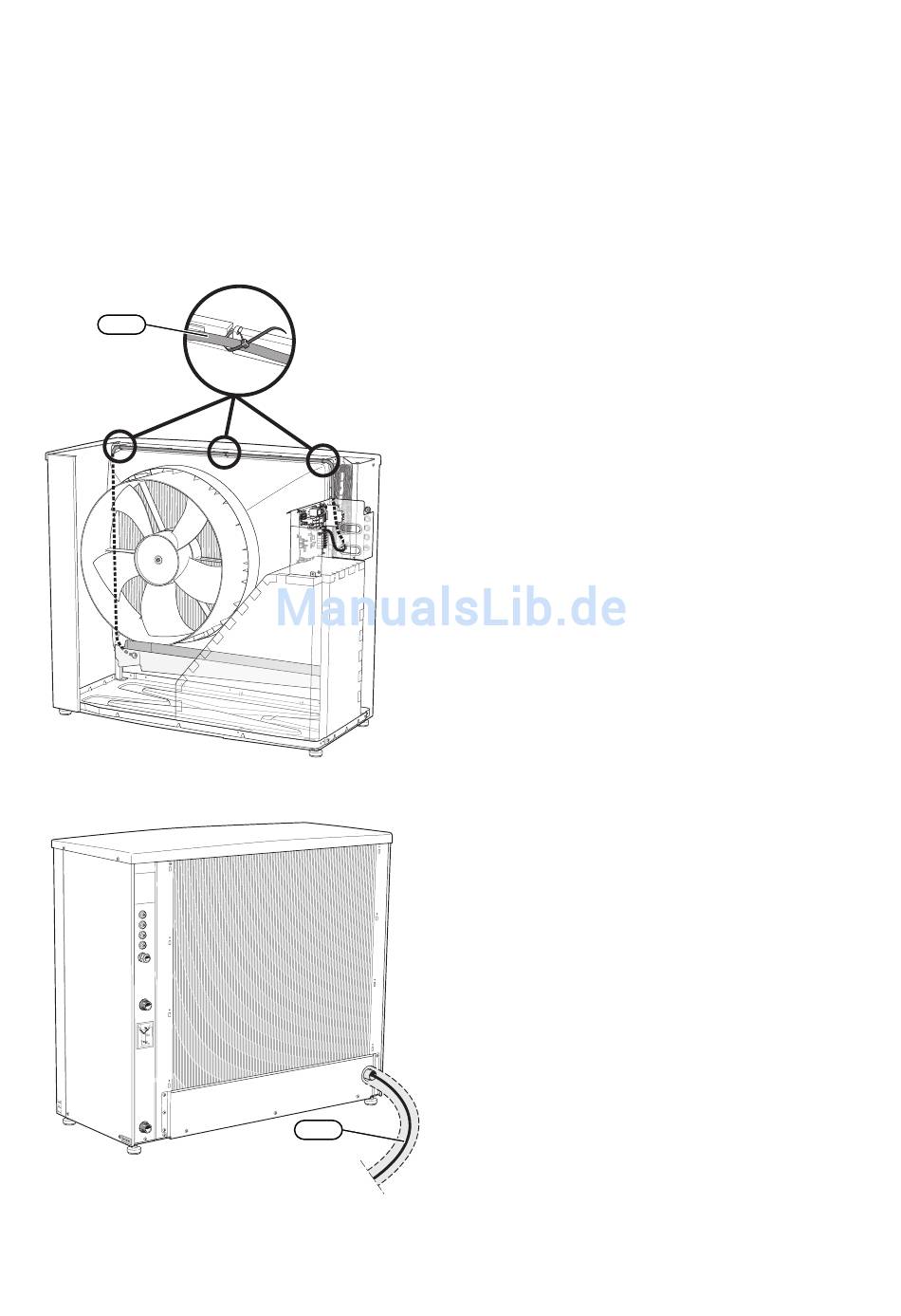

Die folgende Abbildung veranschaulicht die empfohlene
Kabelverlegung vom Schaltkasten zur Kondensatauffang-
wanne an der Innenseite von NP-AW20. Der Übergang
zwischen Strom- und Heizkabel muss nach der Durchfüh-
rung zur Kondensatauffangwanne erfolgen. Der Abstand
zwischen Schaltkasten und Durchführung zur Kondensa-
tauffangwanne beträgt ca. 1 600 mm.
EB14
L E K
Da ta
Se rie .n r.
OUT
IN
Art.nr. 711453
NP-AW20™
EB14
Da ta
Se rie .n r.
OUT
IN
Art.nr. 711453
Kapitel 5 | Elektrische Anschlüsse 27
