4 Rohranschlüsse
Allgemeines
Der Rohranschluss muss gemäß den geltenden Vorschrif-
ten vorgenommen werden.
Die maximale Rücklauftemperatur für NP-AW20 beträgt
etwa 55 °C, die maximale Ausgangstemperatur von der
Wärmepumpe liegt bei ca. 65 °C.
NP-AW20 ist auf der Wasserseite nicht mit Absperrven-
tilen ausgerüstet. Diese müssen montiert werden, um
ggf. zukünftige Servicearbeiten zu erleichtern. Die
Rücklauftemperatur wird vom Rücklauffühler begrenzt.
Wasservolumina
Je nach Größe von NP-AW20 ist ein verfügbares Wasser-
volumen erforderlich, um kurze Betriebszeiten zu vermei-
den und eine Enteisung ausführen zu können. Für einen
optimalen Betrieb von NP-AW20 wird ein verfügbares
Wassermindestvolumen von 10 l x Größenzahl empfoh-
len. Beispiel NP-AW20-12: 10 l x 12 = 120 l.
HINWEIS!
Das Rohrsystem muss gründlich gespült werden,
bevor die Wärmepumpe angeschlossen wird,
damit die enthaltenen Komponenten nicht
durch Verunreinigungen beschädigt werden.
Rohranschluss Wärmeträger
NP-AW20 kann mit dem Heizsystem verbunden oder
■
gemäß einer der Systemlösungen installiert werden,
die auf der Website unter www.alpha-innotec.com
abrufbar sind.
Die Wärmepumpe ist am oberen Anschluss (XL1) mit-
■
hilfe des Entlüftungsnippels am beiliegenden Flexrohr
zu entlüften.
Der im Lieferumfang befindliche Schmutzfilter wird
■
vor dem Einlass montiert, also am unteren Anschluss
(XL2) an NP-AW20.
Alle Rohre im Außenbereich sind mit einer mindestens
■
19 mm starken Wärmeisolierung zu versehen.
Absperr- und Entleerungsventil sind zu montieren,
■
damit NP-AW20 bei einer längeren Betriebsunterbre-
chung entleert werden kann.
Die beiliegenden Flexrohre fungieren als Vibrations-
■
dämpfer. Die Flexrohre werden mit einer Krümmung
verlegt, um eine Vibrationsdämpfung zu ermöglichen.
Ladepumpe
Die Ladepumpe (nicht im Produktlieferumfang enthal-
ten) wird über das Regelgerät mit Strom versorgt und
gesteuert. Es verfügt über eine integrierte Frostschutz-
funktion und sollte daher bei Frostgefahr nicht ausge-
schaltet werden.
Bei einer Temperatur unter +2 °C läuft die Ladepumpe
periodisch. So wird verhindert, dass das Wasser im Lade-
kreis gefriert. Die Funktion schützt ebenfalls vor einer
überhöhten Temperatur im Ladekreis.
NP-AW20™

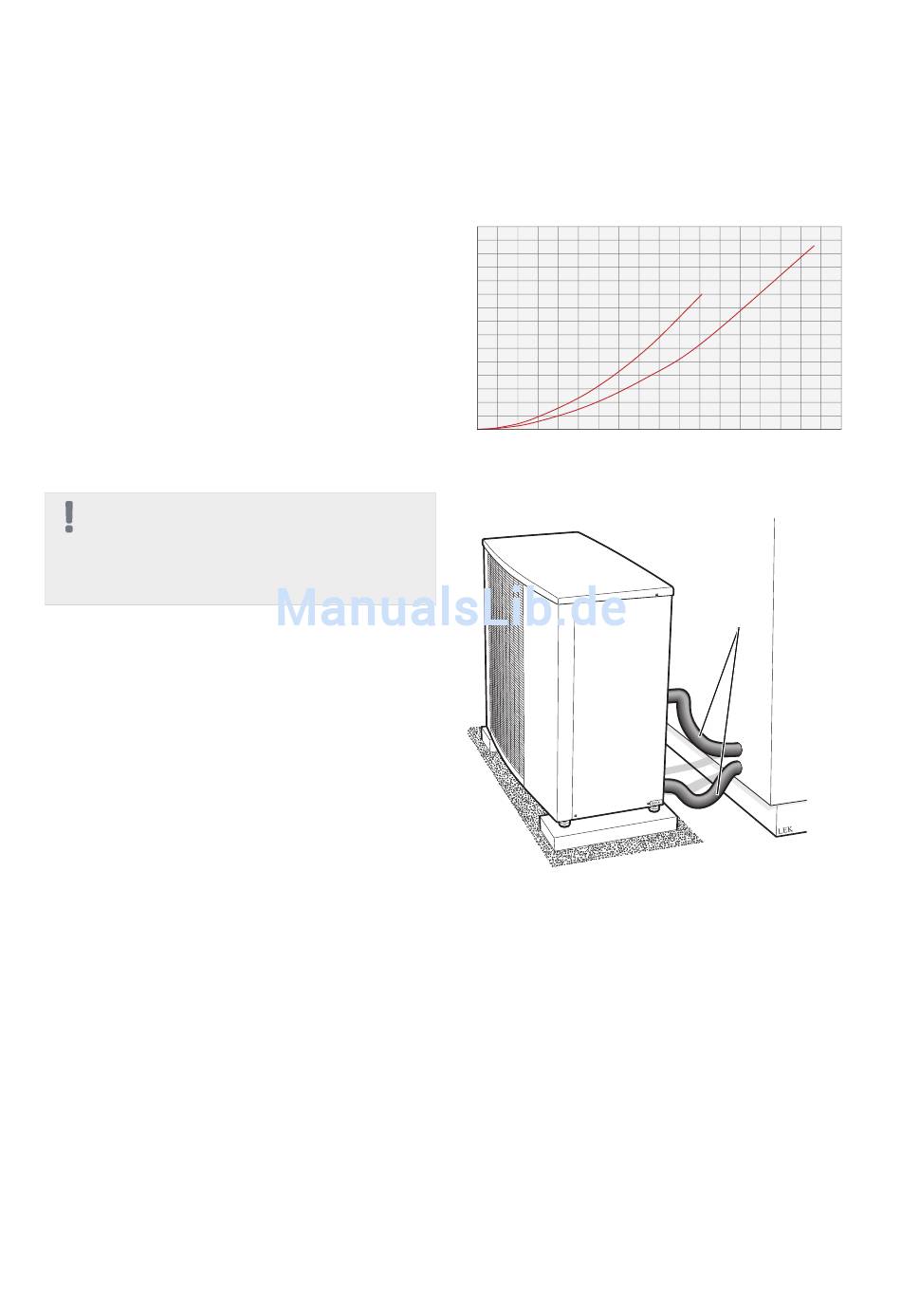

Druckabfall, Wärmeträgerseite
NP-AW20-8, -12, -16, -20
Tryckfall F2120
Druckverlust (kPa)
Tryckfall [kPa]
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
0
0,05 0,1
0,15 0,2
0,25 0,3
0,35 0,4
Wärmedämmung
-12/-16/-20
-8
0,45 0,5
0,55 0,6
0,65 0,7
0,75 0,8
0,85 0,9
Flöde [l/s]
Fluss (l/s)
Wärmedämmung
Kapitel 4 |
Rohranschlüsse
19
