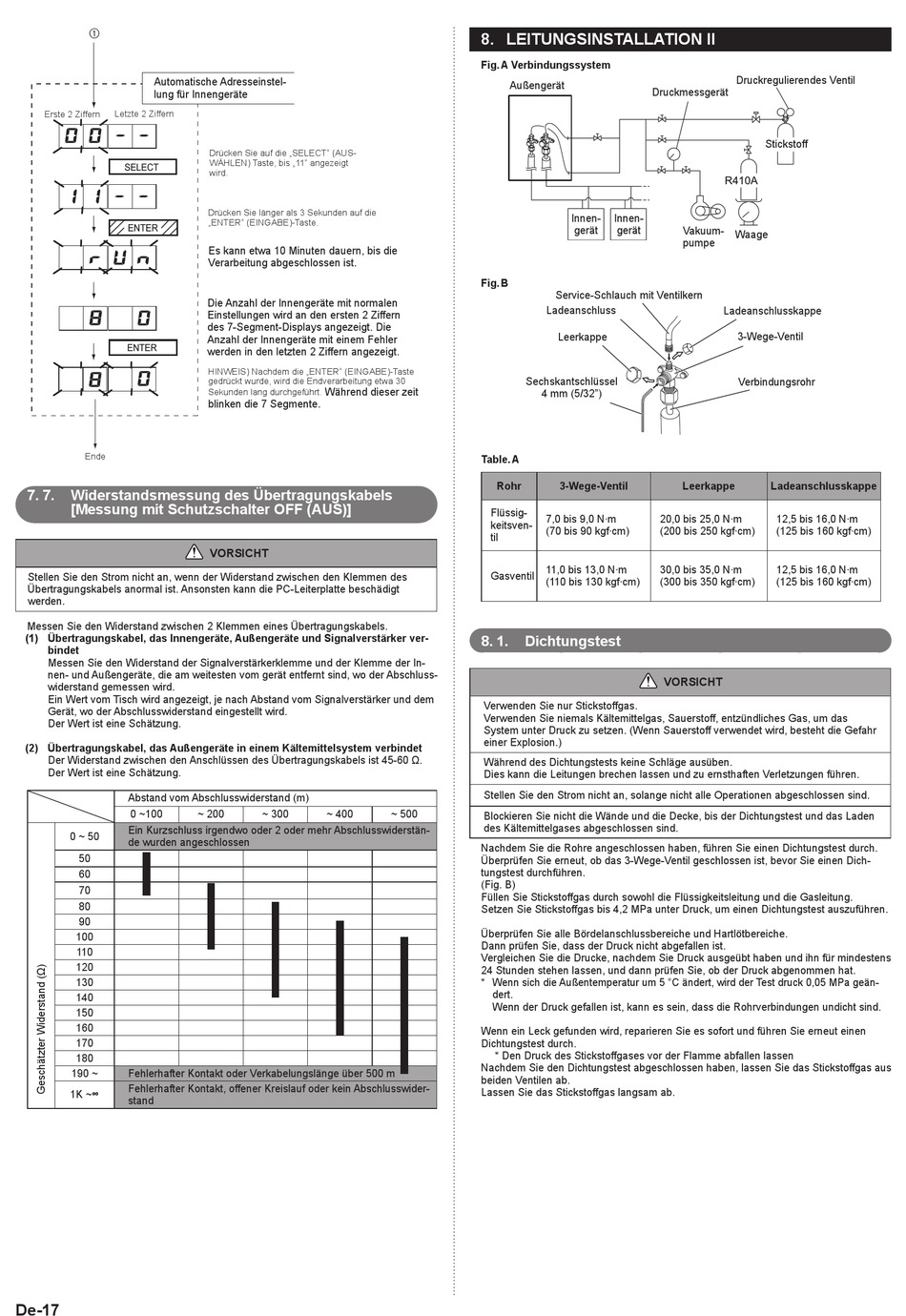

1
Automatische Adresseinstel-
lung für Innengeräte
Erste 2 Ziffern Letzte 2 Ziffern
SELECT
ENTER
ENTER
Ende
7. 7. Widerstandsmessung des Übertragungskabels
[Messung mit Schutzschalter OFF (AUS)]
Stellen Sie den Strom nicht an, wenn der Widerstand zwischen den Klemmen des
Übertragungskabels anormal ist. Ansonsten kann die PC-Leiterplatte beschädigt
werden.
Messen Sie den Widerstand zwischen 2 Klemmen eines Übertragungskabels.
(1) Übertragungskabel, das Innengeräte, Außengeräte und Signalverstärker ver-
bindet
Messen Sie den Widerstand der Signalverstärkerklemme und der Klemme der In-
nen- und Außengeräte, die am weitesten vom gerät entfernt sind, wo der Abschluss-
widerstand gemessen wird.
Ein Wert vom Tisch wird angezeigt, je nach Abstand vom Signalverstärker und dem
Gerät, wo der Abschlusswiderstand eingestellt wird.
Der Wert ist eine Schätzung.
(2) Übertragungskabel, das Außengeräte in einem Kältemittelsystem verbindet
Der Widerstand zwischen den Anschlüssen des Übertragungskabels ist 45-60 Ω.
Der Wert ist eine Schätzung.
Abstand vom Abschlusswiderstand (m)
0 ~100
Ein Kurzschluss irgendwo oder 2 oder mehr Abschlusswiderstän-
0 ~ 50
de wurden angeschlossen
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190 ~ Fehlerhafter Kontakt oder Verkabelungslänge über 500 m
Fehlerhafter Kontakt, offener Kreislauf oder kein Abschlusswider-
1K ~∞
stand
De-17
Drücken Sie auf die „SELECT" (AUS-
WÄHLEN) Taste, bis „11" angezeigt
wird.
Drücken Sie länger als 3 Sekunden auf die
„ENTER" (EINGABE)-Taste.
Es kann etwa 10 Minuten dauern, bis die
Verarbeitung abgeschlossen ist.
Die Anzahl der Innengeräte mit normalen
Einstellungen wird an den ersten 2 Ziffern
des 7-Segment-Displays angezeigt. Die
Anzahl der Innengeräte mit einem Fehler
werden in den letzten 2 Ziffern angezeigt.
HINWEIS) Nachdem die „ENTER" (EINGABE)-Taste
gedrückt wurde, wird die Endverarbeitung etwa 30
Während dieser zeit
Sekunden lang durchgeführt.
blinken die 7 Segmente.
VORSICHT
~ 200 ~ 300 ~ 400

8. LEITUNGSINSTALLATION II

Fig. A Verbindungssystem
Außengerät
Fig. B
Service-Schlauch mit Ventilkern
Ladeanschluss
Leerkappe
Sechskantschlüssel
4 mm (5/32")
Table. A
Rohr 3-Wege-Ventil
Flüssig-
7,0 bis 9,0 N·m
keitsven-
(70 bis 90 kgf·cm)
til
11,0 bis 13,0 N·m
Gasventil
(110 bis 130 kgf·cm)
8. 1.

Dichtungstest

Verwenden Sie nur Stickstoffgas.
Verwenden Sie niemals Kältemittelgas, Sauerstoff, entzündliches Gas, um das
System unter Druck zu setzen. (Wenn Sauerstoff verwendet wird, besteht die Gefahr
einer Explosion.)
Während des Dichtungstests keine Schläge ausüben.
Dies kann die Leitungen brechen lassen und zu ernsthaften Verletzungen führen.
Stellen Sie den Strom nicht an, solange nicht alle Operationen abgeschlossen sind.
~ 500
Blockieren Sie nicht die Wände und die Decke, bis der Dichtungstest und das Laden
des Kältemittelgases abgeschlossen sind.
Nachdem Sie die Rohre angeschlossen haben, führen Sie einen Dichtungstest durch.
Überprüfen Sie erneut, ob das 3-Wege-Ventil geschlossen ist, bevor Sie einen Dich-
tungstest durchführen.
(Fig. B)
Füllen Sie Stickstoffgas durch sowohl die Flüssigkeitsleitung und die Gasleitung.
Setzen Sie Stickstoffgas bis 4,2 MPa unter Druck, um einen Dichtungstest auszuführen.
Überprüfen Sie alle Bördelanschlussbereiche und Hartlötbereiche.
Dann prüfen Sie, dass der Druck nicht abgefallen ist.
Vergleichen Sie die Drucke, nachdem Sie Druck ausgeübt haben und ihn für mindestens
24 Stunden stehen lassen, und dann prüfen Sie, ob der Druck abgenommen hat.
* Wenn sich die Außentemperatur um 5 °C ändert, wird der Test druck 0,05 MPa geän-
dert.
Wenn der Druck gefallen ist, kann es sein, dass die Rohrverbindungen undicht sind.
Wenn ein Leck gefunden wird, reparieren Sie es sofort und führen Sie erneut einen
Dichtungstest durch.
* Den Druck des Stickstoffgases vor der Flamme abfallen lassen
Nachdem Sie den Dichtungstest abgeschlossen haben, lassen Sie das Stickstoffgas aus
beiden Ventilen ab.
Lassen Sie das Stickstoffgas langsam ab.
Druckregulierendes Ventil
Druckmessgerät
Innen- Innen-
gerät gerät
Vakuum-
Waage
pumpe
Ladeanschlusskappe
3-Wege-Ventil
Verbindungsrohr
Leerkappe
20,0 bis 25,0 N·m
(200 bis 250 kgf·cm)
30,0 bis 35,0 N·m
(300 bis 350 kgf·cm)
VORSICHT
Stickstoff
Ladeanschlusskappe
12,5 bis 16,0 N·m
(125 bis 160 kgf·cm)
12,5 bis 16,0 N·m
(125 bis 160 kgf·cm)
