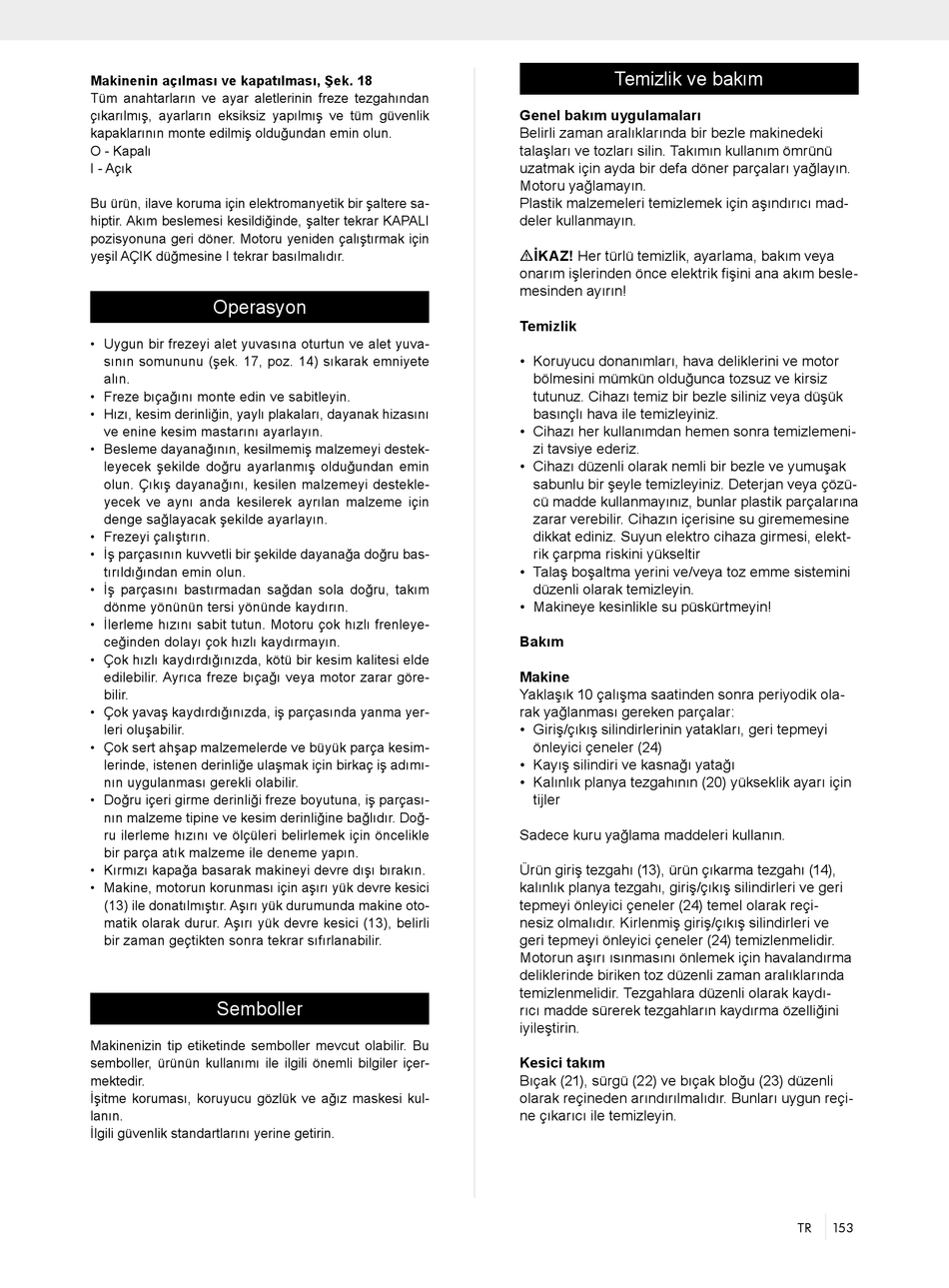

Scheppach HF50 Originalbetriebsanleitung Seite 153

Makinenin açılması ve kapatılması, Şek. 18
Tüm anahtarların ve ayar aletlerinin freze tezgahından
çıkarılmış, ayarların eksiksiz yapılmış ve tüm güvenlik
kapaklarının monte edilmiş olduğundan emin olun.
O - Kapalı
I - Açık
Bu ürün, ilave koruma için elektromanyetik bir şaltere sa-
hiptir. Akım beslemesi kesildiğinde, şalter tekrar KAPALI
pozisyonuna geri döner. Motoru yeniden çalıştırmak için
yeşil AÇIK düğmesine I tekrar basılmalıdır.
Operasyon
• Uygun bir frezeyi alet yuvasına oturtun ve alet yuva-
sının somununu (şek. 17, poz. 14) sıkarak emniyete
alın.
• Freze bıçağını monte edin ve sabitleyin.
• Hızı, kesim derinliğin, yaylı plakaları, dayanak hizasını
ve enine kesim mastarını ayarlayın.
• Besleme dayanağının, kesilmemiş malzemeyi destek-
leyecek şekilde doğru ayarlanmış olduğundan emin
olun. Çıkış dayanağını, kesilen malzemeyi destekle-
yecek ve aynı anda kesilerek ayrılan malzeme için
denge sağlayacak şekilde ayarlayın.
• Frezeyi çalıştırın.
• İş parçasının kuvvetli bir şekilde dayanağa doğru bas-
tırıldığından emin olun.
• İş parçasını bastırmadan sağdan sola doğru, takım
dönme yönünün tersi yönünde kaydırın.
• İlerleme hızını sabit tutun. Motoru çok hızlı frenleye-
ceğinden dolayı çok hızlı kaydırmayın.
• Çok hızlı kaydırdığınızda, kötü bir kesim kalitesi elde
edilebilir. Ayrıca freze bıçağı veya motor zarar göre-
bilir.
• Çok yavaş kaydırdığınızda, iş parçasında yanma yer-
leri oluşabilir.
• Çok sert ahşap malzemelerde ve büyük parça kesim-
lerinde, istenen derinliğe ulaşmak için birkaç iş adımı-
nın uygulanması gerekli olabilir.
• Doğru içeri girme derinliği freze boyutuna, iş parçası-
nın malzeme tipine ve kesim derinliğine bağlıdır. Doğ-
ru ilerleme hızını ve ölçüleri belirlemek için öncelikle
bir parça atık malzeme ile deneme yapın.
• Kırmızı kapağa basarak makineyi devre dışı bırakın.
• Makine, motorun korunması için aşırı yük devre kesici
(13) ile donatılmıştır. Aşırı yük durumunda makine oto-
matik olarak durur. Aşırı yük devre kesici (13), belirli
bir zaman geçtikten sonra tekrar sıfırlanabilir.
Semboller
Makinenizin tip etiketinde semboller mevcut olabilir. Bu
semboller, ürünün kullanımı ile ilgili önemli bilgiler içer-
mektedir.
İşitme koruması, koruyucu gözlük ve ağız maskesi kul-
lanın.
İlgili güvenlik standartlarını yerine getirin.
Temizlik ve bakım
Genel bakım uygulamaları
Belirli zaman aralıklarında bir bezle makinedeki
talaşları ve tozları silin. Takımın kullanım ömrünü
uzatmak için ayda bir defa döner parçaları yağlayın.
Motoru yağlamayın.
Plastik malzemeleri temizlemek için aşındırıcı mad-
deler kullanmayın.
mİKAZ! Her türlü temizlik, ayarlama, bakım veya
onarım işlerinden önce elektrik fişini ana akım besle-
mesinden ayırın!
Temizlik
• Koruyucu donanımları, hava deliklerini ve motor
bölmesini mümkün olduğunca tozsuz ve kirsiz
tutunuz. Cihazı temiz bir bezle siliniz veya düşük
basınçlı hava ile temizleyiniz.
• Cihazı her kullanımdan hemen sonra temizlemeni-
zi tavsiye ederiz.
• Cihazı düzenli olarak nemli bir bezle ve yumuşak
sabunlu bir şeyle temizleyiniz. Deterjan veya çözü-
cü madde kullanmayınız, bunlar plastik parçalarına
zarar verebilir. Cihazın içerisine su girememesine
dikkat ediniz. Suyun elektro cihaza girmesi, elekt-
rik çarpma riskini yükseltir
• Talaş boşaltma yerini ve/veya toz emme sistemini
düzenli olarak temizleyin.
• Makineye kesinlikle su püskürtmeyin!
Bakım
Makine
Yaklaşık 10 çalışma saatinden sonra periyodik ola-
rak yağlanması gereken parçalar:
• Giriş/çıkış silindirlerinin yatakları, geri tepmeyi
önleyici çeneler (24)
• Kayış silindiri ve kasnağı yatağı
• Kalınlık planya tezgahının (20) yükseklik ayarı için
tijler
Sadece kuru yağlama maddeleri kullanın.
Ürün giriş tezgahı (13), ürün çıkarma tezgahı (14),
kalınlık planya tezgahı, giriş/çıkış silindirleri ve geri
tepmeyi önleyici çeneler (24) temel olarak reçi-
nesiz olmalıdır. Kirlenmiş giriş/çıkış silindirleri ve
geri tepmeyi önleyici çeneler (24) temizlenmelidir.
Motorun aşırı ısınmasını önlemek için havalandırma
deliklerinde biriken toz düzenli zaman aralıklarında
temizlenmelidir. Tezgahlara düzenli olarak kaydı-
rıcı madde sürerek tezgahların kaydırma özelliğini
iyileştirin.
Kesici takım
Bıçak (21), sürgü (22) ve bıçak bloğu (23) düzenli
olarak reçineden arındırılmalıdır. Bunları uygun reçi-
ne çıkarıcı ile temizleyin.
TR 153
