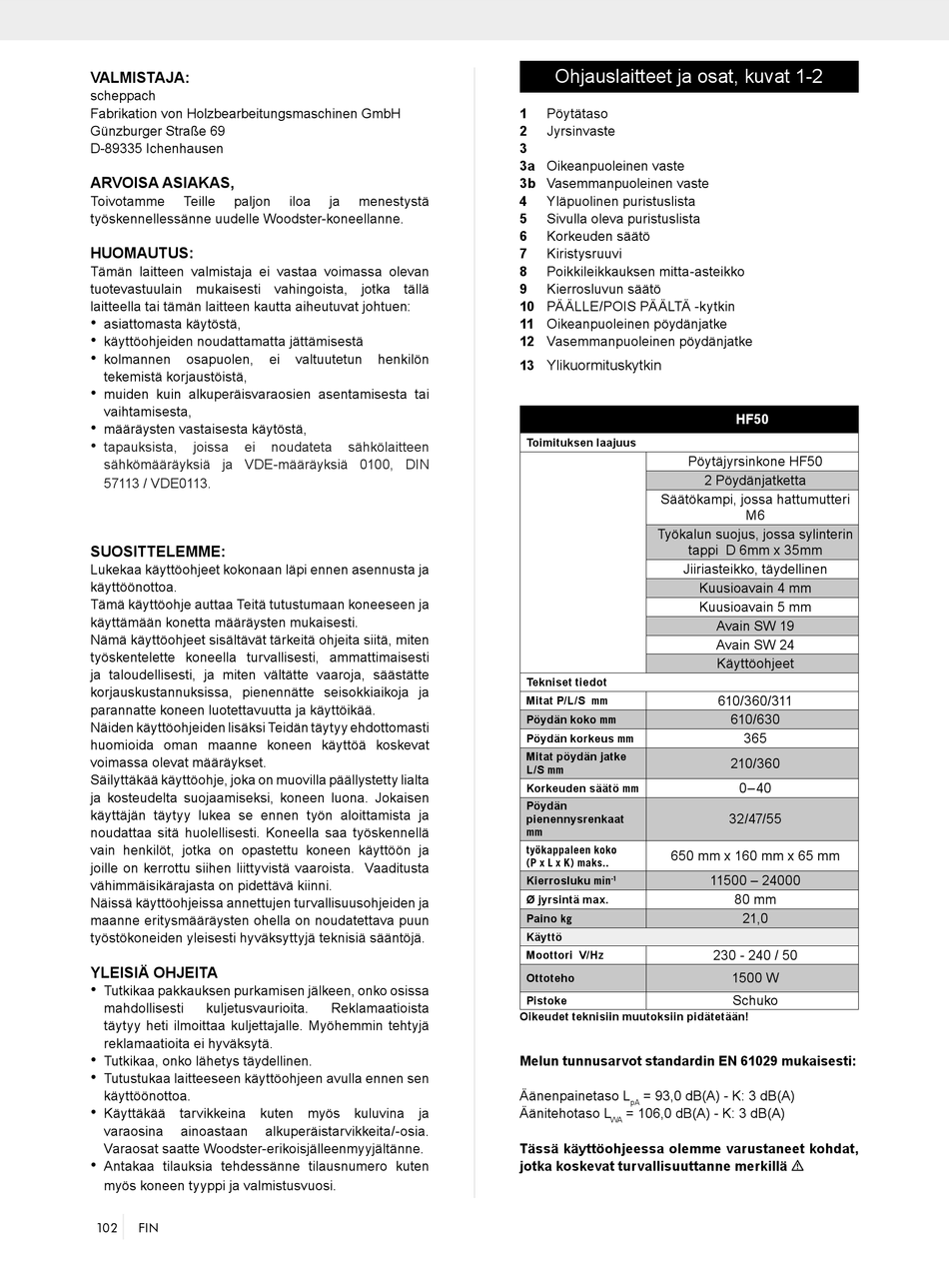

Scheppach HF50 Originalbetriebsanleitung Seite 102

VALMISTAJA:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
ARVOISA ASIAKAS,
Toivotamme Teille paljon
työskennellessänne uudelle Woodster-koneellanne.
HUOMAUTUS:
Tämän laitteen valmistaja ei vastaa voimassa olevan
tuotevastuulain mukaisesti vahingoista, jotka tällä
laitteella tai tämän laitteen kautta aiheutuvat johtuen:
•
asiattomasta käytöstä,
•
käyttöohjeiden noudattamatta jättämisestä
•
kolmannen osapuolen, ei
tekemistä korjaustöistä,
•
muiden kuin alkuperäisvaraosien asentamisesta tai
vaihtamisesta,
•
määräysten vastaisesta käytöstä,
•
tapauksista, joissa ei
sähkömääräyksiä ja VDE-määräyksiä 0100, DIN
57113 / VDE0113.
SUOSITTELEMME:
Lukekaa käyttöohjeet kokonaan läpi ennen asennusta ja
käyttöönottoa.
Tämä käyttöohje auttaa Teitä tutustumaan koneeseen ja
käyttämään konetta määräysten mukaisesti.
Nämä käyttöohjeet sisältävät tärkeitä ohjeita siitä, miten
työskentelette koneella turvallisesti, ammattimaisesti
ja taloudellisesti, ja miten vältätte vaaroja, säästätte
korjauskustannuksissa, pienennätte seisokkiaikoja ja
parannatte koneen luotettavuutta ja käyttöikää.
Näiden käyttöohjeiden lisäksi Teidän täytyy ehdottomasti
huomioida oman maanne koneen käyttöä koskevat
voimassa olevat määräykset.
Säilyttäkää käyttöohje, joka on muovilla päällystetty lialta
ja kosteudelta suojaamiseksi, koneen luona. Jokaisen
käyttäjän täytyy lukea se ennen työn aloittamista ja
noudattaa sitä huolellisesti. Koneella saa työskennellä
vain henkilöt, jotka on opastettu koneen käyttöön ja
joille on kerrottu siihen liittyvistä vaaroista. Vaaditusta
vähimmäisikärajasta on pidettävä kiinni.
Näissä käyttöohjeissa annettujen turvallisuusohjeiden ja
maanne eritysmääräysten ohella on noudatettava puun
työstökoneiden yleisesti hyväksyttyjä teknisiä sääntöjä.
YLEISIÄ OHJEITA
•
Tutkikaa pakkauksen purkamisen jälkeen, onko osissa
mahdollisesti kuljetusvaurioita.
täytyy heti ilmoittaa kuljettajalle. Myöhemmin tehtyjä
reklamaatioita ei hyväksytä.
•
Tutkikaa, onko lähetys täydellinen.
•
Tutustukaa laitteeseen käyttöohjeen avulla ennen sen
käyttöönottoa.
•
Käyttäkää tarvikkeina kuten myös kuluvina ja
varaosina ainoastaan alkuperäistarvikkeita/-osia.
Varaosat saatte Woodster-erikoisjälleenmyyjältänne.
•
Antakaa tilauksia tehdessänne tilausnumero kuten
myös koneen tyyppi ja valmistusvuosi.
102 FIN
iloa ja menestystä
valtuutetun henkilön
noudateta sähkölaitteen
Reklamaatioista
Ohjauslaitteet ja osat, kuvat 1-2
1
Pöytätaso
2 Jyrsinvaste
3
3a Oikeanpuoleinen vaste
3b Vasemmanpuoleinen vaste
4 Yläpuolinen puristuslista
5 Sivulla oleva puristuslista
6
Korkeuden säätö
7 Kiristysruuvi
8
Poikkileikkauksen mitta-asteikko
9 Kierrosluvun säätö
10 PÄÄLLE/POIS PÄÄLTÄ -kytkin
11 Oikeanpuoleinen pöydänjatke
12 Vasemmanpuoleinen pöydänjatke
Ylikuormituskytkin
13
Toimituksen laajuus
Pöytäjyrsinkone HF50
Säätökampi, jossa hattumutteri
Työkalun suojus, jossa sylinterin
tappi D 6mm x 35mm
Jiiriasteikko, täydellinen
Tekniset tiedot
Mitat P/L/S mm
Pöydän koko mm
Pöydän korkeus mm
Mitat pöydän jatke
L/S mm
Korkeuden säätö mm
Pöydän
pienennysrenkaat
mm
työkappaleen koko
650 mm x 160 mm x 65 mm
(P x L x K) maks..
Kierrosluku min
-1
Ø jyrsintä max.
Paino kg
Käyttö
Moottori V/Hz
Ottoteho
Pistoke
Oikeudet teknisiin muutoksiin pidätetään!
Melun tunnusarvot standardin EN 61029 mukaisesti:
Äänenpainetaso L = 93,0 dB(A) - K: 3 dB(A)
pA
Äänitehotaso L = 106,0 dB(A) - K: 3 dB(A)
WA
Tässä käyttöohjeessa olemme varustaneet kohdat,
jotka koskevat turvallisuuttanne merkillä m
HF50
2 Pöydänjatketta
M6
Kuusioavain 4 mm
Kuusioavain 5 mm
Avain SW 19
Avain SW 24
Käyttöohjeet
610/360/311
610/630
365
210/360
0–40
32/47/55
11500 – 24000
80 mm
21,0
230 - 240 / 50
1500 W
Schuko
