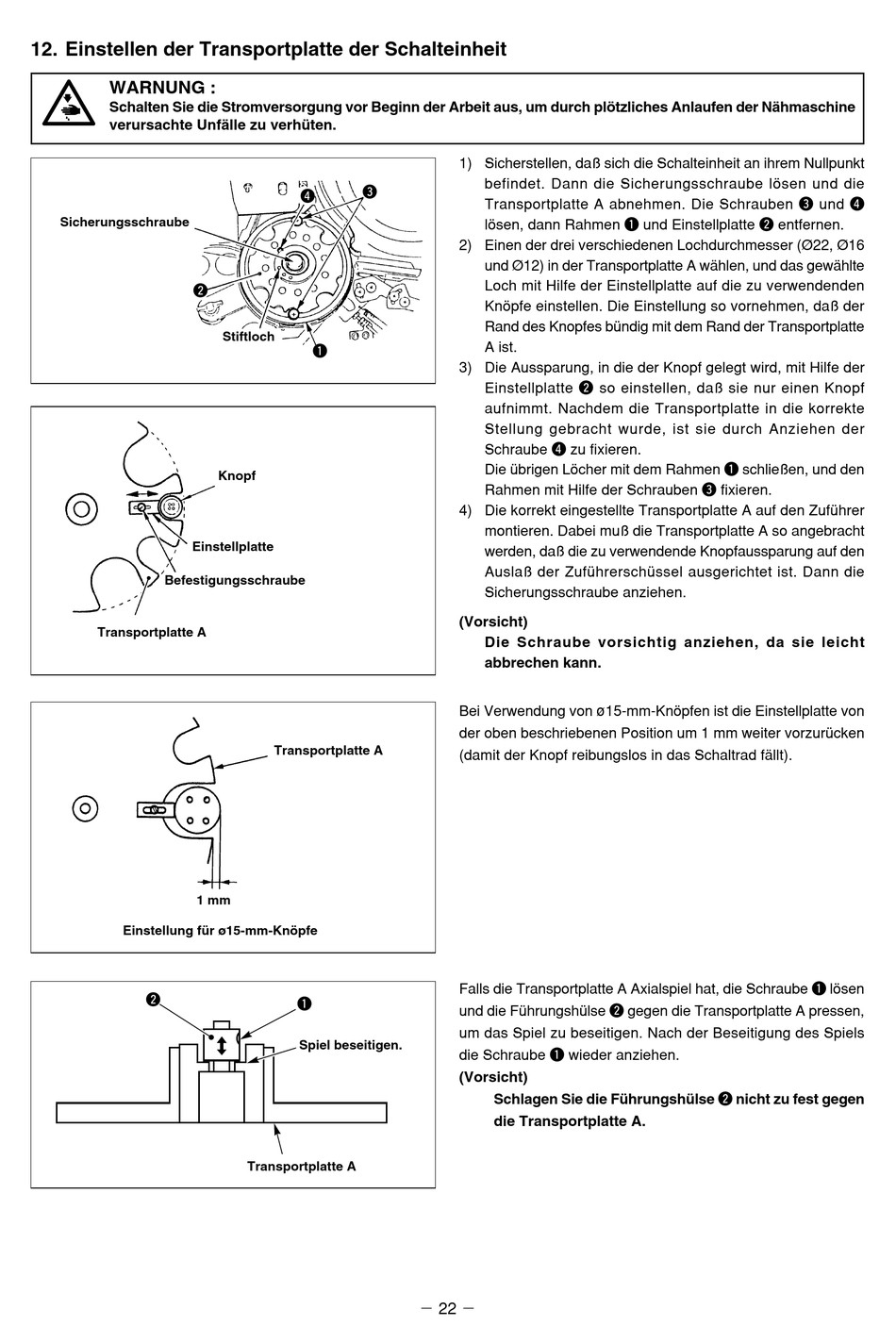

12. Einstellen der Transportplatte der Schalteinheit

WARNUNG :
Schalten Sie die Stromversorgung vor Beginn der Arbeit aus, um durch plötzliches Anlaufen der Nähmaschine
verursachte Unfälle zu verhüten.
Sicherungsschraube
w
Einstellplatte
Befestigungsschraube
Transportplatte A
1 mm
Einstellung für ø15-mm-Knöpfe
w
e
r
Stiftloch
q
Knopf
Transportplatte A
q
Spiel beseitigen.
Transportplatte A
1) Sicherstellen, daß sich die Schalteinheit an ihrem Nullpunkt
befindet. Dann die Sicherungsschraube lösen und die
Transportplatte A abnehmen. Die Schrauben e und r
lösen, dann Rahmen q und Einstellplatte w entfernen.
2) Einen der drei verschiedenen Lochdurchmesser (Ø22, Ø16
und Ø12) in der Transportplatte A wählen, und das gewählte
Loch mit Hilfe der Einstellplatte auf die zu verwendenden
Knöpfe einstellen. Die Einstellung so vornehmen, daß der
Rand des Knopfes bündig mit dem Rand der Transportplatte
A ist.
3) Die Aussparung, in die der Knopf gelegt wird, mit Hilfe der
Einstellplatte w so einstellen, daß sie nur einen Knopf
aufnimmt. Nachdem die Transportplatte in die korrekte
Stellung gebracht wurde, ist sie durch Anziehen der
Schraube r zu fixieren.
Die übrigen Löcher mit dem Rahmen q schließen, und den
Rahmen mit Hilfe der Schrauben e fixieren.
4) Die korrekt eingestellte Transportplatte A auf den Zuführer
montieren. Dabei muß die Transportplatte A so angebracht
werden, daß die zu verwendende Knopfaussparung auf den
Auslaß der Zuführerschüssel ausgerichtet ist. Dann die
Sicherungsschraube anziehen.
(Vorsicht)
Die Schraube vorsichtig anziehen, da sie leicht
abbrechen kann.
Bei Verwendung von ø15-mm-Knöpfen ist die Einstellplatte von
der oben beschriebenen Position um 1 mm weiter vorzurücken
(damit der Knopf reibungslos in das Schaltrad fällt).
Falls die Transportplatte A Axialspiel hat, die Schraube q lösen
und die Führungshülse w gegen die Transportplatte A pressen,
um das Spiel zu beseitigen. Nach der Beseitigung des Spiels
die Schraube q wieder anziehen.
(Vorsicht)
Schlagen Sie die Führungshülse w nicht zu fest gegen
die Transportplatte A.
22
− −
