- Seite 1 Bedienungsanleitung Pyrometer PCE-TC 24 / PCE-TC 25 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 18. Juni 2019 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Bildspeicher ........................6 Displaybeleuchtung ......................7 Temperatureinheit ......................7 Automatische Abschaltfunktion..................8 Speicherplatz ........................8 Farbskala ......................... 9 Emissionswert ........................9 Anzeige heißester/kältester Punkt ...................10 Hintergrundinformationen ..............11 Emissionswerte gängiger Materialien ..........11 Garantie ....................12 Entsorgung ..................12 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Technische Spezifikationen
Messbereichsüberschreitung Stromversorgung 4 LR6 AA Batterien oder USB-Versorgung Batterielaufzeit Ca. 8 Stunden Lieferumfang 1 x Digitalthermometer PCE-TC 24 bzw. PCE-TC 25 1 x Micro-USB Kabel 1 x Kartenlesegerät 1 x microSD-Speicherkarte 4 x 1,5 V AA Batterie 1 x Aufbewahrungstasche 1 x Bedienungsanleitung ©... -
Seite 5: Gerätebeschreibung

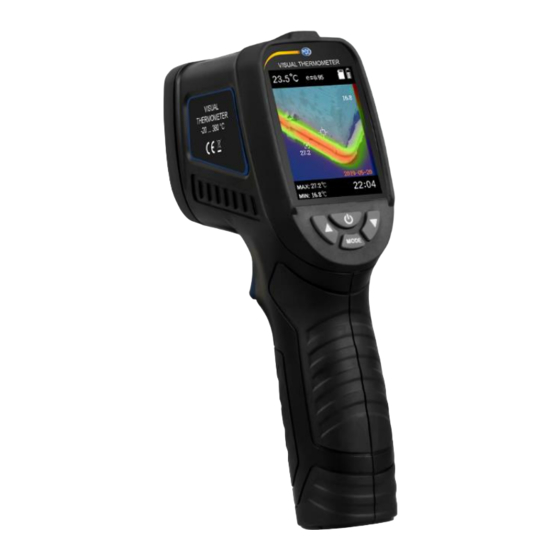

Gerätebeschreibung Gerät Abb.1 Infrarot-Bildobjektiv MODE-Taste (Menü / Bestätigen) Echtbildkamera Pfeiltaste ab Ein-/Aus / Zurück-Taste Auslösetaster TFT-Farbdisplay Batteriefach / Stativanschluss Steckplatz SD-Karte / USB-Anschluss Pfeiltaste auf © PCE Instruments... - Seite 6 Wenn im Display steht „SD card error! Please check!“, ist keine SD-Karte eingesetzt. Der Hinweis „FULL“ unten links im Display deutet auf eine volle SD-Karte hin. Die beiliegende SD-Karte hat eine Speicherkapazität von 8 GB. Abb. 2 © PCE Instruments...
- Seite 7 Hauptmenü Zeiteinstellung Anzahl aufgenommener Bilder Einstellung Helligkeit Hintergrundbeleuchtung Einstellung Temperatureinheit Einstellung automatische Abschaltfunktion Verfügbarer Speicherplatz auf Speicherkarte Einstellung Farbskala Einstellung Emissionswert / Emissionsgrades Anzeige heißester/kältester Messpunkt © PCE Instruments...
-
Seite 8: Einstellungen
Sie mit den Pfeiltasten zwischen den Bildern wechseln. Um ein Bild zu löschen, drücken Sie die Mode-Taste und bestätigen Sie mit „YES“ (Pfeiltaste ▲). Mit der Ein/Aus-Taste können Sie die Einzelbildansicht verlassen und zur Übersicht zurückkehren. © PCE Instruments... -
Seite 9: Displaybeleuchtung
Sie mit der Pfeiltaste ▼, wie im Bild zu sehen, den Menüpunkt für die Temperatureinheit aus. Drücken Mode-Taste, zwischen Temperatureinheiten (°C, °F) hin- und her zu schalten. Drücken Sie die Ein/Aus-Taste, um Ihre Einstellung zu speichern und das Menü zu verlassen. © PCE Instruments... -
Seite 10: Automatische Abschaltfunktion
Schalten Sie das Gerät ein, drücken Sie die Mode-Taste, um ins Hauptmenü zu gelangen und wählen Sie mit der Pfeiltaste ▼, wie im Bild zu sehen, den Menüpunkt für den Speicherplatz aus, um den verbleibenden Speicherplatz auf der Speicherkarte einzusehen. © PCE Instruments... -
Seite 11: Farbskala
0,95 ist voreingestellt. Wenn Sie „benutzerdefiniert“ ausgewählt haben, drücken Sie die Mode-Taste und stellen Sie mit den Pfeiltasten ▲ und ▼ den gewünschten Emissionswert ein. Mit der Ein/Aus-Taste speichern Sie die Einstellung und gelangen zurück ins Hauptmenü. © PCE Instruments... -
Seite 12: Anzeige Heißester/Kältester Punkt
Punkt im Menü). Mit der Mode-Taste stellen Sie ein, ob dieser angezeigt werden soll (ON) oder nicht (OFF). Mit der Ein/Aus- Taste bestätigen Sie Ihre Wahl und verlassen das Menü. Kältester Punkt Mitte / Messpunkt Heißester Punkt © PCE Instruments... -
Seite 13: Hintergrundinformationen
0,95 Kohle 0,85 Holz 0,94 Ölschlamm 0,94 Textilien 0,94 Tiefkühlkost 0,90 Blei 0,50 Heiße Speisen 0,93 Marmor 0,94 0,96 … 0,98 Tuch (schwarz) 0,98 0,8 0 … 0,90 Schnee 0,83 Gips 0,92 … 0,96 Haut 0,98 Wasser © PCE Instruments... -
Seite 14: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 15 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
