2.4.8 Anschluss Niedertarifanschluss (HT/NT)
Wird das Außengerät an einen Niedertarif-Netzanschluss
angeschlossen, muss der spannungsfreie Kontakt des
Empfängers, welcher das vom Elektrizitätsversorgungs-
unternehmen ausgegebene Niedertarif-Eingangssignal
auswertet, an die Klemmen EVU1 und EVU2
angeschlossen werden (siehe Bild 2-29).
Ist in dem Moment, wo das Elektrizitätsversorgungsunter-
nehmen das Niedertarifsignal aussendet, der Parameter
[D-01]=1, so wird der Kontakt geöffnet und die Anlage
schaltet auf "Zwangs-AUS"
Ist in dem Moment, wo das Elektrizitätsversorgungsunter-
nehmen das Niedertarifsignal aussendet, der Parameter
[D-01]=2, so wird der Kontakt geschlossen und die
Anlage schaltet auf "Zwangs-AUS"
– Typ 1: Bei dieser Art des Niedertarif-Netzanschlusses
wird die Stromversorgung nicht unterbrochen.
– Typ 2: Bei dieser Art des Niedertarif-Netzanschlusses
wird die Stromversorgung nach einer bestimmten
Zeitspanne unterbrochen
– Typ 3: Bei dieser Art des Niedertarif-Netzanschlusses
wird die Stromversorgung sofort unterbrochen
1)
Wird das Signal erneut gegeben, so schließt der spannungsfreie
Kontakt und die Anlage nimmt wieder ihren Betrieb auf. Es ist da-
her wichtig, die Funktion automatischer Neustart aktiviert zu las-
sen (Parameter [3-00]=0 "EIN").
2)
Wird das Signal erneut gegeben, so öffnet der spannungsfreie Kon-
takt und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher
wichtig, die Funktion automatischer Neustart aktiviert zu lassen
(Parameter [3-00]=0 "EIN").
3)
Um bei Unterbrechung der Hauptstromversorgung einen kontinuier-
lichen Betrieb der HPSU compact zu gewährleisten (Pumpe, Steue-
rung etc.), muss diese an einen Normaltarif-Netzanschluss
angeschlossen werden (siehe ).
FA ROTEX HPSU compact 2 - 11/2011
(1
.
(2
.
(3
.
Bei Anschlusstyp 2 oder Typ 3:
• Kabelbrücke X7 an der HPSU
compact entfernen und
• Netzanschluss der HPSU compact an
N und 1L herstellen.
2
x
Aufstellung und Installation
(3
.
1
Netzanschlusskasten für Niedertarif-Stromanschluss
2
Empfänger zur Auswertung des HT/NT-Steuersignals
3
Stromversorgung Außeneinheit (siehe zur Außeneinheit dazugehörige
Installationsanleitung)
4
Spannungsfreier Kontakt für Inneneinheit

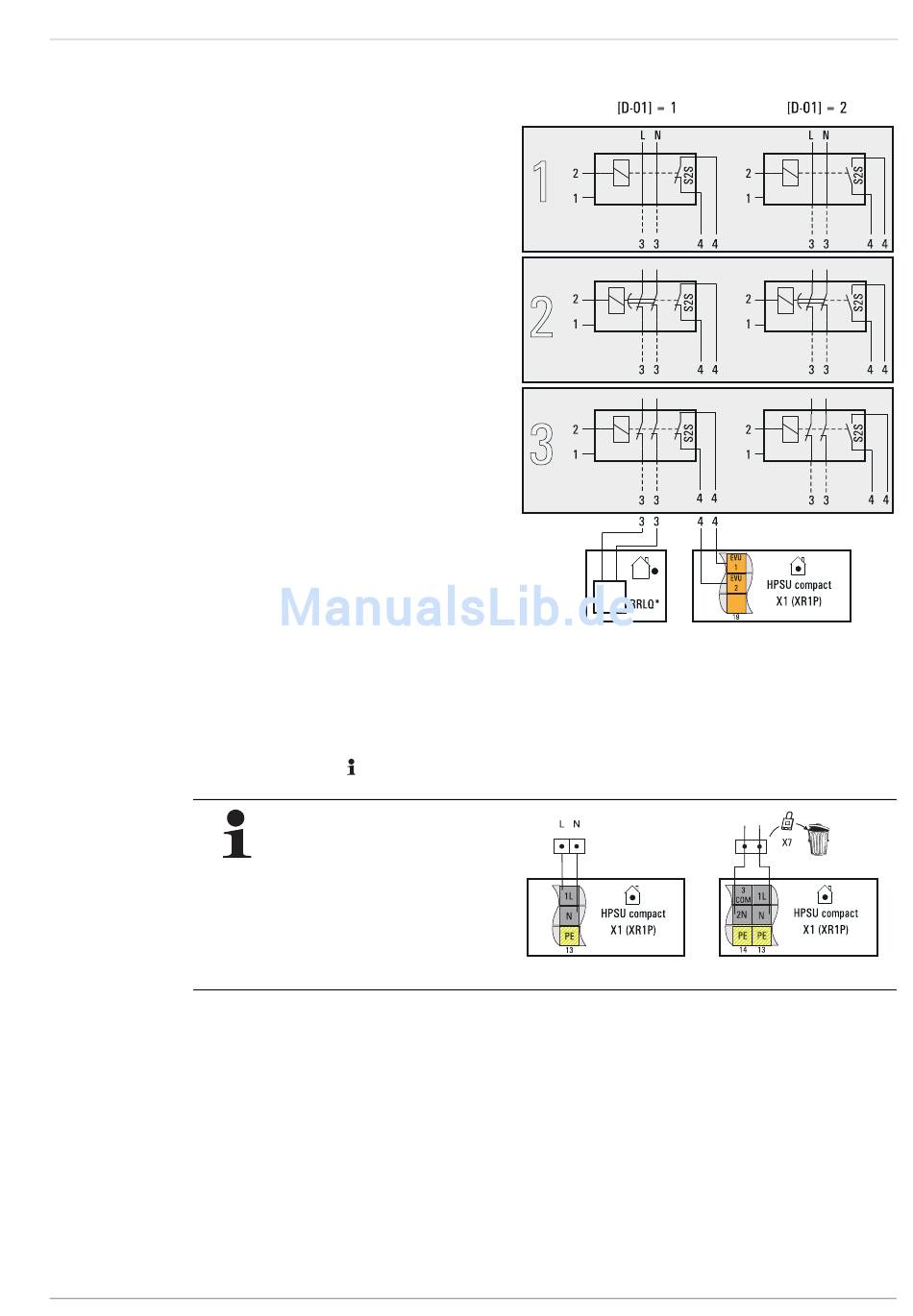

Bild 2-29 Anschluss HT/NT-Kontakt
Bild 2-30 Anschlusstyp 2 und 3
23
