2 x Aufstellung und Installation

Anschlussbelegung Schaltplatine XR1P

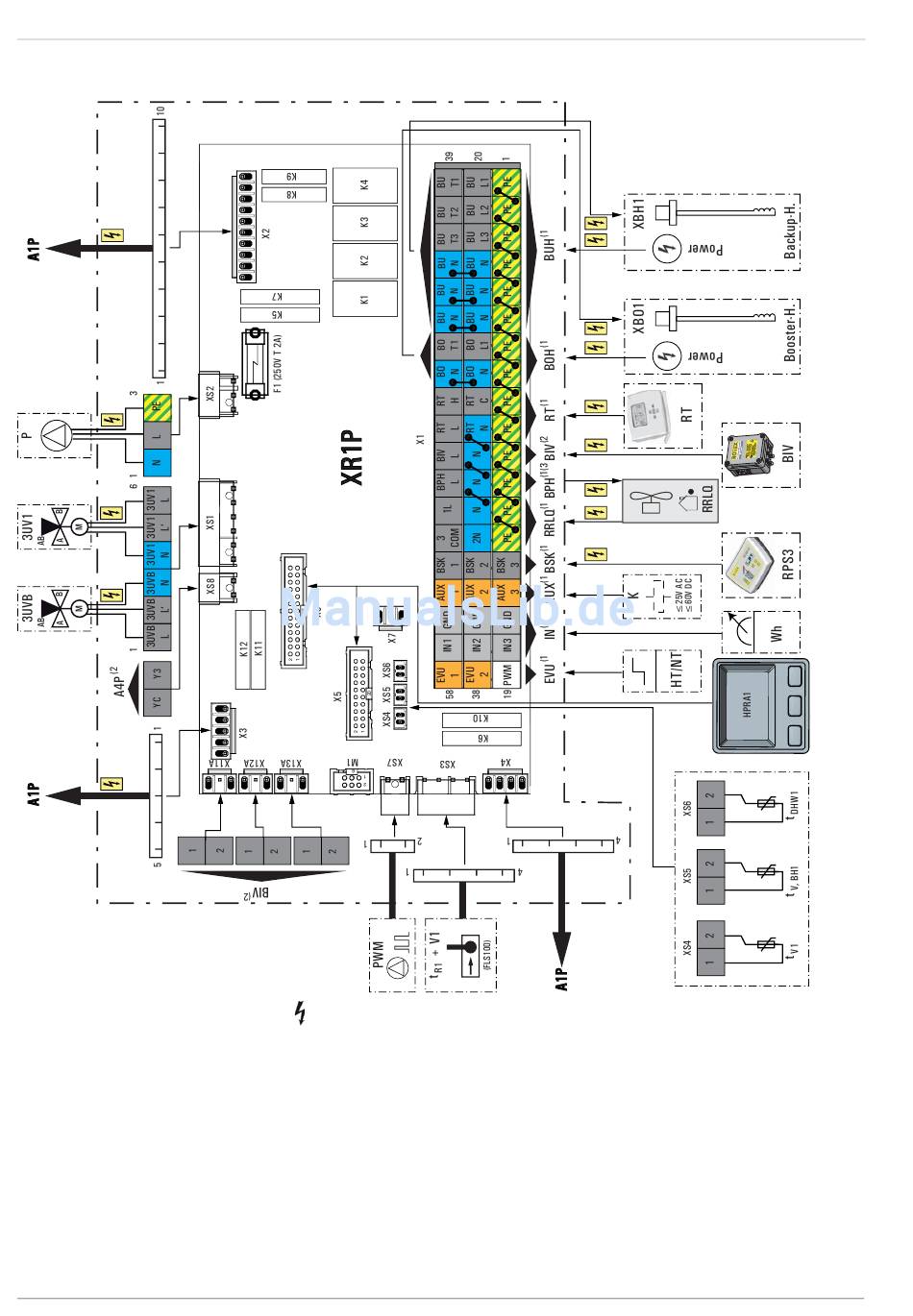

Bild 2-18 Schaltplatine XR1P
18
Netzspannung 230 V bzw. 400 V, 50 Hz
(1
= Anschlussplan in dieser Anleitung
(2
= Anschlussplan in der Anleitung des Bauteils
(3
= Bei RR(L/H)Q0**BA** Anschluss des BPH in
HPSU compact.
Bei RR(L/H)Q0**CA** Anschluss des BPH am
Außengerät.
FA ROTEX HPSU compact 2 - 11/2011
