Rotex HPSU compact Installationsanleitung Seite 62

6 x Technische Daten
RS
t
t
DHW1

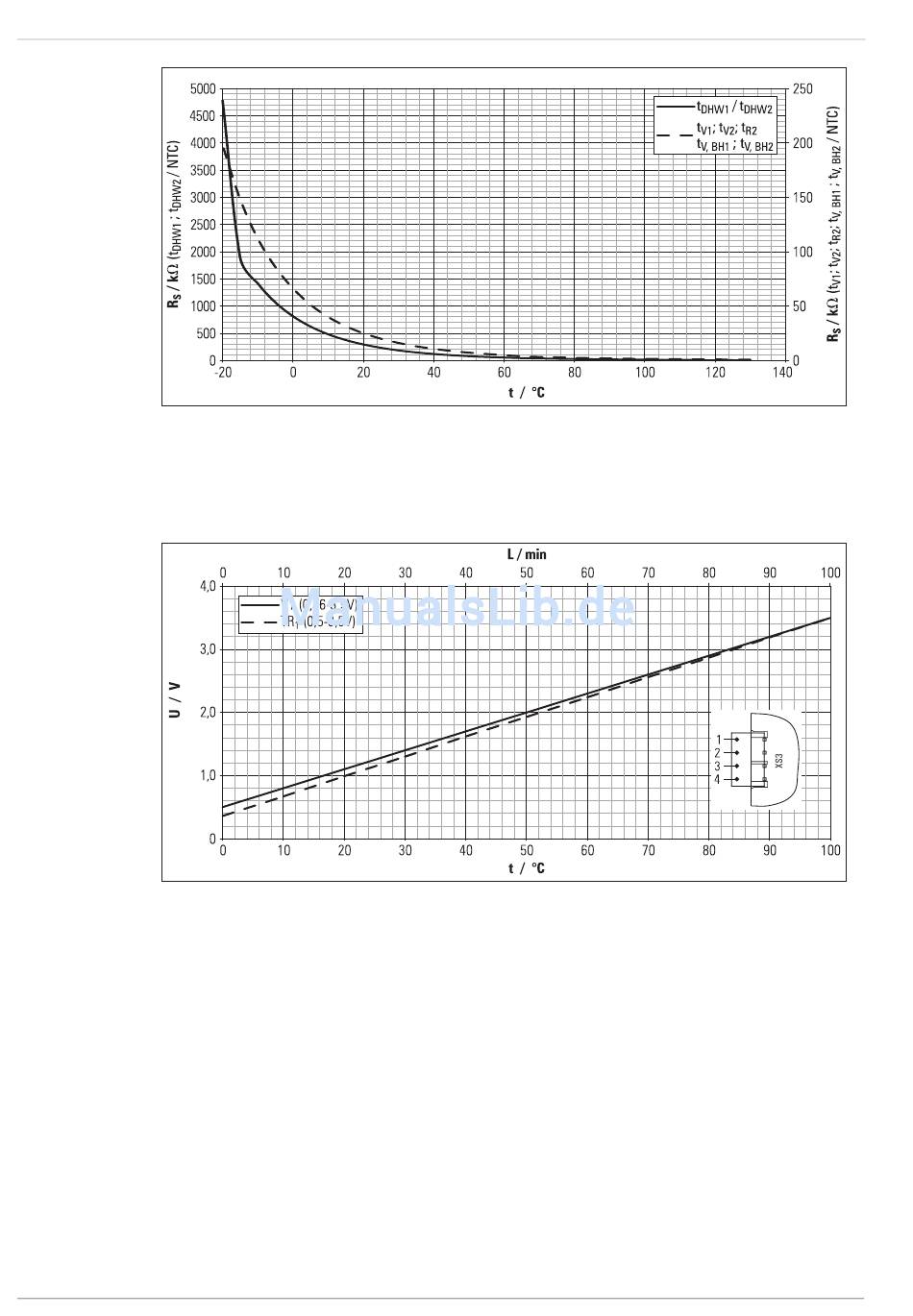

Bild 6-1
1
2
3
4
L
Bild 6-2
62
Sensorwiderstand (NTC)
Temperatur
, t
DHW2
Speichertemperatursensoren
Widerstandskennlinien der NTC-Temperaturfühler HPSU compact
Spannungsausgang Temperatur
Spannungsausgang Durchfluss
Masse (0 V)
Versorgungsspannung (+5 V)
Durchfluss
Temperatur- und Durchflusskennlinien des Durchflusssensors (FLS100) HPSU compact
t Rücklauftemperatursensor
R2
t , t Vorlauftemperatursensoren
V1 V2
t , t
V, BH1 V, BH2
Vorlauftemperatursensoren Backup-Heater
t Temperatur
t Rücklauftemperatursensor
R1
U Sensor-Ausgangsspannung
V1 Durchflusssensor
XS3 Steckeranschluss (V1+t ) an XR1P
R1
FA ROTEX HPSU compact 2 - 11/2011
