Rotex HPSU compact Installationsanleitung Seite 34

3 x Inbetriebnahme

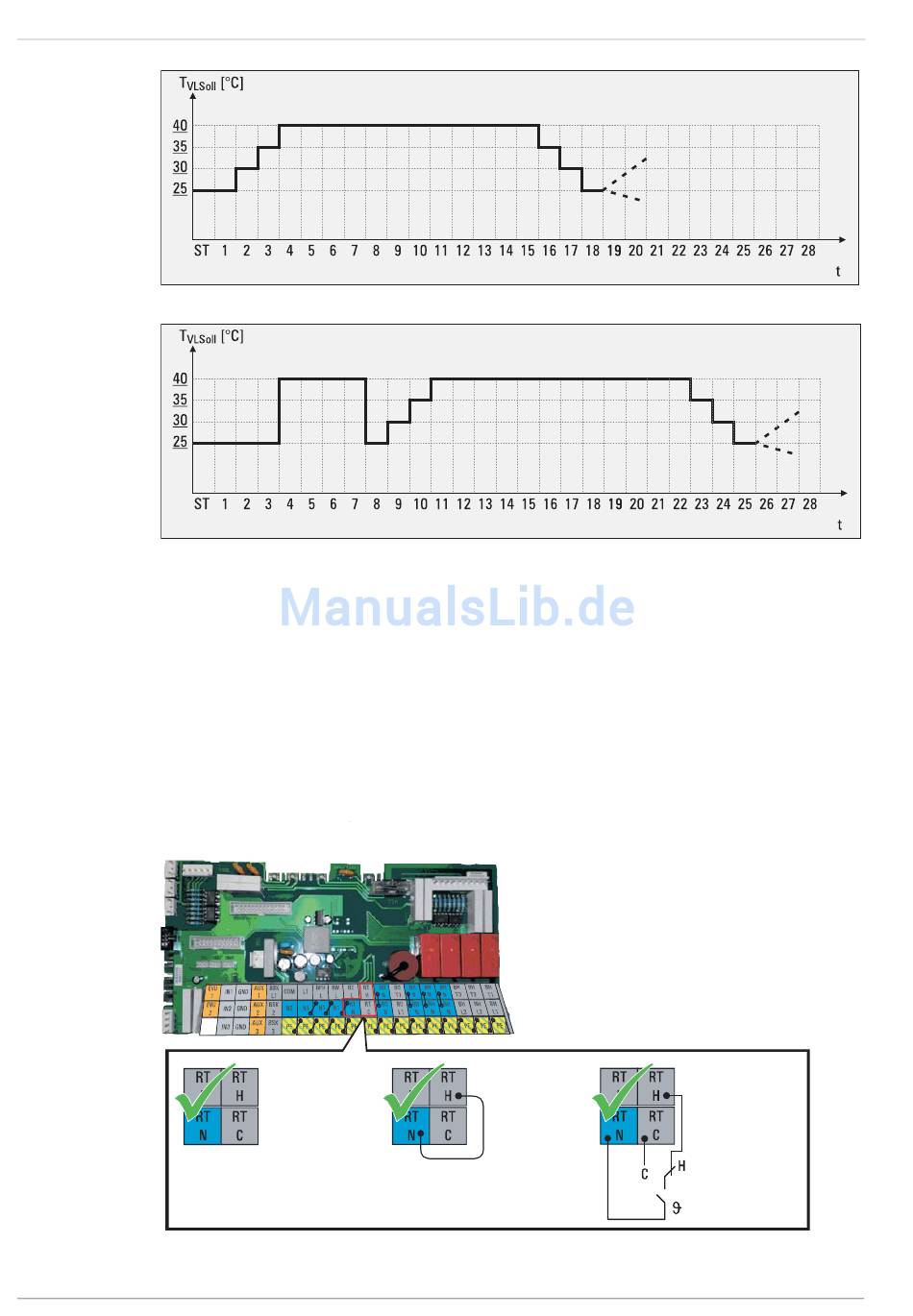

Bild 3-11 Zeitlicher Ablauf der Estrichfunktion beim Belegreifheizen (Maximaltemperatur = 40 °C) - Legende siehe Bild 3-10
Bild 3-12 Zeitlicher Ablauf der Estrichfunktion beim Funktions- und Belegreifheizen (Maximaltemperatur = 40 °C) - Legende siehe Bild 3-10
7. Folgende Nacharbeiten sind je nach Anschlussvariante (Kontaktbelegung siehe Bild 3-13) und nach Ablauf der
Estrichfunktion noch notwendig:
a) Bei Anschluss ohne Drahtbrücke:
• DIP-Schalter SS2-3 auf OFF setzen.
• Gewünschte Vorlauftemperatur einstellen oder wetterabhängige Sollwertregulierung aktivieren.
b) Bei Anschluss mit Drahtbrücke:
• Gewünschte Vorlauftemperatur einstellen oder wetterabhängige Sollwertregulierung aktivieren.
c) Bei Anschluss mit Raumthermostat:
• Raumthermostat aktivieren.
• Gewünschte Vorlauftemperatur einstellen oder wetterabhängige Sollwertregulierung aktivieren.
Bild 3-13 Anschlussmöglichkeiten Kontakt Heizen/Kühlen für Estrichfunktion
34
a) b)
FA ROTEX HPSU compact 2 - 11/2011
c)
