Die maximale Spannung des Relais beträgt 30 V. Überprüfen Sie die
Spannungs- und Stromangaben der anderen Karten der vorherigen Abschnitte.
Nachfolgend die Vorgehensweise für die Relais-Konfiguration:
1. Klicken Sie im Startbildschirm des Displays auf das Schlosssymbol in der
oberen rechten Ecke, um das Servicepasswort einzugeben.
2. Klicken Sie im Anmeldefenster auf das Passwortfeld mit den 4 Punkten.

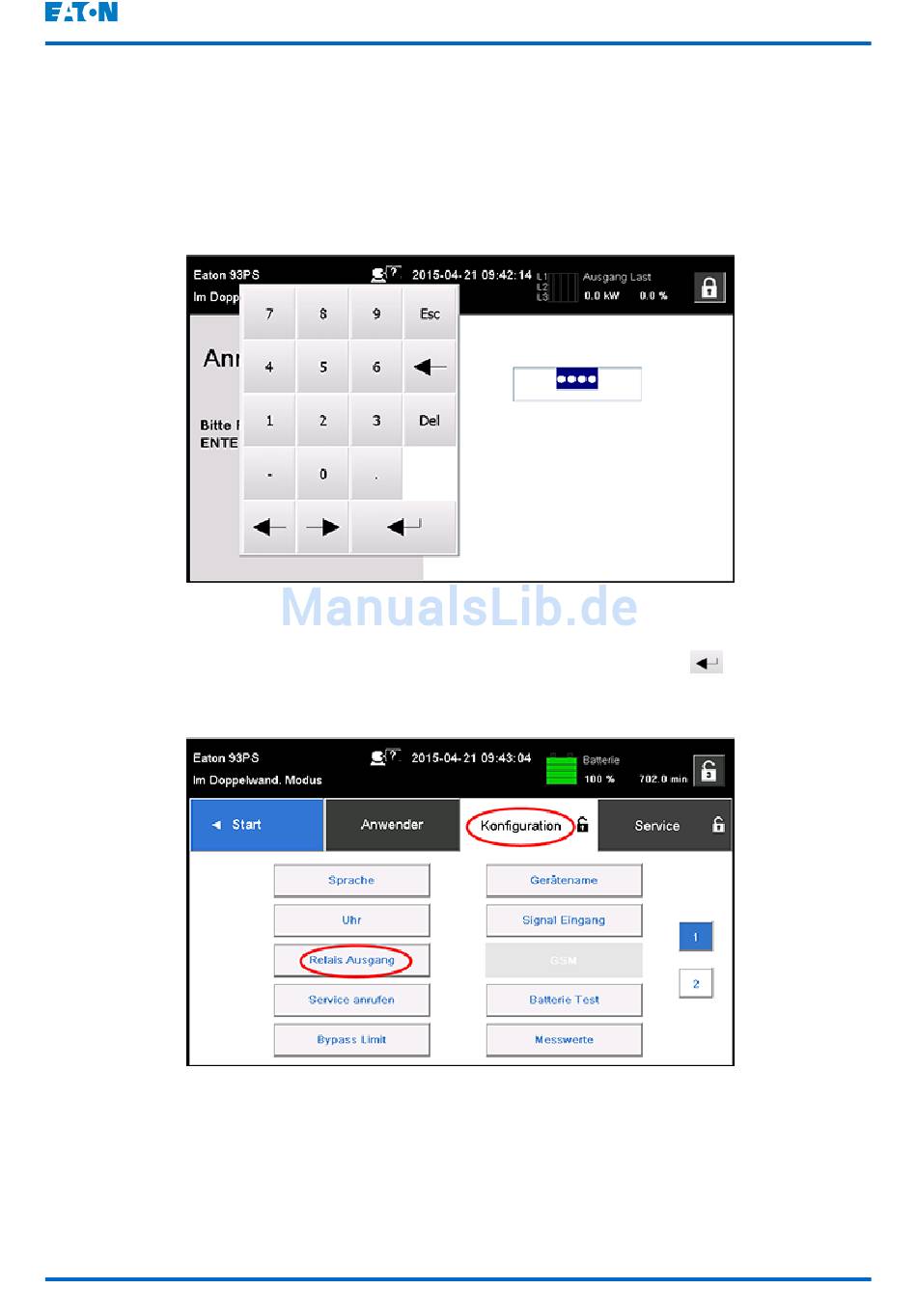

Abbildung 27. Anmeldefenster mit Passwortfeld
3.
Geben Sie das Passwort 0101 ein und drücken Sie auf
4. Wählen Sie Fortsetzen.
5. Wählen Sie Konfiguration und dann Relais Ausgang.
Abbildung 28. Wahl der Relais-Ausgänge im Konfigurationsbildschirm
6. Wählen Sie aus den folgenden Optionen:
•
©
Eaton Corporation plc 2016. Alle Rechte vorbehalten. Revision: 003
Natives (Alarm)-Relais
Benutzer- und Installationshandbuch
.
Dokument-ID: P-164000493 74 (109)
