Eaton 93PS USV 8-40 kW

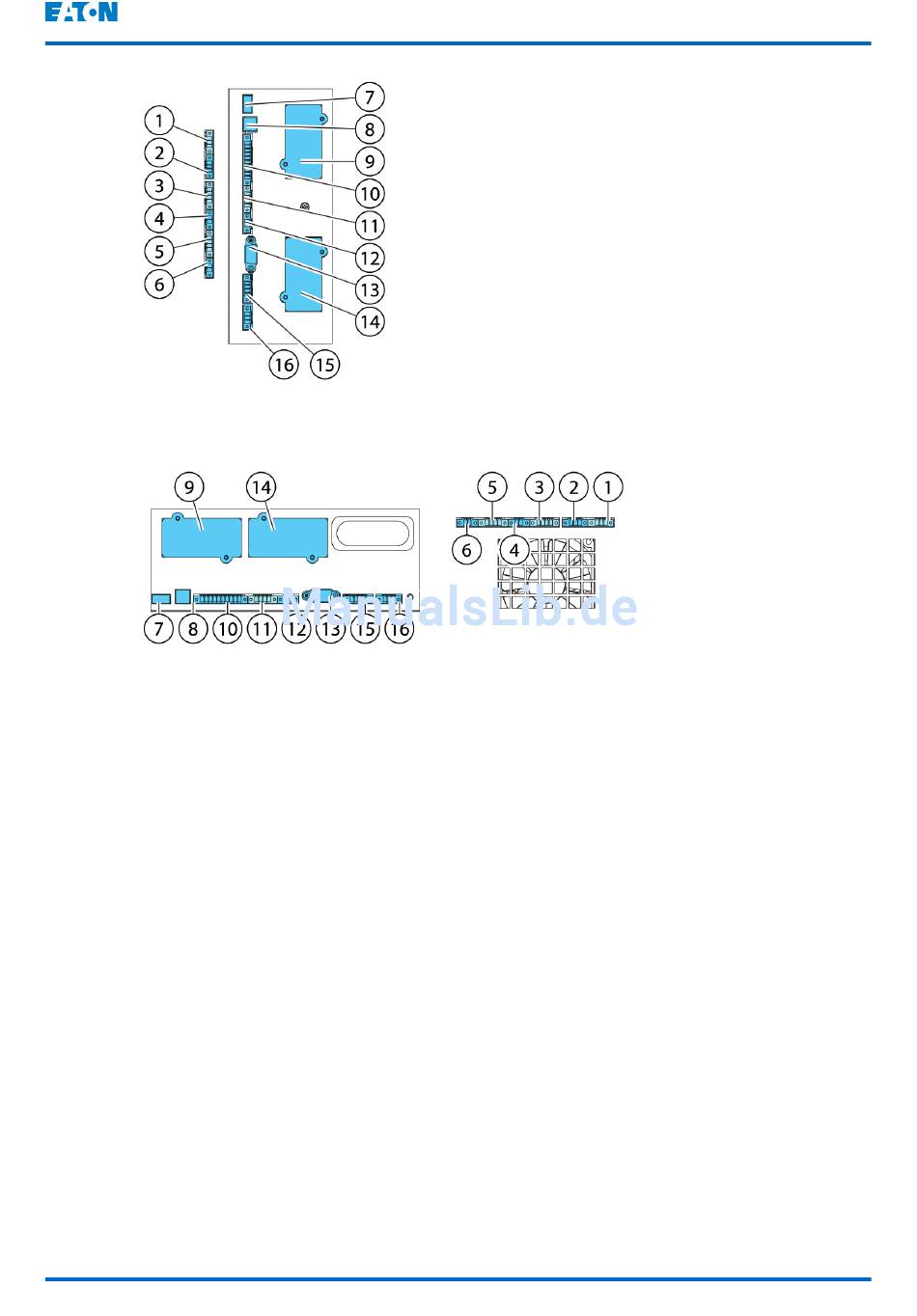

Abbildung 22. Kommunikationsschnittstellen an Standard- und C-Modell-Rahmen der USV
93PS 20 kW
Abbildung 23. Kommunikationsschnittstellen am Rahmen der USV 93PS 40 kW
1 TB11, nicht verwendet
2 TB10, nicht verwendet
3 TB9, nicht verwendet
4 TB8, externe CAN-Terminierung
5 TB7, externer CAN
6 TB6, Pull Chain-Bus
7 USB1, USB Host (Verbindung zu
Zubehörgeräten)
8 USB2, USB-Gerät (Verbindung zum
Computer)
6.1
Die USV Eaton 93PS besitzt 2 MiniSlot-Kommunikationssteckplätze. Befolgen
Sie zur Installation einer MiniSlot-Karte die Anweisungen im Abschnitt
Die USV ist mit folgenden MiniSlot-Karten kompatibel:
• Netzwerkkarte - MS
©
Eaton Corporation plc 2016. Alle Rechte vorbehalten. Revision: 003

MiniSlot-Karten

Benutzer- und Installationshandbuch
9 MiniSlot 1
10 TB1, Signaleingang 1-5
11 TB2, nicht verwendet
12 TB3, nicht verwendet
13 Serieller COM-Port RS-232
14 MiniSlot 2
15 TB4, Not-Aus-Schalter
16 TB5, Relais-Ausgang
Dokument-ID: P-164000493
5.5.5
.
70 (109)
