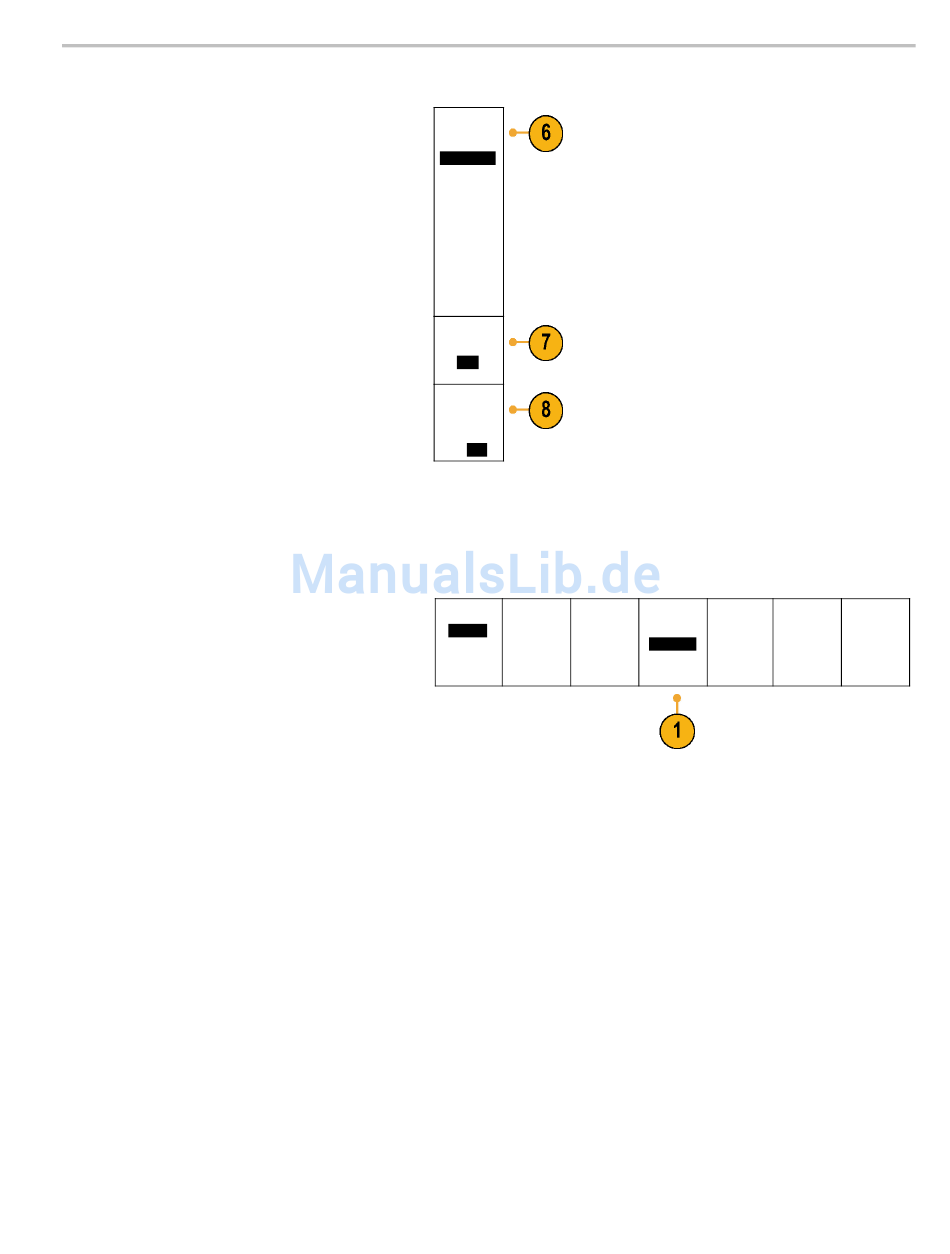

6. Drücken Sie Bit-Rate, und drehen Sie den
Mehrfunktions-Drehknopf a, um in der Liste
der vordefinierten Bit-Raten eine geeignete
Auswahl zu treffen.
Sie können für die Bit-Rate auch einen
bestimmten Wert festlegen. Wählen Sie
dazu Benutzerdef. aus, und stellen Sie
dann mit dem Mehrfunktions-Drehknopf
b eine Bit-Rate zwischen 800 Bit/s und
100.000 Bit/s ein.
7. Drücken Sie LIN-Standard, und drehen Sie
den Mehrfunktions-Drehknopf a, um den
geeigneten Standard auszuwählen.
8. Drücken Sie Paritätsbits zu ID zufüg.,
um anzugeben, ob Paritätsbits hinzugefügt
werden sollen oder nicht.
RS-232-Bus
Um Daten von einem RS-232-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1. Wenn Sie RS-232 ausgewählt haben,
drücken Sie Konfigurieren sowie die
gewünschten Optionen auf dem seitlichen
Rahmenmenü.
Konfigurieren Sie den Bus mithilfe des
seitlichen Rahmenmenüs. Verwenden Sie
die Polarität „Normal" für RS-232-Signale
und „Invertiert" für RS-422-, RS-485- und
UART-Busse.
