Anwendungsbeispiele

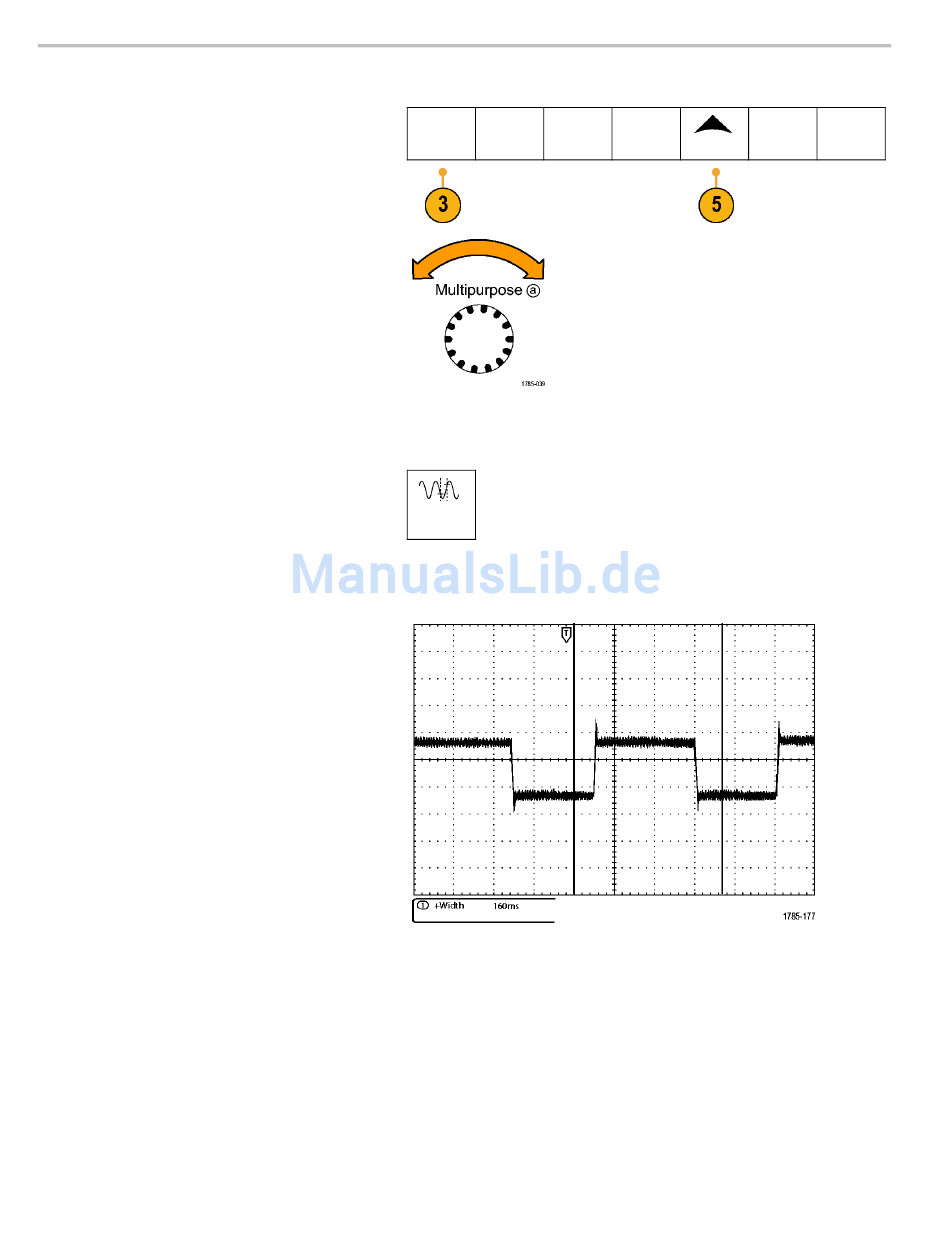

3. Drücken Sie Messung hinzufügen.
4. Drücken Sie bei Bedarf im seitlichen
Menü auf Quelle und drehen Sie den
Mehrfunktions-Drehknopfs a den Kanal
aus, von dem die Messung erfolgen soll.
Drehen Sie den Mehrfunktions-Drehknopf
b, um die Positive Impulsbreite-Messung
durchzuführen. Drücken Sie im seitlichen
Menü OK Messung hinzufügen.
5. Drücken Sie mehrmals Weiter, um in dem
Popup-Menü Gating auszuwählen.
6. Wählen Sie im Menü auf dem seitlichen
Rahmen Zwischen Cursorn aus, um
Mess-Gating mit Cursorn zu wählen.
7. Setzen Sie einen Cursor links und einen
rechts neben den zweiten Impuls.
8. Zeigen Sie die resultierende
Breitenmessung (160 ms) für den
zweiten Impuls an.
158
Messung
Messung
Indikatoren
hinzufügen
entfernen
Zwischen
Cursorn
Benutzerhandbuch für Oszilloskope der Serien MSO4000 und DPO4000
His-
togramm
Weiter
Cursor auf
Bildschirm
anzeigen
