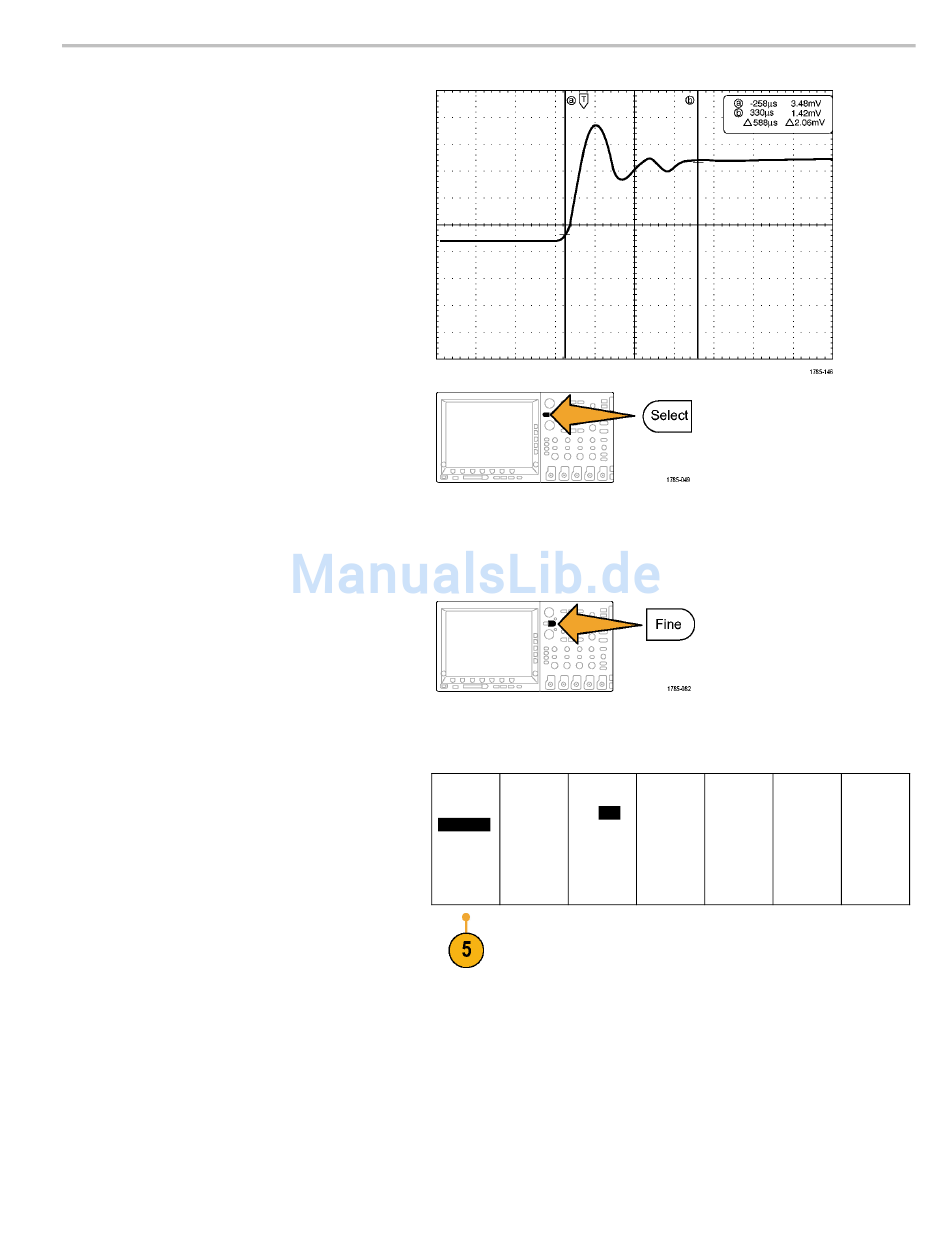

Im Beispiel werden zwei vertikale Cursor auf
dem ausgewählten Signal angezeigt. Durch
Drehen des Mehrfunktions-Drehknopfs
a verschieben Sie einen Cursor nach
rechts bzw. nach links. Durch Drehen des
Mehrfunktions-Drehknopfs b verschieben
Sie den anderen Cursor.
2. Wenn die Cursor aktiviert sind, drücken Sie
Wählen.
Dadurch wird die Cursorverknüpfung ein-
und ausgeschaltet. Wenn die Verknüpfung
eingeschaltet ist, werden durch Drehen
des Mehrfunktions-Drehknopfs a die zwei
Cursors aufeinander zu bewegt. Durch
Drehen des Mehrfunktions-Drehknopfs
b kann die Zeit zwischen den Cursorn
angepasst werden.
3. Drücken Sie Fein, um zwischen einer
Grob- und einer Feinabstimmung der
Mehrzweckknöpfe a und b zu wechseln.
Durch Drücken von Fein wird auch die
Empfindlichkeit anderer Drehknöpfe
verändert.
4. Halten Sie Cursor gedrückt, um das
Cursormenü anzuzeigen.
5. Drücken Sie den Taste Cursor auf dem
unteren Rahmen, um die Cursor auf
Bildschirm einzustellen.
Im Bildschirmmodus verlaufen zwei
horizontale und zwei vertikale Leisten über
das Raster.
Benutzerhandbuch für Oszilloskope der Serien MSO4000 und DPO4000
Cursor Leisten Gekoppelt
Horizontal
Signal-
Ein Aus
Vertikal
Bildschirm
Analysieren von Signaldaten
Cursor auf Einheiten
Bildschirm
anzeigen
