Kamineinsatz

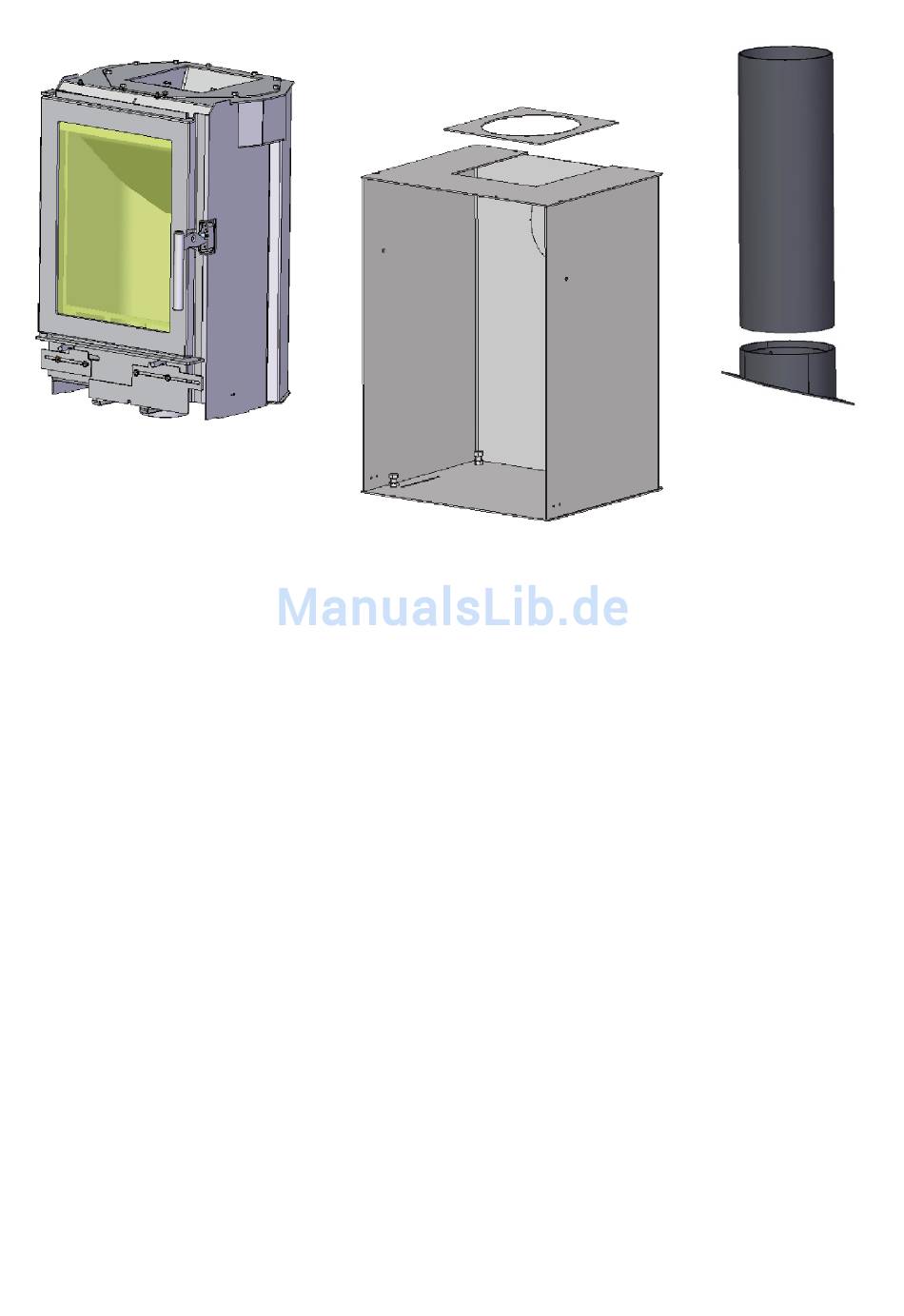

2.3 Einsetzen des ofens in die Konvektionskassette

1. Um dies zu erleichtern, sind die
Magnetbeschläge der Kassette ab-
zuschrauben.
2. Die Vermiculit-Platten sind aus dem
Feuerraum herauszunehmen.
3. Jetzt wird der Ofen in die Konvek-
tionskassette gehoben.
4. Dabei muss er in die Rillen unten in
der Kassette greifen, damit der Ab-
stand zwischen Ofen und Kassette
gleich groß ist.
5. Der Ofen ist durch Hin- und Her-
bewegen so auszurichten, dass die
Tür mit dem später einzusetzenden
Frontrahmen fluchtet.
6. Nach dem korrekten Ausrichten ist
der Ofen mittels der an der hint-
eren Kammerwand befindlichen
Konvektionskassette
Schrauben zu befestigen. Die durch
den Ofen hindurchgehende, obere
Schraube wird in die Kassette ge-
schraubt. Die untere Schraube wird
eingedreht, bis sie sich als Gegen-
halt an der Kassette abstützt.
7. Nun sind die Vermiculit-Platten wie-
der in den Feuerraum einzusetzen.
8. Beim Einsetzen der Magnetbe-
schläge ist unbedingt auf geraden
Sitz zu achten, damit die Magne-
ten korrekt anschlagen.
9. Zum Aufsetzen des Frontrahmens
ist die Tür vollständig zu öffnen.
Die beiden Schrauben, die den
Frontrahmen halten sollen, sind
zu lösen und der Rahmen ein-
zuhängen. Den Rahmen an den
Ofenkonturen ausrichten und die
Schrauben anziehen.
Schornstein
Rauchrohr
11
