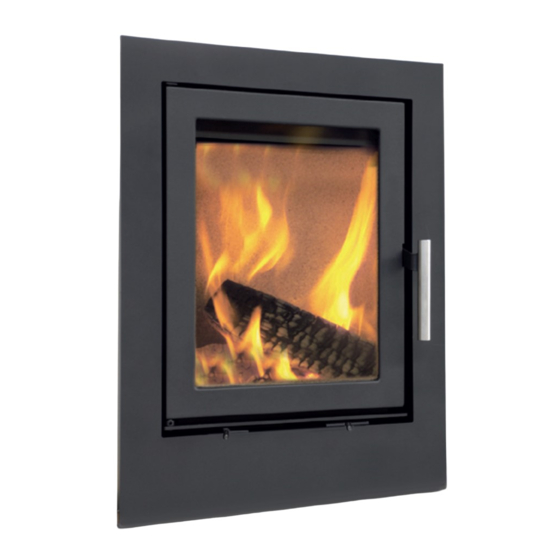

- Seite 1 AUFSTELLANLEITUNG UND BEDIENUNGSANLEITUNG SCAN-LINE 550 KAMINEINSATZ www.heta.dk DANISH DESIGN . DÄNISCHE QUALITÄT . DÄNISCHE PRODUKTION...
-
Seite 2: Aufstellanleitung
Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für ein hochwertiges Produkt aus dem Hause Heta entschieden. Wir bedanken uns für das erwiesene Vertrauen. Die Abbrandtechnik macht Ihren Kamineinsatz zu einem zuverlässigen, sparsamen und umweltver- träglichen Heizmöbel. Scan Line 550 Kamineinsatz erfüllen die Bestimmungen der Norm EN 13229. Damit können Sie si- cher sein, dass der Kaminofen etlichen Anforderungen genügt, etwa hinsichtlich der Verwendung... - Seite 3 1. Aufstellanleitung 1.1Technische Daten & Abmessungen Modell: Scan-Line 550 Maße in mm Gesamtbreite ca. 485 mm Tiefe ca. 400 mm Höhe ca. 670 mm Türbreite ca. 390 mm Rahmen Vorne nach wünsch Abgang oben, Oberkante Teller in mm ca. 671 mm...
- Seite 4 Zur Bemessung des Schornsteins nach DIN 4705 gelten folgende Daten: Betrieb mit geschlossenem Feuerraum (Scheitholz) Nennwärmeleistung Mittlerer Abgasmassenstrom Mittlere Abgasstutzentemperatur 270 ° Mindestförderdruck bei Nennwärmeleistung 0,10 m bar 10,0 Pa Raumheizvermögen Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist bei - günstigen Heizbeding- 88 m²...
-
Seite 5: Sicherheitshinweise
1.2. Sicherheitshinweise Die einwandfreie Funktion Ihres Kamineinsat- gegebenenfalls nach DIN EN 13384 zu bere- zes hängt unmittelbar vom Anschluss an den chnen. Der zuständige Bezirksschornsteinfe- passenden Schornstein ab. Es ist insbesonde- germeister sollte vor dem Einbau bezüglich der re darauf zu achten, dass der Schornstein bei Eignung des Schornsteins und der Verbren- Nennwärmeleistung den in den „Technischen nungsluftzufuhr befragt werden. -
Seite 6: Fußboden Vor Dem Kaminein- Satz
Die Dämmstoffe dürfen nur Fugenversetzt und 1.2.3. Schutz des Bodens fugendicht angebracht werden. Bei mehrmaliger Fußboden im direkten Aufstellbereich des Kami- Anbringung müssen die Stöße überlappen. neinsatzes Aufstelldecken ohne ausreichende Querverteilung (z.B. Holzdecken) müssen durch Vormauerung bei zu schützenden Wänden eine zusätzliche 6 cm dicke, bewehrte Beton- - Auf die Vormauerung kann verzichtet werden platte geschützt werden. -
Seite 7: Anschluss An Den Schornstein
Der Kamineinsatz ist als raumluftabhängiger Ka- o Die Zuluftleitung muss fachgerecht ausgeführt mineinsatz nach EN 13229 geprüft. Der Kami- und gegen Kondensatbildung (Schwitzwasser) neinsatz entnimmt die gesamte Verbrennungs- isoliert werden. Der Querschnitt der Leitung luft aus dem Aufstellraum. Sie haben jedoch die und der Absperrgitter muss mindestens 150 Möglichkeit, dem Kamineinsatz externe Ver- cm²... -
Seite 8: Einbau Der Konvektionskassette
2.2 Einbau der Konvektionskassette 1. Der lose im Feuerraum liegende Rauchrohr- 3. Vor dem Einbau ist ferner zu entscheiden, stutzen wird zunächst an der entsprechen- ob der Ofen die Wärme direkt an die darü- den Stelle für den Einsatz auf das Rauchrohr ber liegenden Steine abgeben soll (Grundo- gesteckt. -
Seite 9: Einsatz Des Zuluftstutzens
Schraube zum Eindrehen in die Konvektionskassette Schraube zum Eindrehen als Gegenhalt an der Kassette. Frontrahme Magnetbeslag Schrauben zum Befestigen des Frontrahmens 2.4 Einsatz des Zuluftstutzens 1. Zunächst ist das perforierte, runde Stück aus 4. Den Ofen wie o. a. in die Konvektionskassette dem Kassettenboden herauszuschlagen. -
Seite 10: Verbrennungsluftzufuhr Von Außen
2 Federn Klappe für Sekundärluft 1. BEDIENUNGSANLEITUNG 1.1.2. Gerätesicherheit 1.1. Allgemeine Informationen Ihr Kamineinsatz darf nur mit geschlossener 1.1.1. Allgemeine Feuerungstür betrieben werden und darf nur zum Auflegen von Brennstoff geöffnet werden. Sicherheitshinweise Es ist strengstens verboten außer Holz und zu- Wir empfehlen Ihnen, sich bereits vor dem gelassenen Zündhilfen weitere Stoffe in Ihrem Aufstellen Ihres Kamineinsatzes mit Ihrem Be-... - Seite 11 Ausgeschlossen von der Garantie sind Ver- Brandschutz außerhalb des schleißteile wie Glasscheiben, Dicht-ungen und Strahlungsbereichs: Oberflächenbeschichtungen sowie alle Schäden, Zwischen Kaminanlage und brennbaren Gegen- die durch Nichtbeachtung der Bedienungsan- ständen (z.B. Holzregal) muss ein Abstand von 5 leitung beim Betrieb des Kamineinsatzes ent- cm eingehalten werden.
- Seite 12 von Schutzfarbe eine Geruchsbelästigung en- abziehen können. Während der ersten Feuerung tsteht, die nach kurzer Betriebsdauer beendet mit ca. 2 kg trocknem, kleingespaltenem Holz ist. Lüften Sie Ihren Raum gut, damit die Dämpfe heizen. 1.3. DAS „RICHTIGE“ HEIZEN MIT HOLZ Die Holzspäne in 1.
- Seite 13 Blecheimer mit Abdeckung. der Kamineinsatz über län- Die Asche ist auch zum Kompostieren geeignet. gere Zeit unbenutzt bleibt. Tipps für alle Fälle: Der Heta-Kamineinsatz ist sehr dicht in seiner Bauart. Dies kommt der sauberen sparsamen Verbrennung zu Gute. Auf der anderen Seite...
-
Seite 14: Technische Daten
Technische Daten (ermittelt nach den Bestimmungen der EN 13240) Ofen Nenn- Abgas- Füllmenge Nenn- Effekt Abstände zu brenn- Abstand zu- Gewicht Modellserie Rauchgas- stutzen leistung baren Materialien Möbeln des des Ofens Scan-Line temperatur c° seitlich des Ofens Ofens mbarr ø150 0,12 Die Nennleistung bezeichnet den Wert, der bei der Bauartenprüfung ermittelt wurde. -
Seite 15: Reinigung Und Wartung
1.3.3. Reinigung und Wartung Bevor mit Pflege- oder Wartungsarbeiten be- gonnen wird, muss der Kamin abgekühlt sein. Die Häufigkeit der Wartungsintervalle ist von der Betriebszeit und von der Qualität des Brenn- stoffes abhängig. Das Gerät sollte jedoch min- destens einmal im Jahr gereinigt werden. Alle Glasflächen lassen sich am einfachsten mit einem feuchten Tuch reinigen. -
Seite 16: Fehlersuchtabelle - Gilt Für Alle Arten Von Öfen
1.4 Fehlersuchtabelle - gilt für alle Arten von Öfen Fehler Ursache Fehlercheck Lösung Schwieriges Anzünden des kal- Zug im Kamin ist zu gering - bei Testen ob die Flamme des Feuer- Schornstein optimieren durch ten Ofens - Stau der Rauchgase höherer Abgastemperatur er- zeuges in den Brennkammer gezogen Verlängerung der Höhe, lichte Weite än-... -
Seite 17: Sicherheitsabstände Scan-Line 550 Kamineinsatz
• starker Funkenflug ist zu beobachten • erhebliche Rauch und Geruchsbelästigung • die Schornsteinwangen erwärmen sich Sicherheitsabstände Scan-Line 550 Kamineinsatz: Für den Ofenbau können auch Materialien wie fermacell Gipsfaser, Isorath 1000, Mineralwollplatten, Gasbeton usw. verwendet werden. Bei Verwendung anderer Materialien als fermacell Gipsfaser ist sicherzustellen, dass die Wärmedämmeigen schaften (Wärmeleitung) einer 12,5 mm starken ferma-... -
Seite 18: Garantie
1.5. Garantie 1. Die Garantiezeit beträgt für den Kamin fünf 3. Im Garantiefall übernehmen wir kostenlos Jahre, für alle Zusatzteile wie Regelungen, nach unserer Wahl Reparatur oder Ersatz der Armaturen usw. ein Jahr. Die Garantiezeit be- beschädigten Teile. Weitere Ansprüche – ins- ginnt am Tage der Inbetriebnahme.
