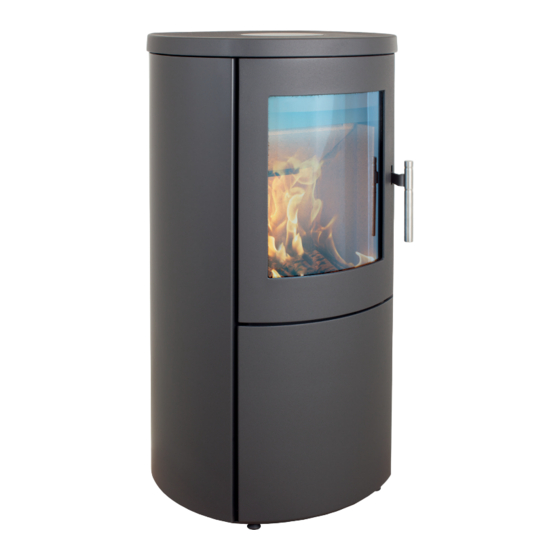

SCAN-LINE 800 AQUA
www.heta.dk
DE
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Heta SCAN-LINE 800 AQUA

Inhaltszusammenfassung für Heta SCAN-LINE 800 AQUA

  • Seite 1 SCAN-LINE 800 AQUA www.heta.dk...

  • Seite 2: Aufstellung Des Ofens

    Herzlichen Glückwunsch zur Wahl Damit können Sie sicher sein, dass Ihres neuen Kaminofens. Wir sind der Kaminofen etlichen Anforderungen davon überzeugt, dass er Ihnen gute genügt, etwa hinsichtlich der Verwen- Dienste leistet, und Sie werden beson- dung hochwertiger Materialien, um ders viel Freude daran haben, wenn umweltfreundlichen Betrieb und gute Sie die Anweisungen und Ratschläge...

  • Seite 3: Schornsteinanschluss

    Fußbodenmaterial querschnitt hineinragen, sondern nur bis zum Innenrand vorgeschoben wer- Vergewissern Sie sich, dass die vorge- den. Evtl. Zwischenräume zwischen sehene Aufstellfläche das Gewicht des Mauer, Muffe und Rauchrohr sind mit Ofens und ggf. auch des aufgesetzten feuerfestem Material (z. B. Schnur) Stahlschornsteins tragen kann.

  • Seite 4: Mangelhafter Zug Kann Folgende Ursachen Haben

    olierung des Schornsteins sowie Wind • Der Schornstein und/oder das und Wetterverhältnisse sind Faktoren, Rauchrohr sind verstopft. die Einfluss auf den ausreichenden • Das Hausinnere ist zu dicht Unterdruck im Schornstein haben. Soll isoliert, so dass keine Frischluft der Ofen nach längerer Pause wieder einströmen kann.

  • Seite 5: Beispiele Für Empfohlene Holzarten

    zen, sondern auch umweltschädlich, holz mit 18 % Feuchtigkeitsgehalt hat da Probleme mit Laufruß und Rau- einen Brennwert von ca. 4,18 kW/h pro chbildung stark zunehmen. Daher ist kg, während dieser bei 1 l Heizöl bei ca. 10 kW/h liegt. es wichtig, trockenes Holz mit einem Feuchtigkeitsgehalt von höchstens -Emmissionen...

  • Seite 6: Gedrosselte Verbrennung

    Anheizen ca. 70 % geöffneter Verbrennungs- luftzufuhr. Achten Sie beim Nachlegen Zwei Holzscheite unten hinlegen und darauf, dass das Brenn gut nicht zu darüber Kleinholzschichten mit Luft dicht aneinander liegt, da daraus eine dazwischen stapeln, sodass das schlechtere Verbrennung und ein ge- Feuer im oberen Teil angemacht wer- ringerer Wirkungsgrad resultiert.

  • Seite 7: Technische Daten

    und strömt die Scheibe entlang nach brennt, was normalerweise nach 1/2 bis 1 Minute der Fall ist. unten, wodurch ein Beschlagen des Fensterglases verhindert wird. Beach- Explosionsgefahr besteht etwa dann, ten Sie bitte, dass der Ofen bei zu wenn zu viel Holz nachgelegt wird. stark reduzierter Verbrennungsluftzu- Hierbei entstehen nämlich erhebliche fuhr natürlich rußt.

  • Seite 8: Garantie

    Spraydosen erhältlich ist. wirkungsvoll mit einem entsprechen- den Glasreinigungsmittel oder einem gewöhnlichen Flüssigscheuermittel entfernen. GARANTIE Die Kaminöfen von Heta werden Warnhinweis während der Produktion und vor der Bei unbefugten Änderungen Auslieferung an den Händler einer am Ofen sowie bei Verwendung gründlichen Qualitätskontrolle unterzo-...
  • Seite 9 Anschluss der externen Luftzufuhr (raum- luftunabhängig) am Boden bei Scan-Line 800 Aqua Für den Anschluss der externen Luftzufuhr kann ein ø100 Lüftungsrohr (ggf. Lindab) mit dazugehöriger Schlauchklemme verwendet werden.
  • Seite 10 Entleeren des Aschenkastens Abb. 5-8...
  • Seite 11 Entfernen von Ruß nach dem Kaminkehren und ggf. Aus- wechseln von Steinen (Abb. 8-14)

  • Seite 12: Ausbau Der Rauchumlenkplatten Und Reinigung Des Kühler- Rohrs Abb

    Ausbau der Rauchumlenkplatten und Reinigung des Kühler- rohrs Abb. 15-19 Wichtig! Die Rauchumlenkplatten müs- sen wie auf der Abbildung dargestellt (wie ab Werk) montiert sein, andernfalls kann dies zu Verlusten im Wirkungs- grad und zu erhöhter Schornsteintem- peratur führen. Die oberste Rauchumlenkplatte anstel- len, so dass ggf.

  • Seite 13: Wasseranschluss Des Scan-Line 800 Aqua Abb

    Wasseranschluss des Scan-Line 800 Aqua Abb. 20 Entlüftungsschraube Rücklauf (kalt) 1/2” RG (Punkt 3) Vorlauf (Warm- wasser) 1/2” RG (Punkt 4) SYR-Temperaturventil (pkt. 5) Wasserabfluss- 12 mm schlauch - Überhit- 12 mm Wasseran- zungsschutz (Punkt 2) schluss (Punkt 1)
  • Seite 14 Scan-Line 800 Aqua wird von Heta für den Anschluss an bestehende Anlagen mit dazugehöriger Umlaufpumpe und Sicherheitsventil geliefert. Stellen Sie beim Anschließen des Ofens sicher, dass der Ofen über die Umlaufpumpe min. 140 Liter Wasser/ Stunde erhält und die bestehende An- lage mit einem Sicherheitsventil aus- gerüstet ist, das beim max.
