Inhaltszusammenfassung für Heta SCAN-LINE 550

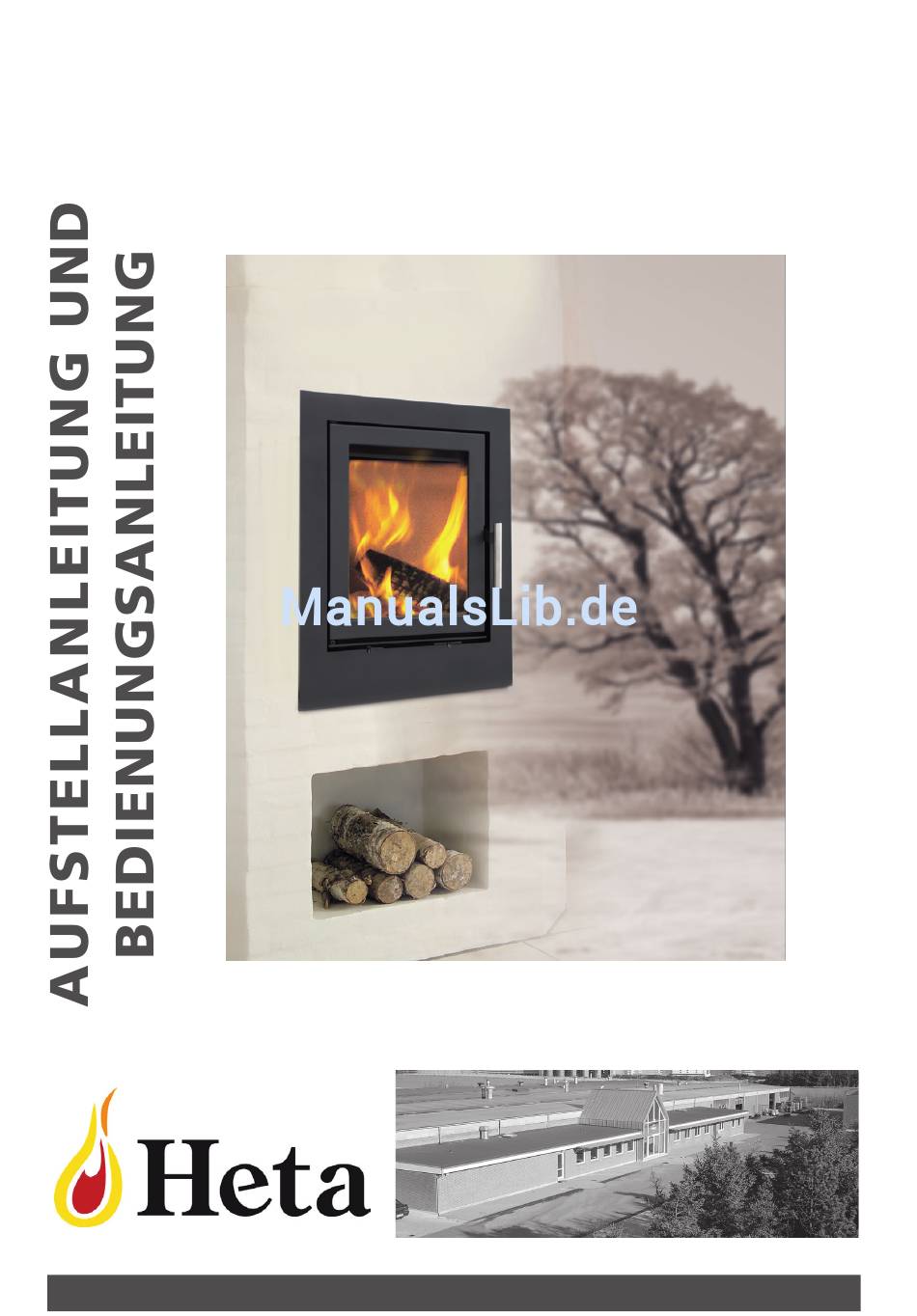

- Seite 1 SCAN-LINE 550 KAmINEINSAtz www.heta.dk www.heta.dk...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Seite Aufstellanleitung Anschluss an den Schornstein 9-13 Bedienungsanleitung 14-16 Technische Daten Das ”richtige” Heizen mit Holz 16-20 Betriebsstörung 21-22 Garantie... -
Seite 3: Aufstellanleitung
Sehr geehrte Kundin, sehr geehrter 13229.Damit können Sie sicher sein, Kunde, Sie haben sich für ein ho- dass der Kaminofen etlichen Anfor- chwertiges Produkt aus dem Hause derungen genügt, etwa hinsichtlich Heta entschieden. Wir bedanken uns der Verwendung hochwertiger Ma- für das erwiesene Vertrauen. terialien, um umweltfreundlichen Die Abbrandtechnik macht Ihren Ka- Betrieb und gute Wärmeausnutzung mineinsatz zu einem zuverlässigen,... - Seite 4 1. Aufstellanleitung 1.1. technische Daten & Abmessungen modell: Scan-Line 550 Maße in mm Gesamtbreite ca. 485 mm Tiefe ca. 400 mm Höhe ca. 670 mm Türbreite ca. 390 mm Rahmen Vorne nach wünsch Abgang oben, Oberkante Teller in mm ca. 671 mm Rauchrohrquerschnitt 150 mm Gesamtgewicht ca. 100 kg Sicherheitsabstand zu brennbaren 800 mm Bauteilen/Möbeln im Strahlungsbereich Externe Verbrennungsluftzufuhr möglich – Ø 100 mm Prüfung nach DIN EN 13229 Prüfinstitut RWE Power AG Prüfbericht-Nr. FSPS-Wa 1630-EN Brennstoff Scheitholz Bauart der Feuerungstür...
- Seite 5 Zur Bemessung des Schornsteins nach DIN 4705 gelten folgende Daten: Betrieb mit geschlossenem Feuerraum (Scheitholz) Nennwärmeleistung Mittlerer Abgasmassenstrom Mittlere Abgasstutzentemperatur 270 ° Mindestförderdruck bei Nennwärmeleistung 0,10 m bar 10,0 Pa Raumheizvermögen Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist bei - günstigen Heizbeding- 88 m² ungen a usreich- - weniger günstigen 53 m² end für - ungünstigen 36 m² Mindestöffnungen für die Konvektionsluft (freier Querschnitt) Eintritt (Umluft) 400 cm² Austritt (Zuluft) 400 cm² Mindestabstände der Konvektionsluftöffnungen vor brennbaren Bauteilen oben 500 mm (Aufstellraumdecke) seitlich 150 mm (Aufstellraumwände)
-
Seite 6: Sicherheitshinweise
Notwendige Wärmedämmung vor nicht brennbaren (nicht zu schützenden) Bauteilen Bezogen auf Mineralwolle mit der Dämmstoffkennziffer: 12.07.21.70.11 nach AGI Q 132 Anbauwand 60 mm Decke 80 mm Boden 40 mm 1.2. Sicherheitshinweise Die einwandfreie Funktion Ihres falls nach DIN EN 13384 zu berechn- Kamineinsatzes hängt unmittelbar en. Der zuständige Bezirksschornste- vom Anschluss an den passenden Sc- infegermeister sollte vor dem Einbau hornstein ab. Es ist insbesondere da- bezüglich der Eignung des Schorn- rauf zu achten, dass der Schornstein steins und der Verbrennungsluftzu- bei Nennwärmeleistung den in den... - Seite 7 Ferner sind die Landesbauordnung Zulassung des Deutschen Instituts für & die Feuerungsverordnung, natio- Bautechnik Berlin (DIBt) aufweisen. nale & örtliche Bestimmungen, das Weitere Details siehe DIN 18895 bzw. Bundesimmissionsgesetz sowie die EN 13229/DIN18160. Fachregeln des Heizungs- und Lüft- ungsbau sowie die Elektro-/VDE- Die einzelnen Ersatzdämmstoffe we- Richtlinien in der jeweils gültigen isen unterschiedliche Wärmeleitzah- Fassung zu beachten.
-
Seite 8: Aufstellort
1.2.2. Aufstellort Betonplatte geschützt werden. Zu schützende Aufstelldecken müssen im Der Aufstellraum Ihres neuen Kami- Bereich des Kamineinsatzes CLR51 durch neinsatzes muss geeignet und sicher eine 4 cm dicke Wärme-dämmschicht aus sein. Der Aufstellplatz muss einen Mineralwolle nach AGI-Arbeitsblatt Q festen nicht brennbaren Untergrund 132 geschützt, oder durch nicht brenn- aufweisen, frostsicher und gut belüf- bare Bauteile ersetzt werden. tet sein. Besteht beim Aufstellboden eine aus- Beachten Sie bei der Wahl des Aufstel- reichende Querverteilung reicht die 4 lortes die statischen Gegebenheiten. cm dicke Wärmedämmschicht aus. Das Gewicht Ihres Kaminsatzes im Betriebszustand entnehmen Sie den fußboden vor dem Kaminein- technischen Daten unter Punkt 1.1. -
Seite 9: Wichtige Hinweise
Wichtige Hinweise o Die Zuluftleitung muss fachgerecht (gültig für Deutschland. Stand September 2006): ausgeführt und gegen Konden- satbildung (Schwitzwasser) isoli- Der Kamineinsatz ist als raumluft- ert werden. Der Querschnitt der abhängiger Kamineinsatz nach EN Leitung und der Absperrgitter muss 13229 geprüft. Der Kamineinsatz en- mindestens 150 cm² betragen. tnimmt die gesamte Verbrennungs- o Die Zuluftleitung sollte mit einer luft aus dem Aufstellraum. Sie haben Absperrklappe in Ofennähe verse- jedoch die Möglichkeit, dem Kami-... -
Seite 10: Liste Der Montageteile Für Kaminofeneinsatz Sl 550
2.1 Liste der montageteile für Kaminofeneinsatz SL 550 Rauchrohrstutzen Zuluftstutzen 2 Federn 2 Magnetbeschläge. Flansch Dichtungsschnur 2.2 Einbau der Konvektionskassette 1. Der lose im Feuerraum liegende 3. Vor dem Einbau ist ferner zu en- Rauchrohrstutzen wird zunächst tscheiden, ob der Ofen die Wärme an der entsprechenden Stelle für direkt an die darüber liegenden den Einsatz auf das Rauchrohr ge- Steine abgeben soll (Grundofen-... -
Seite 11: Einsetzen Des Ofens In Die Konvektionskassette
Schornstein Rauchrohr Kamineinsatz Konvektionskassette 2.3 Einsetzen des ofens in die Konvektionskassette 1. Um dies zu erleichtern, sind die Schrauben zu befestigen. Die durch Magnetbeschläge der Kassette ab- den Ofen hindurchgehende, obere zuschrauben. Schraube wird in die Kassette ge- schraubt. Die untere Schraube wird 2. Die Vermiculit-Platten sind aus dem eingedreht, bis sie sich als Gegen- Feuerraum herauszunehmen. halt an der Kassette abstützt. 3. Jetzt wird der Ofen in die Konvek- 7. Nun sind die Vermiculit-Platten wie- tionskassette gehoben. der in den Feuerraum einzusetzen. -
Seite 12: Einsatz Des Zuluftstutzens
Schraube zum Eindrehen in die Konvektionskassette Schraube zum Eindrehen als Gegenhalt an der Kassette. Magnetbeslag Schrauben zum Befestigen des Frontrahmens Frontrahme 2.4 Einsatz des zuluftstutzens 4. Den Ofen wie o. a. in die Kon- 1. Zunächst ist das perforierte, runde vektionskassette setzen und den Stück aus dem Kassettenboden he- Zuluftstutzen mittels der beiden rauszuschlagen. Federn nach oben drücken. Sie di- 2. Danach wird dort der mitgeliefer- enen dazu, den Stutzen an seinem te Stutzen eingesetzt (s. Abb.). Platz zu halten. 3. Die Dichtungsschnur ist wie... - Seite 13 Dichtungsschnur Zuluftstutzen 2 Federn Klappe für Sekundärluft...
-
Seite 14: Bedienungsanleitung
1. BEDIENuNgSANLEItuNg tere Stoffe in Ihrem Kamineinsatz zu 1.1. verbrennen. Verboten ist auch explo- Allgemeine Informationen sive und leicht entzündliche Stoffe in 1.1.1. Allgemeine der Nähe Ihres Kamineinsatzes zu la- gern oder zu verarbeiten. Sicherheitshinweise Wir empfehlen Ihnen, sich bereits vor Verbrennungsluftzufuhr von dem Aufstellen Ihres Kamineinsatzes Außen mit Ihrem Bezirksschornsteinfeger- Beim Betrieb des Gerätes muss darauf meister in Verbindung zu setzen. Er geachtet werden, dass ausreichend Luft kennt alle gültigen nationalen und dem Aufstellraum von außen zugeführt europäischen Normen sowie die bau- wird. Während des Betriebes besteht rechtlichen und örtlichen Vorschrif-... -
Seite 15: Schutz Vor Verbrennungen
zung und soll verhindern das beim beachtung der Bedienungsanleitung Öffnen der Feuerungstür (zum Nach- beim Betrieb des Kamineinsatzes legen) Glut herausfällt. entstehen (z.B. Überhitzung oder Verbrennen von unzulässigen Brenn- Schutz vor Verbrennungen stoffen). Weitere Angaben finden Sie Bedenken Sie bitte, dass einige Bau- unter Punkt 1.5.. teile am Kachelkamin im Heizbetrieb 1.2. Brennstoffzulassung und sehr heiß werden und daher Verbren- nungsgefahr besteht. Ein Berühren Erstbenutzung dieser Teile ist nur mit den entspre- 1.2.1. -
Seite 16: Erstbenutzung
1.2.2. Erstbenutzung minanlage individuell variiert. Es ist un- Neu gesetzte Kaminanlagen müssen vermeidlich, dass beim ersten Anheizen vor dem Heizbetrieb austrocknen, da durch Austrocknen von Schutzfarbe Keramik, Schamotteplatten, Mörtel eine Geruchsbelästigung entsteht, und Putz beim Aufbau Feuchtigkeit die nach kurzer Betriebsdauer been- aufgenommen haben. Die Trocknung det ist. Lüften Sie Ihren Raum gut, sollte zunächst ohne Heizen des Ka- damit die Dämpfe abziehen können. mineinsatzes von statten gehen. Den Während der ersten Feuerung mit genauen zeitlichen Ablauf wird Ihn-... - Seite 17 Wenn das Verhältnis nachzulegenden Brenn- zwischen dem Kami- holzes richtet sich nach neinsatz und dem dem Wärmebedarf. Schornstein in Ord- Wollte man ein be- nung ist, kann die stimmtes Flammenspiel Feuerungstür sofort permanent im Kami- geschlossen werden. nofen erhalten, würde Die Restfeuchte aus man den Aufstellraum dem Brennholz wird zwangsläufig über- sich anfangs an der heizen. Der Luftregler Glasscheibe absetzen. bleibt weiter offen, bis Das Anheizen ist nicht das nachgelegte Holz in 2 Minuten erledigt richtig angebrannt ist. und erfordert etwas Für den weiteren Be- Geduld. Damit sich trieb kann nun die Ver- die Zugsituation im brennungsluft reduziert Schornstein optimiert, und somit die Verbren- müssen Brennraum nung abgebremst wer- und Schornstein ihre den. Grundsätzlich wird Betriebstemperatur die Wärmeabgabe aber erst erreichen.
- Seite 18 Am Ende der Heiz- Tipps für alle Fälle: phase wird die Ver- Der Heta-Kamineinsatz ist sehr dicht in seiner Bauart. Dies kommt der brennungsluft noch- mals reduziert um sauberen sparsamen Verbrennung die Glut lange zu zu Gute. Auf der anderen Seite führt halten. diese Dichtigkeit bei Unterdruck (wetterbedingt), bei nicht optimalen Der Luftregler wird Schornsteineigenschaften und/oder eigentlich nur ganz der Nutzung eines Außenluftan- geschlossen, wenn schlusses dazu, dass für das Anhei- der Kamineinsatz zen zusätzliche Luft benötigt wird. über längere Zeit unbenutzt bleibt. Wenn das Wetter regnerisch und neblig ist, empfiehlt es sich die Brennraumtür beim Anheizen so lange angelehnt zu lassen, bis der Brennraum und der Schornstein Betriebs- temperatur erreicht haben. Für den weiteren Betrieb muss dann die Brennraumtür dann geschlossen werden. Bei der Wahl für zusätzliche Verbren-...
-
Seite 19: Technische Daten
technische Daten (ermittelt nach den Bestimmungen der EN 13240) Ofen Nenn- Abgas- Füllmenge Nenn- Effekt Abstände zu brenn- Abstand zu- Gewicht Modell- Rauchgas- stutzen leistung baren Materialien Möbeln des serie temperatur seitlich des Ofens Ofens Ofens Scan-Line c° mbarr 310 ø150 1,4 0,12 5... -
Seite 20: Heizen In Der Übergangszeit Und Zugprobleme
loderndem Feuer aufzureißen, da und dann in leichten kreisförmigen dabei Asche und Rauch austreten Bewegungen die Scheibe reinigen. können. Achten Sie darauf, nur ganz feine Asche aufzutupfen, um die Scheibe nicht zu 1.3.2. Heizen in der Übergangs- verkratzen! Glasreiniger oder flüssige zeit und zugprobleme Scheuermilch eignen sich ebenfalls. Der Kamin braucht den Schornstein- Eine regelmäßige Entleerung der Asche- zug zum Ansaugen der Verbrennungs- lade garantiert einen sicheren Abbrand... -
Seite 21: Betriebsstörung
1.4. BEtrIEBSStöruNgEN Störung Mögliche Ursache Behebung bei erster Inbetrieb- Feuchtigkeit im erledigt sich von selbst – das Kon- nahme bildet sich Vermikulit denswasser verdunstet im Betrieb Kondenswasser trockenes Holz verwenden feuchtes Holz Kamin zieht nicht zu geringer Kaminzug Lockfeuer entzünden Verbrennungsluftzufuhr erhöhen Glasscheibe verrußt feuchtes Holz trockenes Holz verwenden sehr schnell / falsche Luftregulierung Primär- und Sekundärluftschieber sehr stark richtig einstellen zu geringer Kaminzug vom Schornsteinfegermeister oder vom Fachhändler prüfen lassen. Dichtungsschnur sitzt Dichtungsschnur kontrollieren und nicht richtig bzw. ist gegebenenfalls ersetzen bzw. beschädigt ankleben. Holz brennt schlecht feuchtes Holz trockenes Holz verwenden Holz zu dick kleingespaltenes Holz verwenden Holz brennt zu Verbrennungsluftzu-... - Seite 22 Ursachen für einen Schornsteinbrand sind: – ungenügende Schornsteinreinigung – falscher Brennstoff – falsche Verbrennungslufteinstellung Schornsteinbrand: Was nun? Woran erkennt man einen Schornsteinbrand? • Flammen lodern aus der Schornsteinmündung • starker Funkenflug ist zu beobachten • erhebliche Rauch und Geruchsbelästigung • die Schornsteinwangen erwärmen sich Welche Maßnahmen müssen getroffen werden? • Feuerwehr Notruf 112 benachrichtigen • Schornsteinfeger informieren • Luftregler des Kamineinsatzes schließen • keinesfalls mit Wasser löschen • auf Feuerwehr und Schornsteinfeger warten • brennbare Gegenstände vom Schornstein abrücken...
-
Seite 23: Garantie
1.5. gArANtIE 1. Die Garantiezeit beträgt für den Schamotte- bzw. Vermikulit- Ausk- Kamin fünf Jahre, für alle Zusatz- leidungen). Schäden durch besonders teile wie Regelungen, Armaturen aggressive Wässer am Ort des Benut- usw. ein Jahr. Die Garantiezeit zers sind ebenfalls vom Garantie- beginnt am Tage der Inbetrieb- anspruch ausgeschlossen. Schließlich nahme. sind Garantieansprüche ausgeschlos- 2. Voraussetzungen für Garantieans- sen, wenn wir die Kopie der Garanti- prüche sind: eurkunde nicht fristgerecht oder un- - die fachgerechte Montage und vollständig ausgefüllt erhalten.
