Montage
52

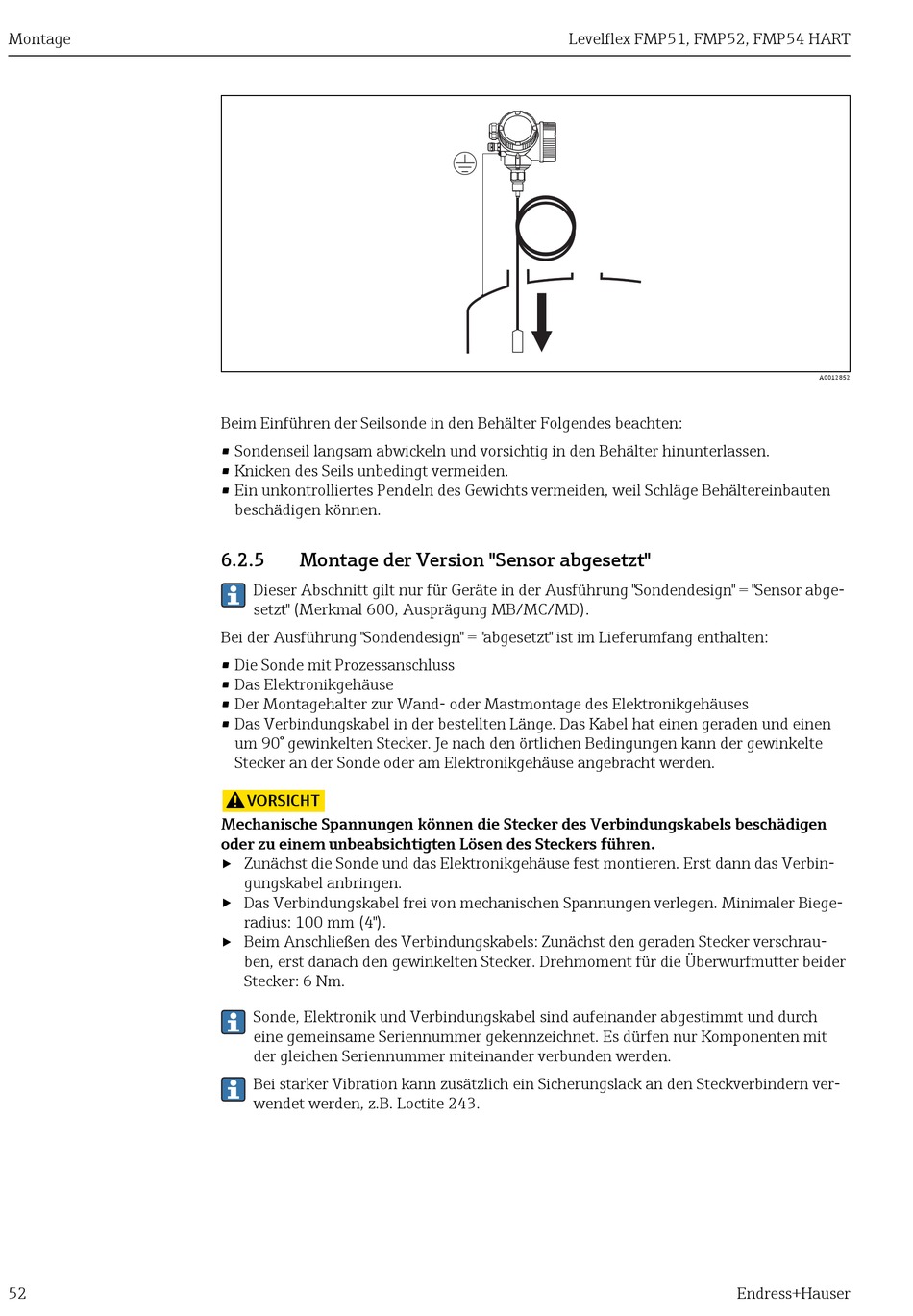

Beim Einführen der Seilsonde in den Behälter Folgendes beachten:
• Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten
beschädigen können.
6.2.5

Montage der Version "Sensor abgesetzt"

Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB/MC/MD).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
• Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen
um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte
Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.
VORSICHT
L
Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen
oder zu einem unbeabsichtigten Lösen des Steckers führen.
‣
Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin-
gungskabel anbringen.
‣
Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biege-
radius: 100 mm (4").
‣
Beim Anschließen des Verbindungskabels: Zunächst den geraden Stecker verschrau-
ben, erst danach den gewinkelten Stecker. Drehmoment für die Überwurfmutter beider
Stecker: 6 Nm.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit
der gleichen Seriennummer miteinander verbunden werden.
Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver-
wendet werden, z.B. Loctite 243.
Levelflex FMP51, FMP52, FMP54 HART
*
