Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser
Seilmaterial A
316 4 mm (0,16 in)

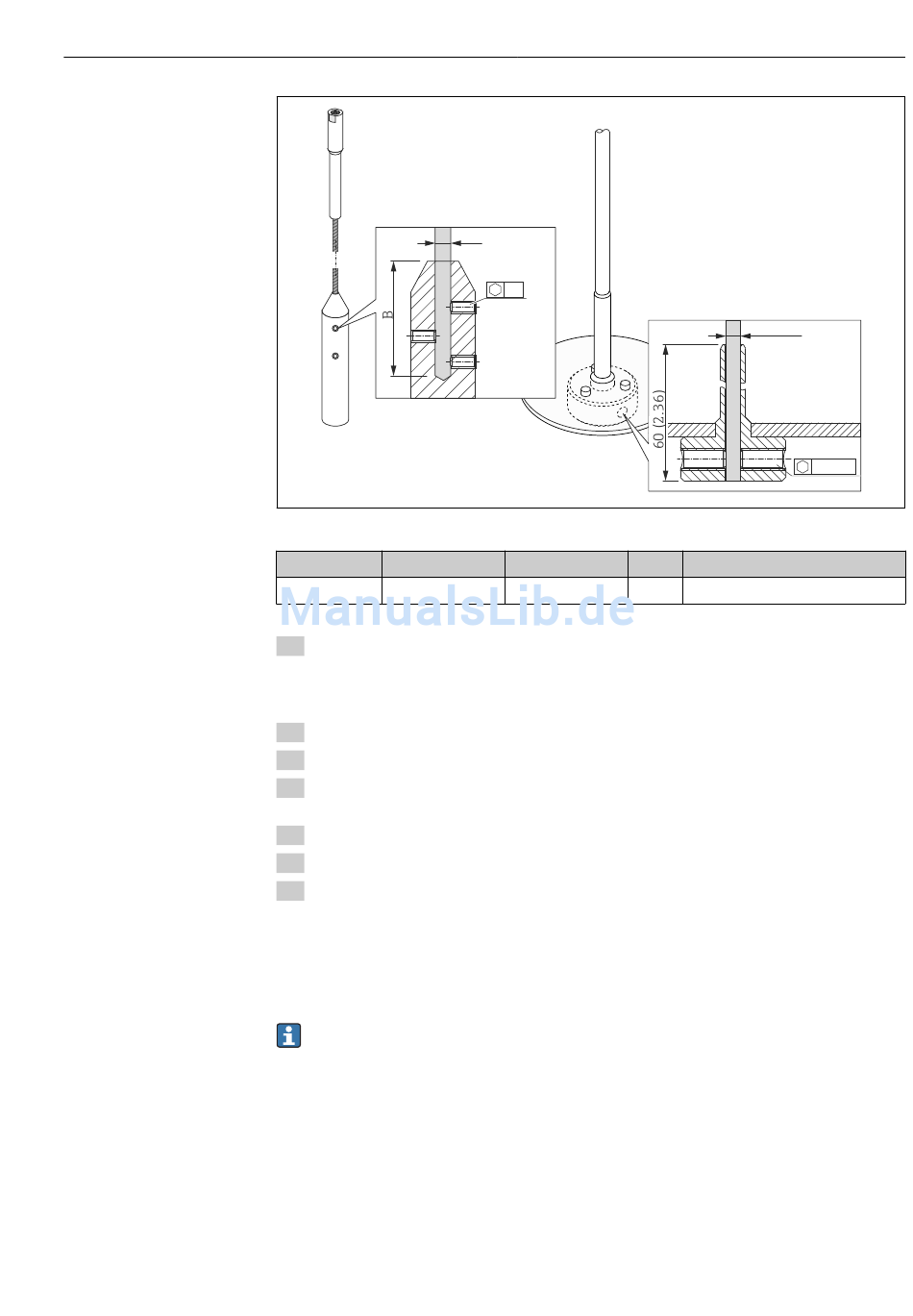

1. Mit Innensechskantschlüssel die Gewindestifte am Seilgewicht beziehungsweise an
der Befestigung der Zentrierscheibe lösen. Hinweis: Die Gewindestifte sind zur Siche-
rung gegen unbeabsichtigtes Lösen mit einer klemmenden Beschichtung versehen,
so dass beim Lösen ein erhöhtes Drehmoment aufgebracht werden muss.
2. Gelöstes Seil aus dem Gewicht beziehungsweise aus der Hülse ziehen.
3. Neue Seillänge abmessen.
4. An der zu kürzenden Stelle das Seil mit Klebeband umwickeln, um es gegen Aufsplei-
ßen zu sichern.
5. Das Seil rechtwinklig absägen oder mit Bolzenschneider abschneiden.
6. Das Seil in das Gewicht beziehungsweise die Hülse vollständig einführen.
7. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der
Gewindestifte ist kein Sicherungslack erforderlich.
Kürzen von Koaxsonden
Koaxsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 10 mm (0,4 in).
Koaxsonden können maximal 80 mm (3,2 in) von unten gekürzt werden. Sie haben
im Inneren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen
werden durch Bördel auf dem Stab gehalten. Eine Kürzung ist bis ca. 10 mm (0,4 in)
unterhalb der Zentrierung möglich.
Zum Kürzen die Koaxsonde am unteren Ende absägen.
A
C
B C
40 mm (1,6 in) 3 mm
Montage
4 (0.16)
3 mm
Drehmoment Gewindestifte
5 Nm (3,69 lbf ft)
A0012453
