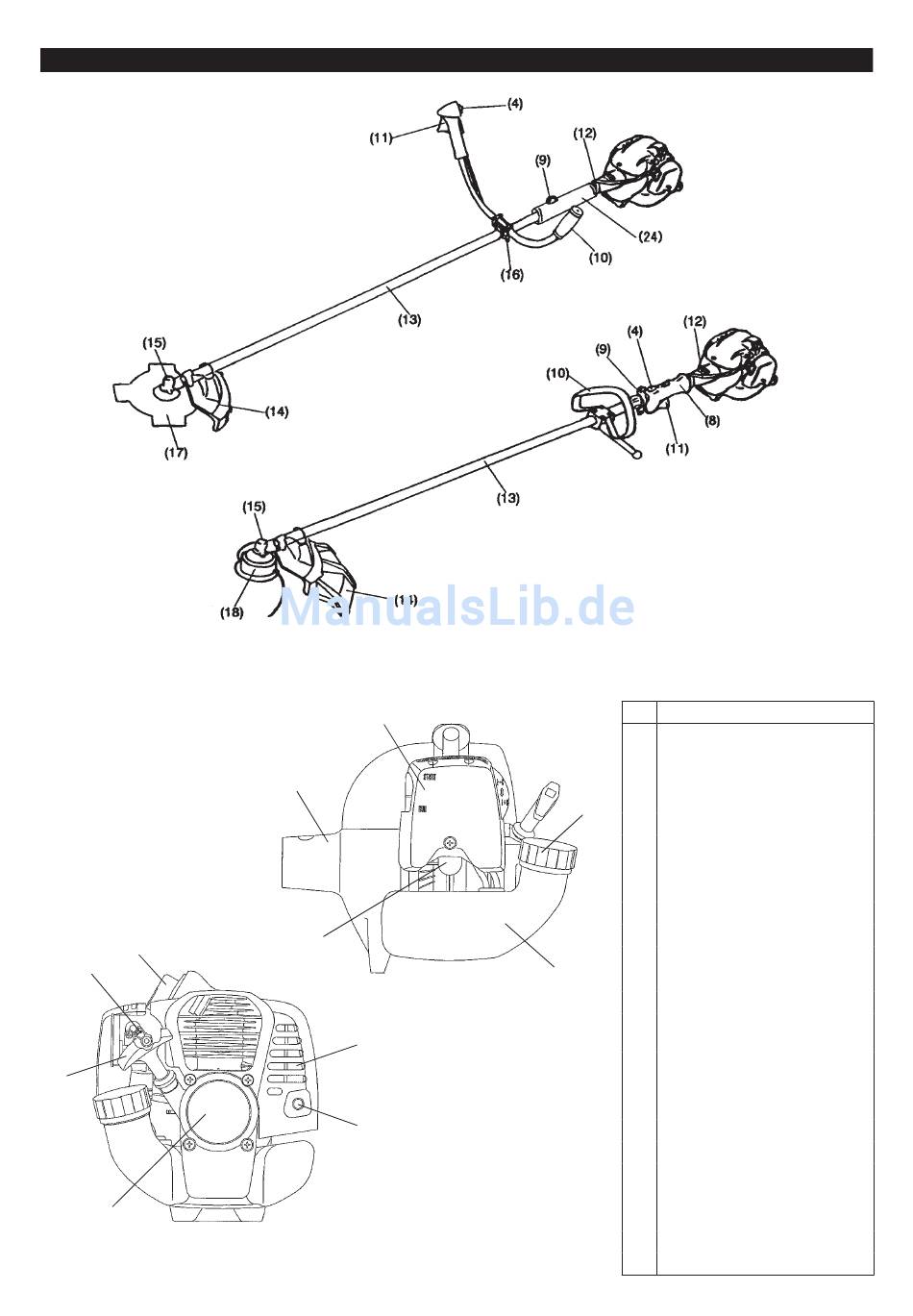

NOMENCLATURE DES PIÈCES
MS-252
Type de poignée en U
(5)
(22)
(20)
(2)
(3)
(7)
(21)
(6)
(23)
8
MS-253
Type de poignée fermée
F NOMENCLATURE DES PIÈCES
1 Réservoir de carburant
2 Démarreur à rappel
3 Filtre à air
4 Interrupteur I-O (marche/arrêt)
(19)
5 Bougie d'allumage
6 Pot d'échappement
7 Carter d'embrayage
8 Prise arrière
9 Crochet de suspension
10 Poignée
11 Levier de manœuvre
(1)
12 Câble de contrôle
13 Arbre
Dispositif de protection (protège-
14
lame de l'outil de coupe)
15 Carter d'engrenage
16 Support de poignée
17 Lame de coupe
18 Tête à fil de nylon
19 Bouchon de réservoir de carburant
20 Bouton de démarrage
Pompe d'amorçage
21
Levier de l'étrangleur
22
Tuyau d'échappement
23
Tampon de ceinture
24
